耀希达凯（Yoshitake）TSD-42F 和 TSD-42 是专为蒸汽冷凝水应用设计的热动力式圆盘疏水阀。该系列疏水阀采用双金属环设计，有效解决了空气绑定问题，确保在设备启动时顺畅排出冷凝水和空气，使蒸汽设备能够高效投入运行。主要部件采用不锈钢材质（SCS2A 阀体和经过特殊热处理的 SUS420J2 阀瓣/阀座），具有出色的耐腐蚀性。

TSD-42 系列能够在高达 425°C 的温度和 4.2 MPa 的压力下运行，适用于重工、轻工及一般工业等多种应用场景。疏水阀配有隔热盖，可避免频繁的开闭动作；内置过滤器设计则省去了在疏水阀前安装外部过滤器的需求。管道安装简便，可根据需要选择垂直或水平安装。

规格参数

型号	TSD-42	TSD-42F
公称直径	10A - 25A	15A - 25A
适用流体	蒸汽冷凝水	蒸汽冷凝水
工作压力	0.035 - 4.2 MPa	0.035 - 4.2 MPa（因法兰等级而异）
允许的背压	一次压力的 50% 以下	一次压力的 50% 以下
最高温度	425°C	425°C（因法兰等级而异）
阀体材质	不锈钢 (SCS2A)	不锈钢 (SCS2A)
阀瓣、阀座材质	不锈钢 (特殊热处理)	不锈钢 (特殊热处理)
连接方式	JIS Rc、NPT、BSPT 螺纹	JIS 10K/20K/30K/40K RF、PN 25/40、ASME 150/300/600lb 法兰

INFO

最高压力与最高温度之间的关系遵循适用的法兰标准压力-温度额定值（JIS B2220、BS EN 1092-1、ASME B16.5）。

尺寸和重量

TSD-42（螺纹连接）

公称直径	L (mm)	H (mm)	H1 (mm)	A (mm)	重量 (kg)
10A	78	76	23	32	0.65
15A	78	76	23	32	0.6
20A	85	79	24	38	0.7
25A	95	86	27.5	45	0.9

TSD-42F（法兰连接）

JIS 10K / 20K RF

公称直径	d (mm)	L (mm)	H (mm)	H1 (mm)	重量 (kg)
15A	15	127	76	23	2.0
20A	20	131	79	24	2.4
25A	25	131	86	27.5	3.5

JIS 30K RF

公称直径	d (mm)	L (mm)	H (mm)	H1 (mm)	重量 (kg)
15A	15	135	76	23	3.4
20A	20	135	79	24	3.6
25A	25	139	86	27.5	4.6

JIS 40K RF

公称直径	d (mm)	L (mm)	H (mm)	H1 (mm)	重量 (kg)
15A	15	139	76	23	3.6
20A	20	139	79	24	4.0
25A	25	144	86	27.5	5.0

最大连续排量

选择产品尺寸时，必须确保安全系数为 4～5。例如，如果需要排量为 100 kg/h 的蒸汽疏水阀，应选择排量为 400～500 kg/h 的疏水阀才能实现最大效率。

选择排量时应考虑背压（二次压力），因为疏水阀的排量取决于工作差压（一次压力与二次压力之差）。

工作原理

阶段	说明	示意图

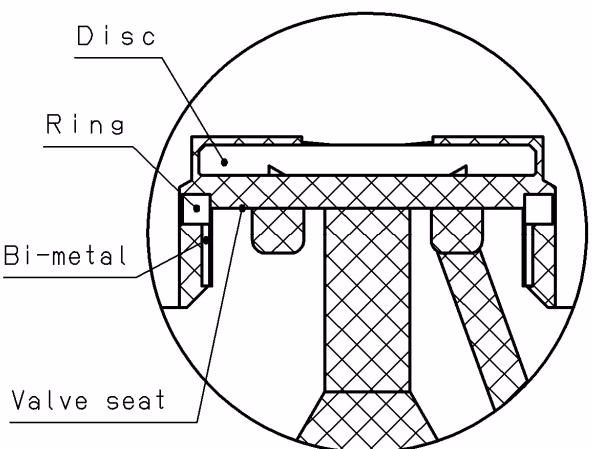

1. 启动	启动时，双金属处于冷却收缩状态，使阀瓣保持升起。进入的空气和冷凝水可顺畅排出，不会产生空气绑定问题。

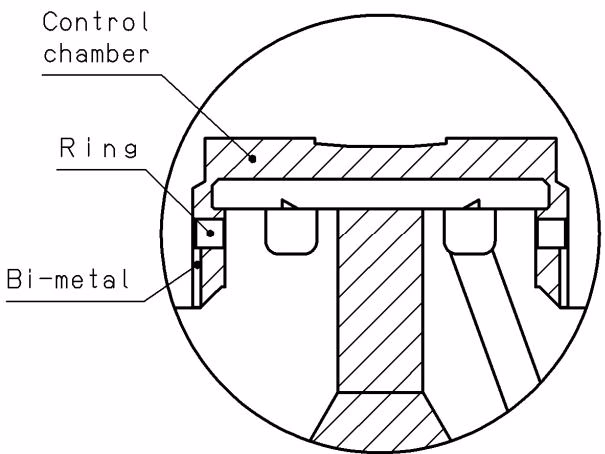

2. 关闭	当热冷凝水流入时，双金属受热膨胀，沿阀座斜面滑下。阀瓣下方高速流动的闪蒸蒸汽形成低压区，迫使阀瓣下降直至落座。

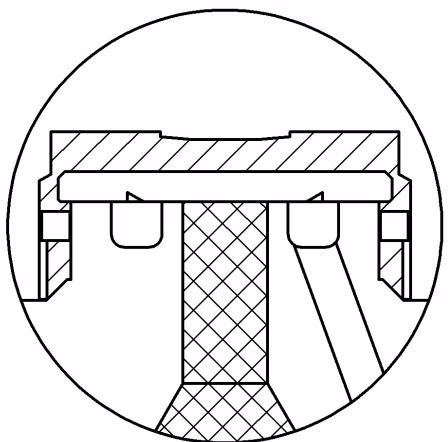

3. 流入	冷凝水流入疏水阀使温度降低，控制室内的蒸汽冷凝，导致压力下降，从而减小了向下压迫阀瓣的力。

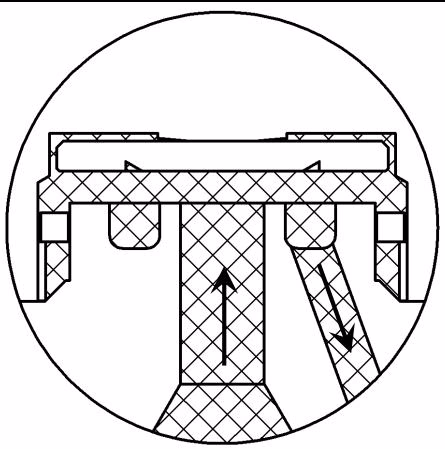

4. 开启	当向下压迫阀瓣的力小于从阀瓣下方喷出孔产生的向上推力时，阀瓣被抬起至开启位置，冷凝水排出。

安装与管道

疏水阀可根据需要垂直或水平安装。

WARNING

若要将冷凝水排放到大气中，请将出口引至不会造成物理伤害的安全位置。否则冷凝水喷出时可能导致烫伤或人员受伤。

管道安装示例

说明	正确示例
如果产品安装在调节阀附近，请确保将其安装在调节阀的入口侧。
要从蒸汽主管排放冷凝水，必须确保疏水阀能够从蒸汽主管底部（集水槽）排放冷凝水。
产品应安装在产生冷凝水的设备下方。
要排放多台设备的冷凝水，请为每台设备独立安装疏水阀。
集合管的直径应大于各排放管截面积之和。此外，应安装止回阀以防止回流。
回收冷凝水时，将排放管连接到集合管的顶部。
排放管的末端应离开水坑的水面。

维护与故障排除

WARNING

在拆卸或维护之前，必须完全释放产品、管道和设备内部的压力，并让产品冷却。

故障排除

故障现象	原因	解决方法
冷凝水不排出	1. 阀座排放孔被异物堵塞。 2. 过滤器堵塞。 3. 冻结或水锤等导致异常升压而损坏。 4. 蒸汽锁定。	1. 拆卸并清洗。 2. 拆卸并清洗。 3. 更换新产品。 4. 更改管道系统布局。
持续喷发	1. 阀瓣和/或阀座上卡有异物。 2. 阀瓣和/或阀座磨损或有划痕。 3. 背压超过最大允许值。 4. 施加的压力低于最小工作压力。	1. 拆卸并清洗。 2. 更换新产品。 3. 保持背压在允许范围内。 4. 更换为合适的型号。
蒸汽泄漏	1. 阀体与阀盖之间的接头松动。 2. 阀体与过滤器盖之间的接头松动。 3. 冻结或水锤等导致异常升压而损坏。	1. 重新拧紧阀盖。 2. 更换新垫片，重新拧紧过滤器盖。 3. 更换新产品。
无负载运行	1. 阀瓣和/或阀座磨损或有划痕。 2. 阀瓣和/或阀座上卡有异物。	1. 更换新产品。 2. 拆卸并清洗。

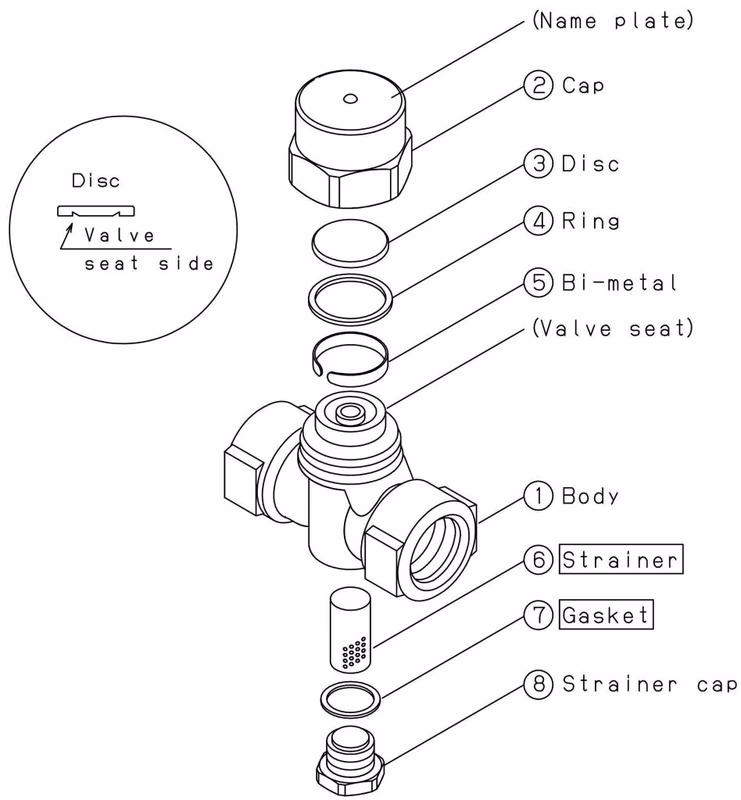

拆卸与重新组装

1. 拆卸阀体 [1] 和阀盖 [2]： 用扳手拧松并取下阀盖 [2]（公称尺寸：38 mm）。
2. 拆卸过滤器 [6]： 用扳手拧松并取下过滤器盖 [8]（公称尺寸：21 mm），然后取出过滤器 [6]。
3. 重新组装： 按拆卸的相反顺序重新组装。检查阀瓣 [3] 的方向；如果安装错误，蒸汽或冷凝水将持续排出。更换消耗品垫片 [7]。在螺纹部位涂抹防卡剂。将阀盖 [2] 拧紧至 90 N·m，过滤器盖 [8] 拧紧至 80 N·m。
