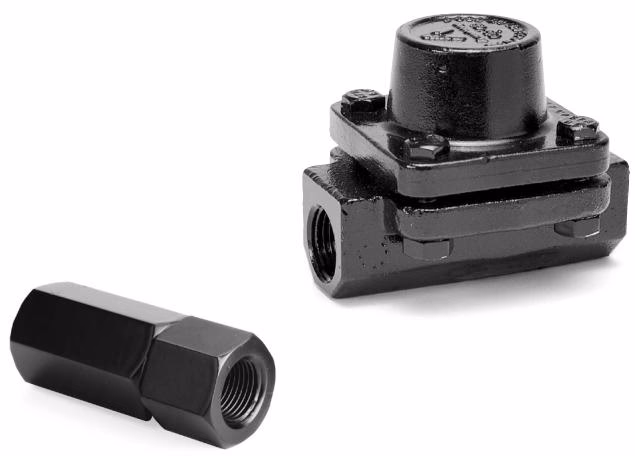

阿姆斯壮（Armstrong）CD-40 与 CD-60 系列受控圆盘式疏水阀包含可更换的封壳，只需更换封壳即可更新磨损的疏水阀。壳体里的加热腔确保了疏水阀的持续稳定运行。这一蒸汽夹套为控制腔提供了一个不受环境温度变化影响的相对恒定的温度。圆盘的循环频率得到很好的控制，使之不会在冷风或雨雪天气增加。

CD-40 系列疏水阀也可配置可选的 0.045 穿孔不锈钢过滤器滤网。CD-60 系列疏水阀包含内置过滤器，其开口面积与管道内面积的比率与大多数单独提供的 Y 型过滤器的比率相当甚至超出。

工作条件

最高允许压力 (壳体设计)：

• CD-40 系列： 4.1 MPa @ 260°C (600 psig @ 500°F)
• CD-60 系列： 4.1 MPa @ 399°C (600 psig @ 750°F)

最大工作压差： 饱和蒸汽温度下 4.1 MPa (600 psig) 最小工作压差： 0.07 MPa (10 psig)

连接方式与选项

• CD-40 系列： 螺纹连接 (NPT, BSPT)
• CD-60 系列： 螺纹连接 (NPT, BSPT)，承插焊
• 选项： CD-40 系列可选配内置过滤网 (0.045 穿孔不锈钢)

材质

部件	CD-40 系列	CD-60 系列
阀体	ASTM C1215 碳钢	ASTM A216 WCB 碳钢或 ASTM A105 锻钢
阀盖	—	ASTM A216 WCB 碳钢或 ASTM A105 锻钢
控制腔	硬化不锈钢	硬化不锈钢
圆盘	硬化不锈钢	硬化不锈钢
封壳	硬化不锈钢	硬化不锈钢
滤网	不锈钢 (可选)	20目不锈钢

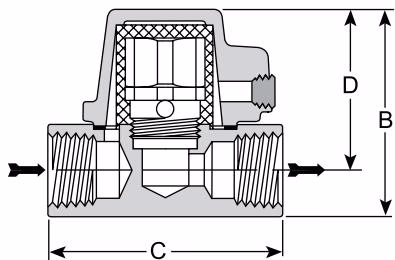

外形尺寸与重量

型号	公称通径 DN	A (直径)	B (高度)	C (长度)	D (中心至阀盖顶部)	重量
CD-41*	10, 15 mm	31.7 mm	—	76.2 mm, 86.5 mm	—	0.3 kg
CD-42*	20 mm	41.3 mm	—	100.0 mm	—	0.8 kg
CD-43*	25 mm	60.3 mm	—	117.5 mm	—	1.9 kg
CD-61	10, 15 mm	—	66.7 mm	88.9 mm	50.8 mm	1.2 kg, 1.1 kg
CD-62	20 mm	—	87.3 mm	117 mm	68.3 mm	2.2 kg
CD-63	25 mm	—	108 mm	122 mm	84.1 mm	3.1 kg

*可选配内置过滤器。

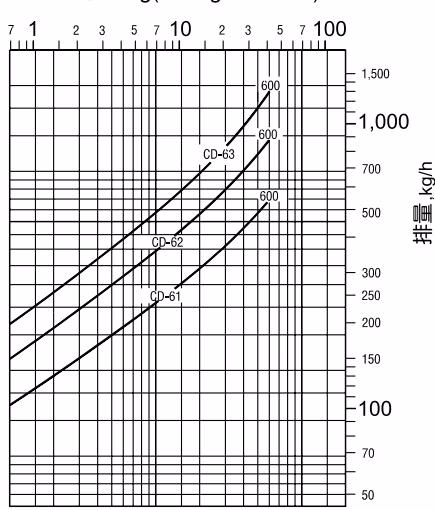

排量图

图中的排量是在相应压差下热凝结水（过冷度不超过 14°C）的连续排量 (kg/h)。

注意事项

CD 系列疏水阀能在最小压差为 0.015 MPa 和最大背压为进口压力的 80% 时正常工作，但为了得到最佳效果，进口压力不能低于 0.07 MPa，背压不能高于进口压力的 50%。
