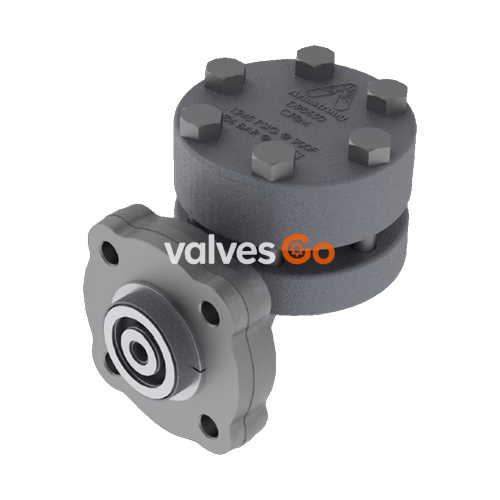

阿姆斯壮（Armstrong）CD-4080 是一种耐用的圆盘式蒸汽疏水阀，专为高压应用场合而设计。CD-4080 系列旨在满足发电厂、炼油厂和化工厂应用场合的苛刻条件。该疏水阀通过 360° 四螺栓接头（如阿姆斯壮 IS-4 型）连接于管内，这让您可以在几乎所有管道配置中安装该疏水阀，并增加了现场更换的灵活性。为了获得最佳性能，CD-4080 应水平安装。
CD-4080 圆盘式蒸汽疏水阀在三个重要领域实现了节约：能源、安装和更换。它具有结构紧凑、出色的耐腐蚀性、防冻以及可更换阀座和圆盘等特点。将 CD-4080 安装在 IS-4 四螺栓接头上，可实现快速简便的在线更换。
最高运行条件
- 最高允许压力（容器设计）： 85.9 barg @ 482°C (1245 psig @ 900°F)
- 最高工作压力： 85.9 barg (1245 psig)
- 最低工作压力： 10.3 barg (150 psig)
结构材质
- 阀体： 不锈钢 ASTM A351 Gr. CF8M
- 阀帽： 不锈钢 ASTM A351 Gr. CF8M
- 阀座： ASTM A681 Type D2
- 圆盘： ASTM A681 Type D2
360° 万向接头选项与尺寸

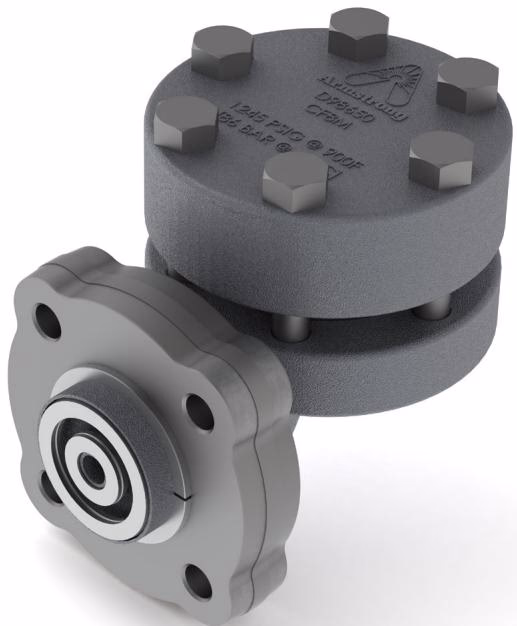

该疏水阀采用 360° 万向接头，提供以下选项：
- 排污阀
- 连接尺寸：¾” 或 1” NPS
- 连接类型：承插焊 (SW)、螺纹 (NPT) 或法兰

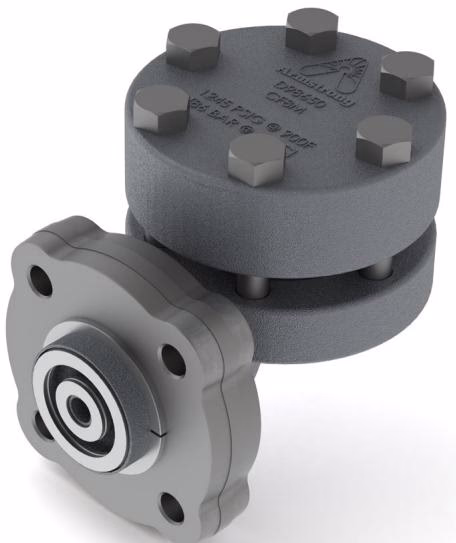

| 型号 | CD4080 (in) | CD4080 (mm) |
|---|---|---|
| 管道连接 | 3/4, 1 | 20, 25 |
| “A” (高度) | 3.86 | 98.00 |
| “B” (长度) | 4.30 | 109.10 |
| “C” (法兰至顶部) | 2.43 | 61.80 |
| 仅疏水阀重量 lb (kg) | 5.2 | (2.3) |
产品安装
警告
在处理高压/高温蒸汽时，请查阅一般安全指南。安装前，请确认疏水阀的最高允许压力/温度和最高工作压力足以承受系统设计压力和温度。
烫伤危险
由于蒸汽温度极高，疏水阀表面会很烫。为了人员安全，在疏水阀附近工作时请采取适当的预防措施。接触蒸汽、热水或热金属表面会导致严重的皮肤烫伤。
- 安装疏水阀前，确保蒸汽管路清洁。排空疏水阀前方的过滤器。
- 疏水阀的安装位置应便于检查和维修，位于滴水点下方并靠近垂直滴水腿。
- 疏水阀必须安装在 4 螺栓接头（IS-4）上。阿姆斯壮建议将疏水阀安装在蒸汽管路的水平支管中。
- 尺寸和直径合适的管路及滴水腿对于阿姆斯壮疏水阀的成功运行至关重要。

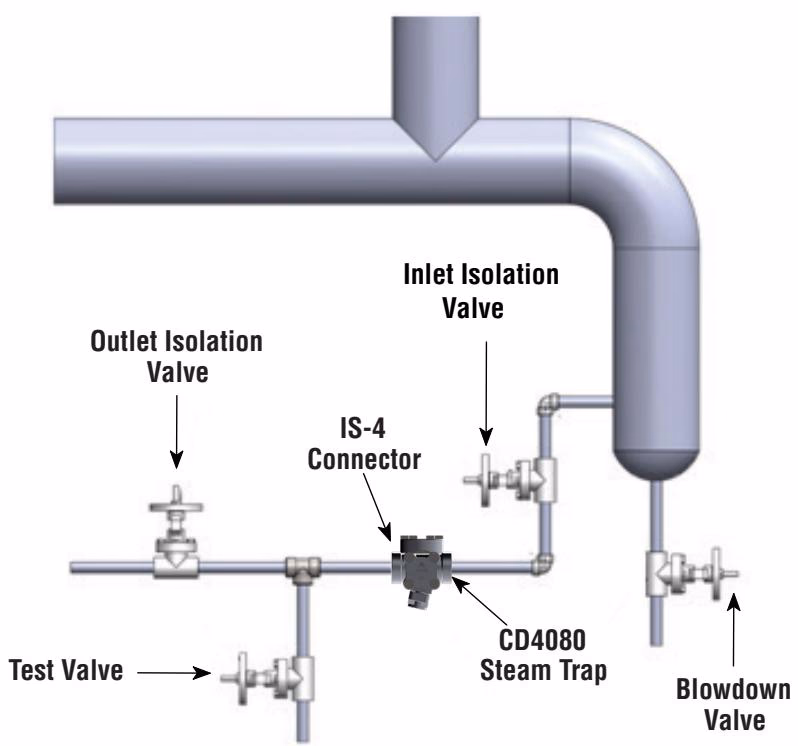

- 疏水阀前后需要安装隔离阀。在热蒸汽系统中投入使用新疏水阀时，务必缓慢打开蒸汽管路上的隔离阀。

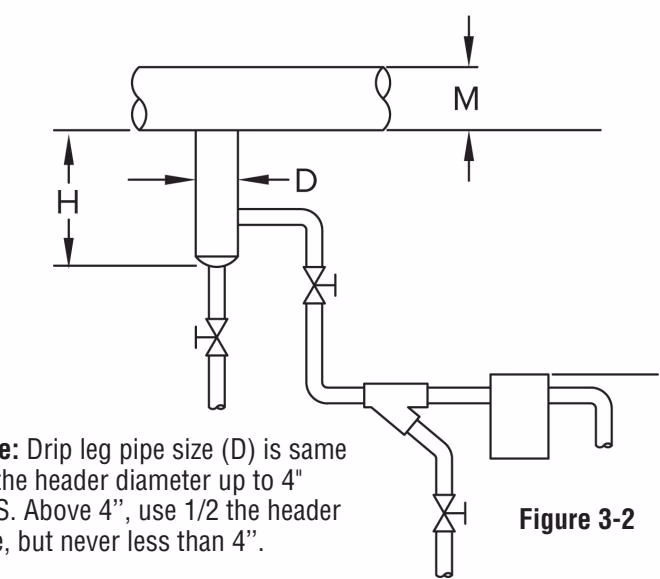

正确的管路和滴水腿尺寸
注：对于 4" NPS 及以下的集管，滴水腿管径 (D) 与集管直径相同。对于 4" 以上的集管，使用集管尺寸的 1/2，但绝不能小于 4"。
| 蒸汽主管尺寸 (in) NPS | 滴水腿直径 (in) NPS | 监督预热最小长度 (in) | 自动预热最小长度 (in) |
|---|---|---|---|
| 1/2 | 1/2 | 10 | 28 |
| 3/4 | 3/4 | 10 | 28 |
| 1 | 1 | 10 | 28 |
| 2 | 2 | 10 | 28 |
| 3 | 3 | 10 | 28 |
| 4 | 4 | 10 | 28 |
| 6 | 4 | 10 | 28 |
| 8 | 4 | 12 | 28 |
| 10 | 6 | 15 | 28 |
| 12 | 6 | 18 | 28 |
| 14 | 8 | 21 | 28 |
| 16 | 8 | 24 | 28 |
| 18 | 10 | 27 | 28 |
| 20 | 10 | 30 | 30 |
| 24 | 12 | 36 | 36 |
安装接头
IS-4 接头应安装在管路中，其流向标记应指向接头上指示的蒸汽流动方向。安装好接头后，再用螺栓将疏水阀固定在接头上。
将疏水阀安装到接头上时，使用 3/8” 扳手对螺栓施加 35-50 lbf-ft (47 至 68 N-m) 的扭矩。预留 3” (80 mm) 的间隙以便于螺栓的安装和拆卸。
维护要求
为了确保任何蒸汽疏水阀持续保持最佳性能，应按照以下时间表进行检查：
| 工作压力 (psig) | 滴水 | 伴热 | 盘管 | 工艺 | 关键滴水、伴热、盘管或工艺 |
|---|---|---|---|---|---|
| 0-100 | 1 | 1 | 2 | 3 | 4 或连续实时监控 |
| 101-250 | 2 | 3 | 2 | 3 | 4 或连续实时监控 |
| 251-450 | 2 | 3 | 3 | 4 | 4 或连续实时监控 |
| 451 及以上 | 3 | 4 | 4 | 4 | 4 或连续实时监控 |
注：圆盘和阀座表面的磨损是同时发生的。仅仅更换圆盘不足以修复圆盘式疏水阀。如果由于磨损导致圆盘/阀座密封不严，请使用 CD-4080 系列维修套件更换圆盘、阀座和垫片。
在接头上更换故障的蒸汽疏水阀
提示
安装替换疏水阀时，无需从管路上拆下接头。
- 关闭蒸汽疏水阀的蒸汽供应和冷凝水回流阀。
- 确保疏水阀已冷却（低于 100°F/40°C），然后排空阀体中残留的冷凝水。
- 从接头上拆下螺栓。使用刮刀清除法兰表面上旧垫片的所有痕迹。
- 检查接头是否损坏或受到侵蚀。如果存在，清除或洗掉接头过滤网上截留的任何污垢或碎屑。
- 在接头和疏水阀阀体之间安装新垫片。
- 将新疏水阀安装在接头上。在所有新螺栓螺纹上涂抹防卡剂。
- 使用扭矩扳手以交叉方式均匀地逐渐拧紧螺栓，最大扭矩为 35 至 50 lbf-ft (47 至 68 N-m)。
- 缓慢打开疏水阀的蒸汽阀，等待约 1 分钟，然后缓慢打开冷凝水回流阀。
