耀希达凯（Yoshitake）TSD-42 及 TSD-42F 是采用不锈钢（SCS2A）阀体和 SUS420J2 不锈钢阀瓣的热动力式疏水阀。内置双金属环可解决空气绑定问题，确保在启动时顺畅排出冷凝水和空气，使蒸汽设备能高效运行。最高适用温度可达 425°C，工作压力高达 4.2 MPa，广泛适用于重工、轻工等各行各业。产品内置过滤器，并且支持根据需要进行垂直或水平安装。

特点

• 主要部件采用不锈钢材质，有利于提高耐腐蚀性。
• 双金属解决空气绑定问题，确保顺畅启动。
• “隔热盖”设计可避免频繁的开闭动作。
• 垂直或水平安装均可，易于管道布置。
• 内置过滤器，无需在疏水阀之前额外安装过滤器。

规格

型号	TSD-42	TSD-42F
公称直径	10~25A	15~25A
适用流体	蒸汽冷凝水	蒸汽冷凝水
工作压力	0.035-4.2 MPa	0.035-4.2 MPa*
允许的背压	一次压力的 50% 以下	一次压力的 50% 以下
最高温度	425°C	425°C*
阀体材质	不锈钢 (SCS2A)	不锈钢 (SCS2A)
阀瓣/阀座	不锈钢 (特殊热处理)	不锈钢 (特殊热处理)
连接方式	JIS Rc、NPT、BSPT 螺纹	JIS 10K/20K/30K/40K RF 等法兰盘型
*最大压力及温度的对应关系取决于法兰标准（如 JIS B2220）。

尺寸（mm）和重量（kg）

TSD-42 (螺纹型)

公称直径	L	H	H1	A	重量 (kg)
10A	78	76	23	32	0.65
15A	78	76	23	32	0.6
20A	85	79	24	38	0.7
25A	95	86	27.5	45	0.9

TSD-42F (JIS 30K RF 法兰盘型)

公称直径	d	L	H	H1	重量 (kg)
15A	15	135	76	23	3.4
20A	20	135	79	24	3.6
25A	25	139	86	27.5	4.6

最大连续排量

选择产品尺寸时，必须确保安全系数为 4~5。选择排量时应考虑背压（二次压力），因为排量取决于工作差压（一次压力与二次压力之差）。

安装方式

安装注意事项

如果将冷凝水排入大气，必须将出口引至无物理损坏危险的地方，以防高温流体喷出造成烫伤。在连接到管道前，请彻底清除管道内的异物和水垢。

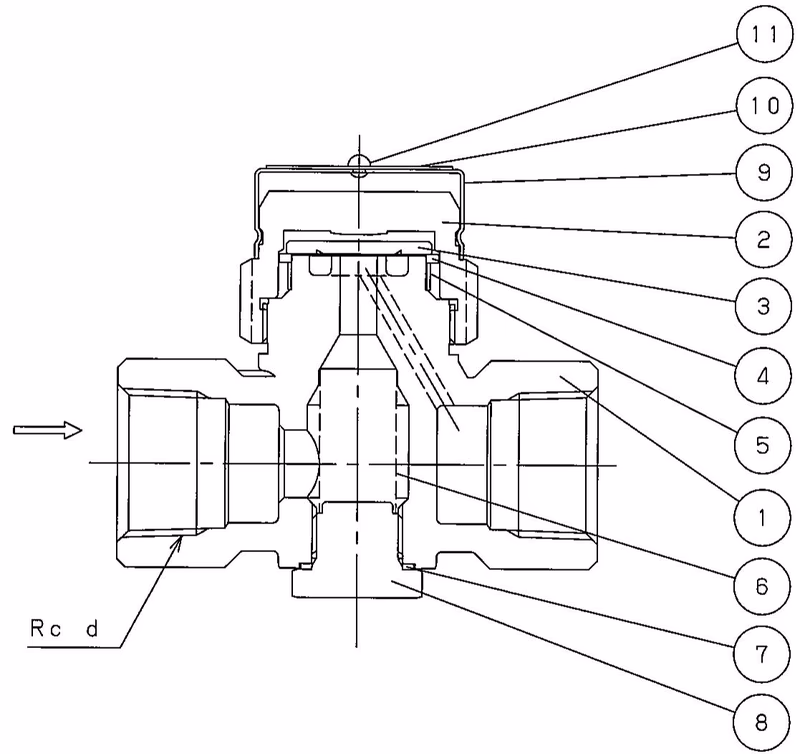

结构与维护

拆卸和重新组装

除非必要，否则不要拆卸产品。在拆卸前必须彻底释放内部压力并冷却产品。
