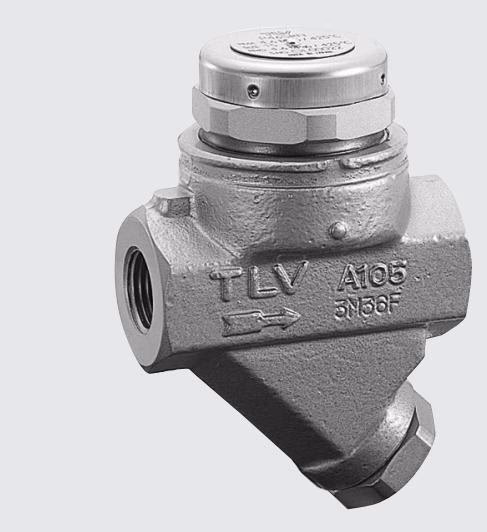

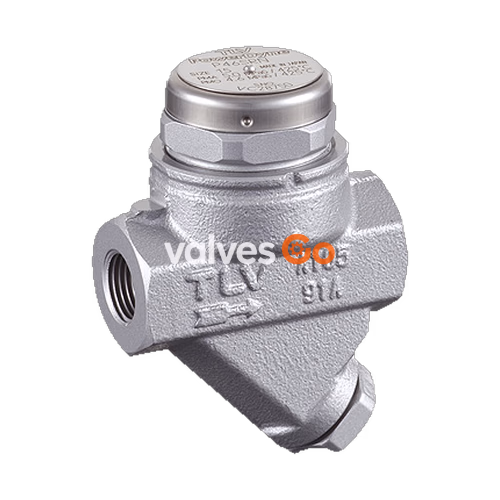

TLV P46SRM 是一款带有热静力排空气装置的热动力圆盘式蒸汽疏水阀。该产品可用于 0.03 至 4.6 MPaG 中等负荷工艺系统而无需任何调节，适用于蒸汽主管、蒸汽旁路、伴热管等冷凝水的排放。疏水阀排放略低于饱和蒸汽温度的冷凝水，并配备双金属环式热静力空气排放装置，确保快速启动。
特点
- 可在线更换阀门内件。
- 空气夹套减少了无负荷时的阀门动作。
- 高精磨的圆盘提供了良好的蒸汽密封，无“空气绑”。
- 内置大流通面积过滤网，减少故障率。
- 双金属环式热静力空气排放装置确保快速启动。
- 不锈钢工作表面经硬化处理。
安全说明
请正确安装本产品，并不要超越指定的工作压力、工作温度和其它特定条件范围使用本产品。产品使用不当会导致损坏或故障从而引发严重的事故。 应先等产品内部压力降至大气压，产品表面温度达到室温后方可拆卸或取下产品，以防止流体排放导致人员烫伤。

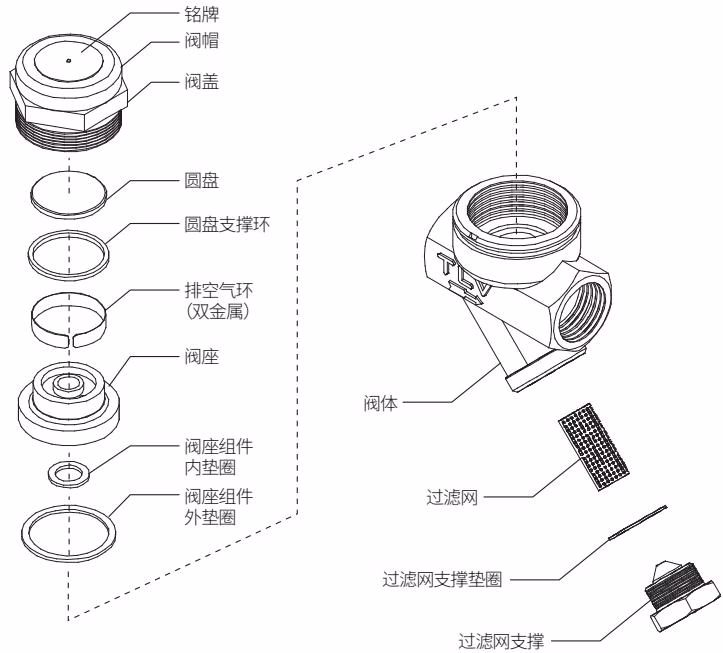

疏水阀的结构
| 序号 | 名称 | 序号 | 名称 |
|---|---|---|---|
| 1 | 阀体 | 8 | 铭牌 |
| 2 | 阀座 | 9 | 阀座组件内垫圈 |
| 3 | 阀盖 | 10 | 过滤网 |
| 4 | 圆盘 | 11 | 过滤网支撑垫圈 |
| 5 | 圆盘支撑环 | 12 | 过滤网支撑 |
| 6 | 排空气环(双金属) | 13 | 阀帽 |
| 7 | 阀座组件外垫圈 | 14 | 法兰(图中未显示) |
外形尺寸
螺纹连接
| 口径 | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|
| 15, 20 | 80 | 120 | 62 | 1.2 |
| 25 | 88 | 125 | 62 | 1.4 |
承插焊连接
| 口径 | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|
| 15, 20 | 80 | 120 | 62 | 1.2 |
| 25 | 88 | 125 | 62 | 1.4 |
法兰连接
| 口径 | L (DIN 2501) | L (ASME 150RF) | L (ASME 300RF) | H (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15 | 150 | 140 | 140 | 120 | 2.7 - 3.3 |
| 20 | 150 | 165 | 165 | 120 | 3.7 - 4.7 |
| 25 | 160 | 210 | 210 | 120 | 5.0 - 6.1 |

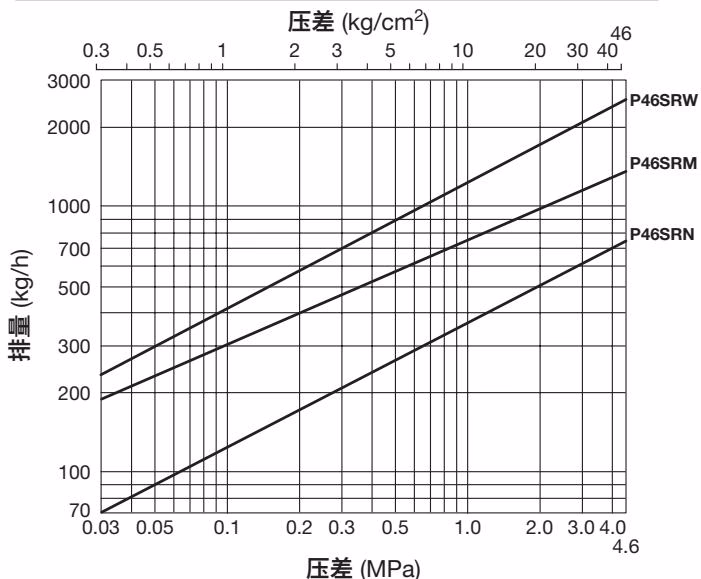

排量
正确的安装与管路布置
- 产品安装前，请先取下保护封贴，吹扫入口管内杂质及油污。
- 本产品可采用水平或垂直安装，应确保产品上箭头方向与介质流动方向一致。
- 产品应安装在管路或设备的最低点，确保冷凝水在自身重力作用下自然流动。
- 产品两端 800mm 范围内有正确的管路支撑。
- 安装旁通阀以排放冷凝水，并在产品的入口端和出口端安装截止阀。
- 如果冷凝水回收管路上连接不止一个产品，应在产品的出口端安装一个止回阀。
管路布置检查：
- 集水管口径应符合要求。集水管口径过小会阻碍冷凝水流动。
- 为避免杂质直接进入疏水阀，集水管应安装在距离 T 型管底部 25-50mm 处。
- 在管线盲端安装疏水阀时，应确保冷凝水的流动不受阻碍。
性能检查
如果疏水阀出口端直接排空，可进行目测检查，有助于判断疏水阀是否需立即维护或维修。
| 状态 | 说明 |
|---|---|
| 正常工作 | 相隔较长一段时间后疏水阀短时排放。冷凝水排放时同时出现闪蒸汽。 |
| 堵塞 | 没有冷凝水的排放。疏水阀内无介质流动声音，疏水阀表面温度很低。 |
| 吹放 | 工作蒸汽从疏水阀出口处连续排放，并能听到金属连续接触的声音。 |
| 蒸汽泄漏 | 工作蒸汽携带着冷凝水一起从疏水阀出口处排放，并伴随着高频率的声音。 |
| 频繁启闭 | 疏水阀没有完全关闭。部分蒸汽从疏水阀内瞬时、快速地排出。 |
检查及维护保养
疏水阀的性能检查每年至少进行两次。在试图打开疏水阀前，应先关闭疏水阀前后两端的截止阀，并等疏水阀的温度降至常温。
拆卸/装配：
- 阀盖： 用套筒扳手进行拆卸。螺纹上涂抹防粘剂，P46SRM 拧紧扭矩为 250 N·m。
- 圆盘： 拆卸时注意勿刮坏圆盘的抛光面。放置在阀座上，抛光面朝向阀座。
- 排空气环： 拆卸时请勿弯折，因为变形后无法复原。
- 阀座： 水平放入阀体，注意勿倾斜或刮损阀座表面。
- 过滤网支撑： 拧紧扭矩为 100 N·m。
故障诊断
| 故障 | 原因 | 处理 |
|---|---|---|
| 无冷凝水排出（堵塞） | 过滤网被杂质或管垢堵塞。 | 清洗相关部件。 |
| 由于排空气环或圆盘支撑环磨损导致空气绑。 | 更换新环。 | |
| 发生蒸汽绑。 | 打开旁通阀或关闭疏水阀进口处的关断阀使疏水阀冷却。 | |
| 蒸汽泄露或吹放 | 阀嘴的封闭处被管垢堵塞。 | 清洗或更换过滤网。 |
| 圆盘和阀座磨损。 | 更换磨损部件。 | |
| 背压超过允许值。 | 在压力范围内使用。 | |
| 疏水阀频繁启闭 | 杂质、管垢或其它异物附着在圆盘或阀座上。 | 清洗相关部件。 |
选配排放阀 BD2
BD2 排放阀，安装在滤网支撑的位置，借助内部压力将冷凝水/蒸汽，污垢和杂质排放至大气。
BD2 操作说明
操作排放阀时应配戴防护眼镜和耐热手套。工作人员应站在排放口的侧面，防止接触到排放的流体。打开排放阀时不要过度松开 BD2 阀门。
操作时，用 2 个扳手，其中一个固定 BD2 阀座 (30 mm)，另一个慢慢打开 BD2 阀门 (17 mm)。关闭 BD2 并拧紧至 30 N·m，确保没有泄漏。
