PN16
宝德（Burkert）337029 型号 6014 是一款直动式紧凑型两位三通柱塞电磁阀。止动器与柱塞导管焊接在一起，以提高耐压性和密封性。该特定型号采用不锈钢阀体、FKM 密封件、2.0 mm 通径和 NPT 1/4 接口。其工作电压为 24 V DC，设计压力范围为 0 至 10 bar。
回路功能
| 符号 | 说明 |
|---|---|
 | 作用方式 C (WW C) 二位三通电磁阀 直动式 在断电位置关闭 |
常规技术参数
| 产品特征 | |
|---|---|
| 密封件 | FKM |
| 阀体 | 不锈钢 |
| 线圈 | 聚酰胺 |
| 公称直径 | DN 2.0 |
| 回路功能 | C (常闭) |
| 电磁线圈的耐热绝缘等级 | 聚酰胺线圈 B 级 |
| 工作电压 | 24 V DC |
| 电压允差 | ±10% |
| 工作介质 | 技术真空、中性气体和液体（如压缩空气、民用煤气、远距离输送的燃气、水、液压油、汽油） |
| 介质温度 | -10 °C...+100 °C |
| 粘度 | 最大 21 mm²/s |
| 电气连接 | 符合 DIN EN 175301-803 A 型标准的插头接线片 |
| 管路接口 | NPT 1/4 |
| 防护等级 | IP65（带 2518 型电气连接插头） |
| 安装位置 | 任意，建议执行机构朝上 |
| 环境温度 | 最高 +55 °C |

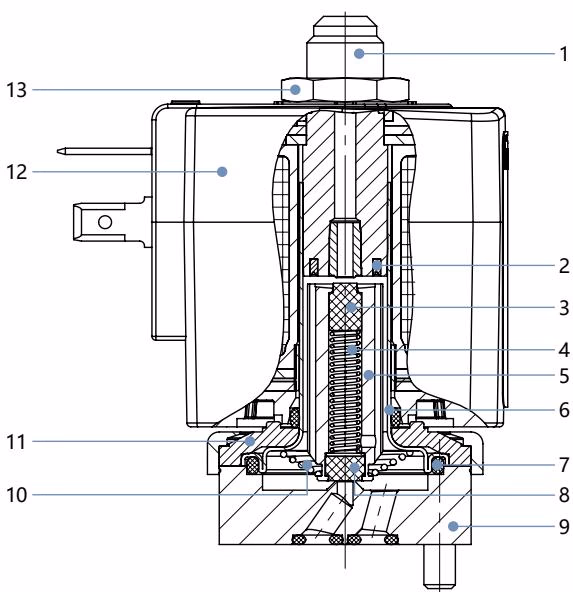

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 止动器 | 不锈钢 1.4105/430F |
| 2 | 短路环 | 银 (不锈钢版本) |
| 3 | 柱塞密封件 | FKM |
| 4 | 弹簧 | 不锈钢 1.4310/301 |
| 5 | 衔铁 | 不锈钢 1.4105/430F |
| 6 | 阀芯导向管 | 不锈钢 1.4303/305/308 |
| 7 | O型圈 | FKM |
| 8 | 柱塞密封件 | FKM |
| 9 | 阀体 | 不锈钢 1.4305/303 或 1.4401/316 |
| 10 | 弹簧 | 不锈钢 1.4310/301 |
| 11 | 底板 | 不锈钢 1.4301/304 |
| 12 | 线圈 | PA (聚酰胺) |
| 13 | 螺母 | 不锈钢 1.4305/303 涂覆 PTFE |

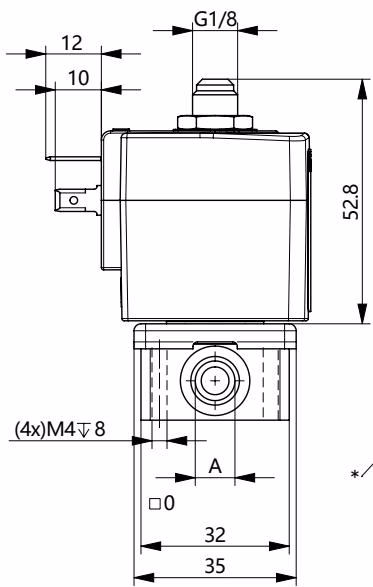

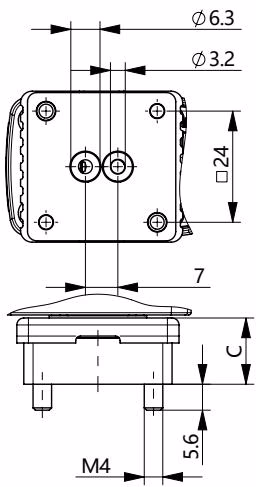

尺寸
INFO
尺寸 mm
| 管路接口 | A [in] | B [mm] | C [mm] | D [mm] | G [mm] |
|---|---|---|---|---|---|
| 螺纹接口无手动开关 | G 1/4 | 46 | 26.8 | 49 | 12 |
| 线圈尺寸 | E [mm] | F [mm] |
|---|---|---|
| 5 | 32 | 45 |
| 6 | 40 | 51 |
引脚分配
在图中标有 、* 或 *** 的地方，视作用方式而定，接口标有下表中的字母。对于作用方式 A 或 B，不需要的接口用螺旋塞或盖型螺母封闭。
| 作用方式 | * | ** | *** |
|---|---|---|---|
| A | P | 封堵 | A |
| B | 封堵 | B | P |
| C | P | R | A |
| D | R | P | B |
| T | P | R | A |
性能说明
| 公称直径 [mm] | 线圈功率 [W] | 电气功耗 吸合 AC [VA] | 电气功耗 运行 AC [VA/W] | 切换时间 打开 [ms] | 切换时间 关闭 [ms] |
|---|---|---|---|---|---|
| 2.0 | 8 W AC 或 8 W DC | 24 | 8 | 10 至 15 | 15 至 20 |
在 +20 °C、阀门出口处 6 bar 压力时测量，打开：压力增加 0 至 90%，关闭：压力下降 100 至 10%
