Burkert 337029 Тип 6014 представляет собой компактный 3/2-ходовой электромагнитный плунжерный клапан прямого действия. Стопор и направляющая трубка сердечника сварены вместе для повышения устойчивости к давлению и герметичности. Эта конкретная модель имеет корпус из нержавеющей стали, уплотнения FKM, проходное сечение 2,0 мм и присоединение NPT 1/4. Клапан работает от 24 В пост. тока и рассчитан на диапазон давления от 0 до 10 бар.

Функция контура

Символ	Описание
	Функция контура C (CF C) 3/2-ходовой электромагнитный клапан Прямого действия Нормально закрытый

Общие технические данные

Характеристики продукта
Уплотнение	FKM
Корпус	Нержавеющая сталь
Катушка	Полиамид
Проходное сечение	DN 2.0
Функция контура	C (Нормально закрытый)
Класс теплоизоляции	Полиамидная катушка класс B
Рабочее напряжение	24 В пост. тока
Допуск по напряжению	±10%
Рабочая среда	Технический вакуум, нейтральные газы и жидкости (например, сжатый воздух, бытовой газ, природный газ, вода, гидравлическое масло, бензин)
Температура среды	-10 °C...+100 °C
Вязкость	Макс. 21 мм²/с
Электрическое подключение	Штекерные контакты согласно DIN EN 175301-803 форма A
Присоединение	NPT 1/4
Степень защиты	IP65 с кабельным штекером Тип 2518
Монтажное положение	Любое, предпочтительно приводом вверх
Температура окружающей среды	Макс. +55 °C

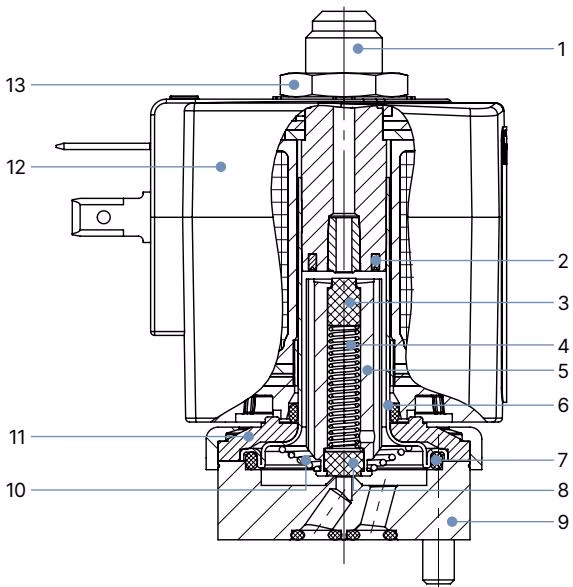

Спецификации материалов

№	Элемент	Материал
1	Стопор	Нержавеющая сталь 1.4105/430F
2	Экранирующее кольцо	Ag (вариант из нержавеющей стали)
3	Уплотнение плунжера	FKM
4	Пружина	Нержавеющая сталь 1.4310/301
5	Магнитный сердечник	Нержавеющая сталь 1.4105/430F
6	Направляющая трубка	Нержавеющая сталь 1.4303/305/308
7	Уплотнительное кольцо	FKM
8	Уплотнение плунжера	FKM
9	Корпус клапана	Нержавеющая сталь 1.4305/303 или 1.4401/316
10	Пружина	Нержавеющая сталь 1.4310/301
11	Плита	Нержавеющая сталь 1.4301/304
12	Катушка	PA (Полиамид)
13	Гайка	Нержавеющая сталь 1.4305/303 с покрытием PTFE

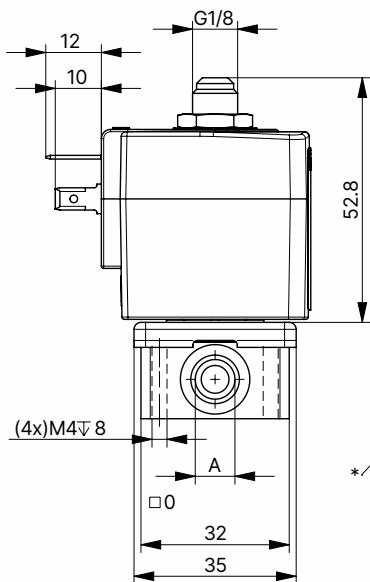

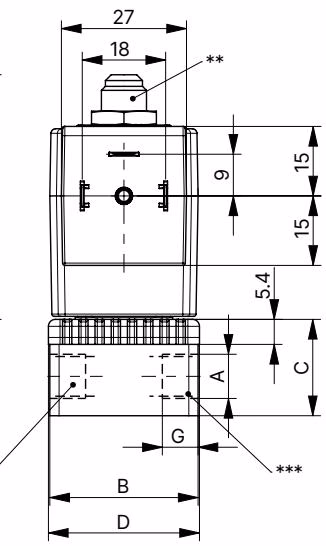

Размеры

INFO

Размеры в мм

Присоединение	A [дюйм]	B [мм]	C [мм]	D [мм]	G [мм]
Резьбовое без ручного дублера	G 1/4	46	26.8	49	12

Размер катушки	E [мм]	F [мм]
5	32	45
6	40	51

Назначение контактов

Для позиций, отмеченных *, ** или *** на чертеже, соединения обозначаются буквами, указанными в таблице ниже, в зависимости от функции контура. Неиспользуемые соединения функций контура A или B закрываются заглушкой или колпачковой гайкой.

Функция контура	*	**	***
A	P	заглушено	A
B	заглушено	B	P
C	P	R	A
D	R	P	B
T	P	R	A

Рабочие характеристики

Проходное сечение [мм]	Мощность катушки [Вт]	Потребляемая мощность Пуск AC [ВА]	Потребляемая мощность Удержание AC [ВА/Вт]	Время срабатывания Открытие [мс]	Время срабатывания Закрытие [мс]
2.0	8 Вт AC или 8 Вт DC	24	8	10...15	15...20

Измерение при +20 °C, 6 бар на выходе клапана, открытие: нарастание давления 0...90 %, закрытие: падение давления 100...10 %
