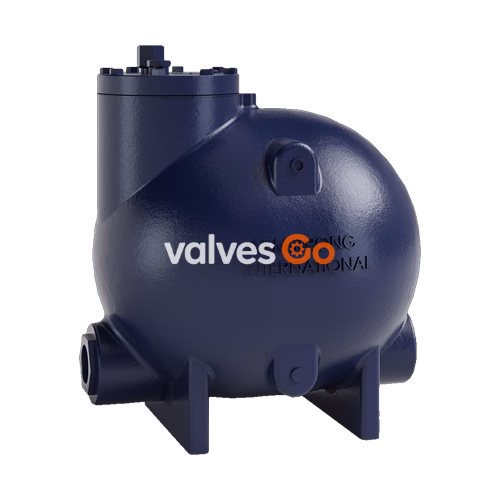

Компактный конденсатный насос Армстронг (Armstrong) серии PT-3500 представляет собой неэлектрическое устройство, требующее минимального обслуживания. Он предназначен для перекачивания конденсата или других жидкостей из зон низкого уровня, низкого давления или вакуума в зоны с более высоким уровнем или давлением.

В отличие от традиционных электрических насосов, эта серия может перекачивать конденсат при температурах, значительно превышающих предел в 93°C (200°F), без утечек через уплотнения или проблем с кавитацией.

Особенности

• Экономичность: Работа без электричества снижает эксплуатационные расходы.
• Низкая потребность в обслуживании: Отсутствие утечек через уплотнения, поломок рабочего колеса или двигателя.
• Компактная конструкция: Небольшие габариты позволяют работать с минимальным напором на входе.
• Снижение затрат: Снижает общие затраты на монтаж.
• Встроенная безопасность: Использование стандартных компонентов обеспечивает безопасную эксплуатацию.
• Долговечность: Надежные материалы гарантируют длительный срок службы. Внутренние детали полностью изготовлены из нержавеющей стали для превосходной коррозионной стойкости.
• Высококачественная пружина: Оснащен долговечной пружиной из сплава Inconel X-750.
• Энергоэффективность: Собирает и возвращает все ценное тепло.
• Устойчивость к затоплению: Насос может работать даже при переполнении приямка, исключая риск поражения электрическим током или срабатывания автоматических выключателей.
• Простота обслуживания: Седло клапана, снимаемое и заменяемое снаружи, можно заменить или очистить, не снимая крышку насоса с корпуса.

Типичные применения

• Системы отопления низкого давления
• Системы отопления с модулируемым регулированием пара, такие как технологические теплообменники или змеевики
• Удаленные установки (линии обогрева, резервуарные парки или удаленные змеевики)
• Вакуумные системы
• Взрывоопасные зоны
• Агрессивные среды
• Приямки или затопленные участки
• Сосуды расширения вторичного пара (флеш-танки)

Технические характеристики насоса

Характеристика	PT-3508	PT-3512
Тип соединения	Резьбовое	Резьбовое
Размер входа	50 мм (2")	75 мм (3")
Размер выхода	50 мм (2")	50 мм (2")
Макс. допустимое давление	10 барг (150 psig)	10 барг (150 psig)
Макс. допустимая температура	232°C (450°F)	232°C (450°F)
Макс. рабочее давление	8.5 барг (125 psig)	8.5 барг (125 psig)
Макс. производительность	4491 кг/ч (9900 фунт/ч)	6532 кг/ч (14400 фунт/ч)
Материал корпуса	Чугун ASTM A48 Class 30	Чугун ASTM A48 Class 30
Материал механизма	Нержавеющая сталь, с X-750	Нержавеющая сталь, с X-750

Установки для сбора и возврата конденсата

Серия PT-3500 также доступна в виде комплектных, предварительно собранных установок для сбора конденсата. Эти системы предлагаются в одинарной (SPT), сдвоенной (DPT), строенной (TPT) и счетверенной (QPT) конфигурациях для удовлетворения различных требований к производительности.

Характеристики установок

Модель	Конфигурация	Вес	Макс. доп. давление и темп.	Макс. рабочее давление	Макс. рабочая темп.	Стандарт фланцев
SPT-3508RP	Одинарная	285 кг	1.0 МПа @ 210°C	0.85 МПа	180°C	HG/T 20592 PN1.6MPa RF
DPT-3508RP	Сдвоенная	490 кг	1.0 МПа @ 210°C	0.85 МПа	180°C	HG/T 20592 PN1.6MPa RF
TPT-3508RP	Строенная	820 кг	1.0 МПа @ 210°C	0.85 МПа	180°C	HG/T 20592 PN1.6MPa RF
QPT-3508RP	Счетверенная	982 кг	1.0 МПа @ 210°C	0.85 МПа	180°C	HG/T 20592 PN1.6MPa RF
TPT-3512RP	Строенная	851 кг	1.0 МПа @ 210°C	0.85 МПа	180°C	HG/T 20592 PN1.6MPa RF
QPT-3512RP	Счетверенная	1027 кг	1.0 МПа @ 210°C	0.85 МПа	180°C	HG/T 20592 PN1.6MPa RF

INFO

Конструкция, материалы, вес и рабочие параметры являются приблизительными и могут быть изменены без предварительного уведомления.

Внешний вид установок

Одинарная насосная установка SPT-3508RP

Сдвоенная насосная установка DPT-3508RP

Строенная насосная установка TPT-3508RP

Счетверенная насосная установка QPT-3508RP
