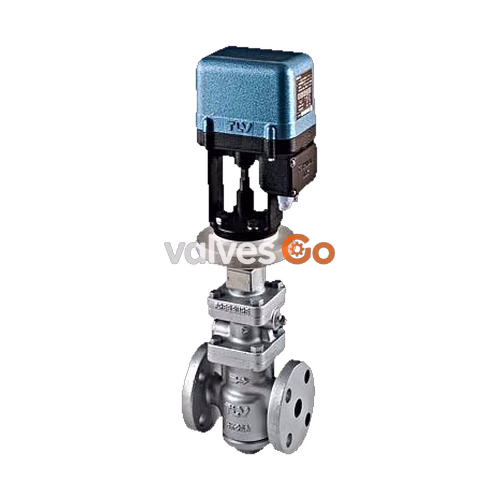

TLV（TLV）MC-COSR-3 与 MC-COSR-16 蒸汽用高精度多功能自动控制阀由 COSR 型减压阀和电动机（MC-GA2）组成。结合 TLV 的 SC-F70 或 SC-F71 数字指示控制器使用，可用于调节蒸汽流量，控制蒸汽压力及蒸汽加热工艺中的温度。快速响应无刷电机能精确调整阀位，确保在恶劣工况下也能实现精确控制。
WARNING
请正确安装，切勿在推荐的工作压力、温度及其他规格范围之外使用本产品。使用不当可能导致产品损坏或引发严重事故的故障。
特点
- 结合 TLV 的 SC-F71 控制器使用，即使在恶劣的工况中，快速响应无刷电机也能精确调整阀位，确保精确的压力控制。
- 先导阀装有大流通面积过滤网，保证无故障工作。
- 与标准 PID 控制器配套使用可替代标准控制阀，并能显著提高 T&P 控制性能。
- 内置二次压力平衡管，无需外装压力平衡管。
- 65mm 及以上的 MC-COSR-16 型控制阀内置消音器，降低噪音。
INFO
MC-COSR-3 不能用作温度控制。
规格
| 型号 | MC-COSR-3 | MC-COSR-16 |
|---|---|---|
| 连接方式 | 法兰 | 法兰 |
| 口径 (mm) | 20, 25, 32, 40, 50 | 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 |
| 阀体材质 | 铸铁 | 铸铁 |
| 最大工作压力 (MPaG) | 0.3 | 1.6 |
| 最大工作温度 (°C) | 220 | 220 |
| 一次压力范围 (MPaG) | 0.1 - 0.3 | 0.2 - 1.6 |
| 压力调整范围 | 0.01 - 0.05 MPaG | 应在一次压力的 10 - 84% 之间，但不小于 0.03 MPaG |
| 最小可调整流量 | 额定流量的 5% | 额定流量的 5% (65 - 150mm: 额定流量的 10%) |
电动机规格
| 参数 | 规格 |
|---|---|
| 电动机型号 | MC-GA2 |
| 线电压 | 100 - 240V AC (50/60Hz) |
| 耗电量 | 最大: 75VA |
| 驱动系统 | DC 无刷电机位控系统 |
| 启阀输入信号 | 4 - 20mA DC (输入阻抗 250Ω) |
| 紧急响应 | 要关闭阀门必须要有信号输入。如果输入电源瞬间切断: 阀位会保持在电源切断前的位置 |
| 开启/关闭周期 | 全关 ↔ 全开: 约 15 秒 |
| 环境温度 | 0 - 50 °C |
| 防水性 | 防雨 (等效于 IP54) |
Cv 值
| 口径 (mm) | 15* | 20 | 25 | 32 | 40 | 50 | 65* | 80* | 100* | 150* |
|---|---|---|---|---|---|---|---|---|---|---|
| Kvs (DIN) | 3.3 | 5.9 | 9.5 | 13.3 | 20.6 | 31.9 | 50.8 | 72.9 | 110 | 236 |
| Cv (UK) | 3.2 | 5.7 | 9.2 | 12.9 | 20.0 | 31.0 | 49.4 | 70.8 | 107 | 229 |
| Cv (US) | 3.8 | 6.9 | 11.1 | 15.5 | 24.0 | 37.2 | 59.3 | 85.0 | 128 | 275 |
仅限于 MC-COSR-16。上表所列值为阀门破损完全打开时的值。这些数据不能作为选型时的依据，仅作为安全阀选型计算时的参数。

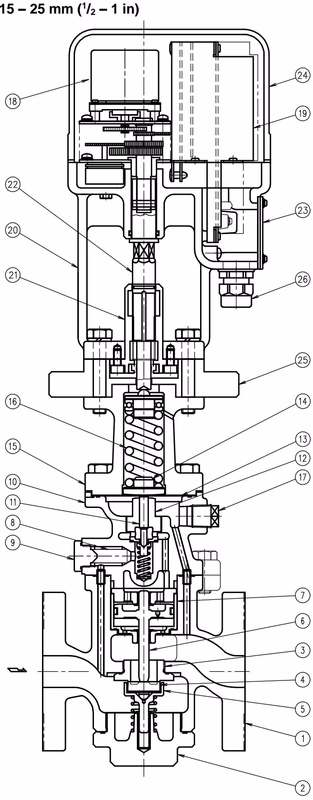

结构配置
| 序号 | 名称 | 序号 | 名称 |
|---|---|---|---|
| 1 | 阀体 | 14 | 膜片支架 |
| 2 | 阀盖 | 15 | 弹簧罩 |
| 3 | 主阀座 | 16 | 螺旋弹簧 |
| 4 | 主阀 | 17 | 丝堵 – 压力平衡管接口 |
| 5 | 主阀支架 | 18 | 电机单元 |
| 6 | 活塞 | 19 | 驱动单元 |
| 7 | 气缸 | 20 | 安装板 |
| 8 | 先导阀过滤网 | 21 | 调节螺钉导向套 |
| 9 | 先导阀过滤网支架 | 22 | 调节螺钉 |
| 10 | 先导阀体 | 23 | 接线端子盖 |
| 11 | 先导阀杆 | 24 | 电机罩 |
| 12 | 先导阀座 | 25 | 绝缘板 |
| 13 | 膜片 | 26 | 电缆锁 |
安装指南
为了确保稳定的蒸汽流量，MC-COSR 上下游的管道必须是直管段。如果将 MC-COSR 直接安装在弯头或控制阀的前后，蒸汽流量的不均匀可能会导致颤振和压力不稳定。
当在 MC-COSR 的进口（一次侧）安装手动阀、过滤器或弯头等时，请保持 10 d 或更长的直管段。
TIP
如果需要安装开关阀（如电动阀）来停止向用汽设备供汽，请将其安装在 MC-COSR 的进口侧。为防止水锤，建议使用动作缓慢的电动开关阀。
接线说明
对模拟设备没有影响的背景电磁噪声可能会导致数字设备发生故障或失效。为防止电磁（EM）干扰的不良影响，请仔细遵循接线说明。

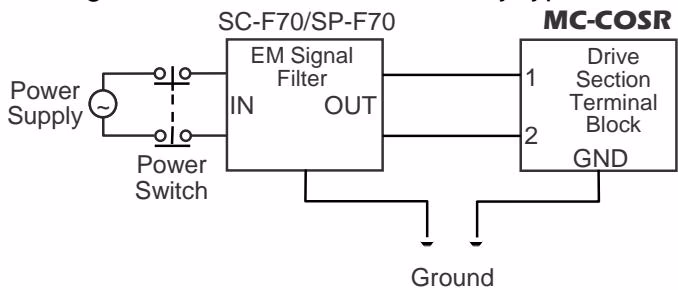

1. 电源 在电源线（两极）上安装过流保护装置以防止过流。推荐的装置额定值：250V/2A，延时型。

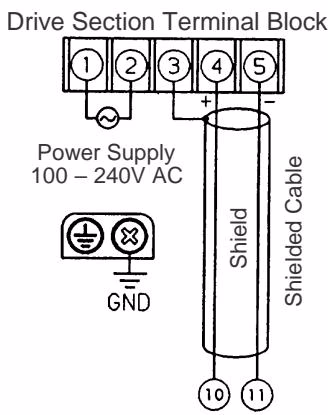

2. 接线端子 连接到接线端子时，请使用带有绝缘套管的压接式插孔（适用于 M4）。

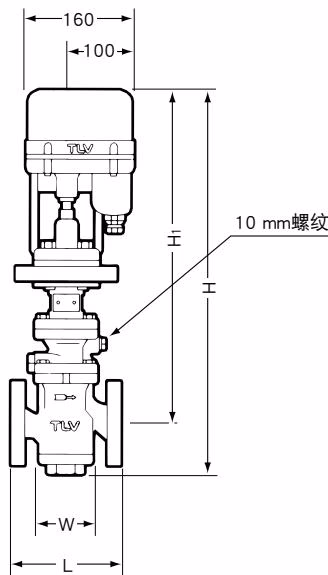

外形尺寸
| 口径 | L (125FF) | L (150RF) | L (300RF) | H | H1 | W | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| 15** | — | 170 | 170 | 582 | 510 | 88 | 17 |
| 20 | — | 182 | 182 | 582 | 510 | 88 | 17 |
| 25 | 176 | 188 | 192 | 507 | 510 | 93 | 18 |
| 32 | 206 | 220 | 220 | 610 | 520 | 126 | 24 |
| 40 | 209 | 222 | 224 | 610 | 520 | 126 | 24 |
| 50 | 247 | 255 | 261 | 637 | 540 | 157 | 32 |
| 65** | 362 | 372 | 378 | 778 | 635 | 220 | 62 |
| 80** | 365 | 374 | 384 | 778 | 635 | 220 | 66 |
| 100** | 434 | 434 | 450 | 857 | 672 | 265 | 102 |
| 150** | 600 | 600 | 622 | 1035 | 755 | 330 | 212 |
( ) ASME 标准中没有与之对应的铸铁材料；只能与钢制法兰相配对。* 仅限于 MC-COSR-16。*
