Высокоточные электроприводные многофункциональные регулирующие клапаны TLV MC-COSR-3 и MC-COSR-16 для пара. Оснащены бесщеточным двигателем для точного контроля давления и температуры.

Высокоточные электроприводные многофункциональные регулирующие клапаны ТЛВ (TLV) MC-COSR-3 и MC-COSR-16 для пара обеспечивают точный контроль давления и температуры при использовании совместно с цифровым контроллером-индикатором TLV SC-F70 или SC-F71. Клапан состоит из редукционного клапана COSR и электропривода (MC-GA2). Быстродействующий бесщеточный двигатель точно регулирует положение клапана, обеспечивая исключительно точное управление даже в сложных технологических условиях.
WARNING
Устанавливайте клапан правильно и НЕ используйте данное изделие за пределами рекомендованных диапазонов рабочего давления, температуры и других технических характеристик. Неправильное использование может привести к повреждению изделия или неисправностям, которые могут стать причиной серьезных аварий.
INFO
MC-COSR-3 не может использоваться для задач регулирования температуры.
| Модель | MC-COSR-3 | MC-COSR-16 |
|---|---|---|
| Присоединение | Фланцевое | Фланцевое |
| Размер (DN) | 20, 25, 32, 40, 50 | 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 |
| Материал корпуса | Ковкий чугун / Чугун | Ковкий чугун / Чугун |
| Макс. рабочее давление (barg) | 3 | 16 (Ковкий чугун) / 13 (Чугун) |
| Макс. рабочая температура (°C) | 220 | 220 (Ковкий чугун) / 200 (Чугун) |
| Диапазон первичного давления (barg) | 1 - 3 | 2 - 16 (Ковкий чугун) / 2 - 13 (Чугун) |
| Диапазон настройки давления | 0.1 - 0.5 barg | В пределах 10 - 84% от первичного давления (мин. 0.3 barg) |
| Минимальный регулируемый расход | 5% от номинального расхода | 5% от номинального расхода (DN 65 - 150: 10%) |
| Параметр | Характеристика |
|---|---|
| Модель привода | MC-GA2 |
| Напряжение питания | Свободное от 100 до 240 В перем. тока (50/60 Гц) |
| Потребляемая мощность | При работающем двигателе: макс. 75 ВА |
| Система привода | Позиционное управление бесщеточным двигателем постоянного тока |
| Входной сигнал управления | 4 – 20 мА пост. тока (входное сопротивление: прибл. 250 Ом) |
| Аварийное действие | Клапан полностью закрывается при прерывании управляющего сигнала. При отключении питания: удерживается в положении непосредственно перед отключением |
| Время полного открытия/закрытия | Полностью закрыт ↔ полностью открыт: Прибл. 15 секунд |
| Допустимая температура окружающей среды | от 0 до 50 °C (от 32 до 122 °F) |
| Водонепроницаемость | Защита от дождя (эквивалент IP54) |
| Размер (DN) | 15* | 20 | 25 | 32 | 40 | 50 | 65* | 80* | 100* | 150* |
|---|---|---|---|---|---|---|---|---|---|---|
| Kvs (DIN) | 3.3 | 5.9 | 9.5 | 13.3 | 20.6 | 31.9 | 50.8 | 72.9 | 110 | 236 |
| Cv (UK) | 3.2 | 5.7 | 9.2 | 12.9 | 20.0 | 31.0 | 49.4 | 70.8 | 107 | 229 |
| Cv (US) | 3.8 | 6.9 | 11.1 | 15.5 | 24.0 | 37.2 | 59.3 | 85.0 | 128 | 275 |
Только для MC-COSR-16. Указанные значения Cv и Kvs приведены для клапана в полностью открытом положении при отказе. Эти значения не должны использоваться для подбора размера MC-COSR, а могут применяться как один из факторов при расчетах для выбора предохранительного клапана.

| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Корпус | 14 | Опора мембраны |
| 2 | Заглушка (корпуса) / Крышка | 15 | Корпус пружины |
| 3 | Седло главного клапана | 16 | Витая пружина |
| 4 | Главный клапан | 17 | Заглушка – порт импульсной линии |
| 5 | Держатель главного клапана | 18 | Блок двигателя |
| 6 | Поршень | 19 | Блок привода |
| 7 | Цилиндр | 20 | Монтажная пластина |
| 8 | Фильтр пилотного клапана | 21 | Направляющая регулировочного винта |
| 9 | Держатель фильтра пилотного клапана | 22 | Регулировочный винт |
| 10 | Корпус пилотного клапана | 23 | Крышка клеммной колодки |
| 11 | Шток пилотного клапана | 24 | Крышка двигателя |
| 12 | Седло пилотного клапана | 25 | Изоляционная пластина |
| 13 | Мембрана | 26 | Кабельный фиксатор |
Для обеспечения стабильного потока пара трубопроводы до и после MC-COSR должны иметь прямые участки. Если MC-COSR установлен непосредственно перед или после отвода или регулирующего клапана, неравномерность потока пара может привести к вибрации и нестабильному давлению.

Обеспечьте прямой участок трубопровода длиной 10 d или более при установке ручного клапана, фильтра или отвода и т.д. на входе (первичная сторона) MC-COSR.
TIP
Если для прекращения подачи пара к оборудованию требуется запорный клапан, например, клапан с электроприводом, установите его на стороне входа MC-COSR. Для предотвращения гидравлического удара рекомендуется использовать медленно действующий запорный клапан с электроприводом.
Фоновый электромагнитный шум, не влияющий на аналоговое оборудование, может вызвать сбои или отказ цифрового оборудования. Для предотвращения неблагоприятного воздействия электромагнитных (ЭМ) помех тщательно следуйте инструкциям по подключению.
1. Источник питания Установите устройство защиты от перегрузки по току на линиях электропитания (оба полюса) для предотвращения перегрузки. Рекомендуемый номинал устройства: 250 В/2 А, с задержкой срабатывания.

2. Клеммная колодка При подключении к клеммной колодке используйте обжимные наконечники (для M4) с изоляционными втулками.

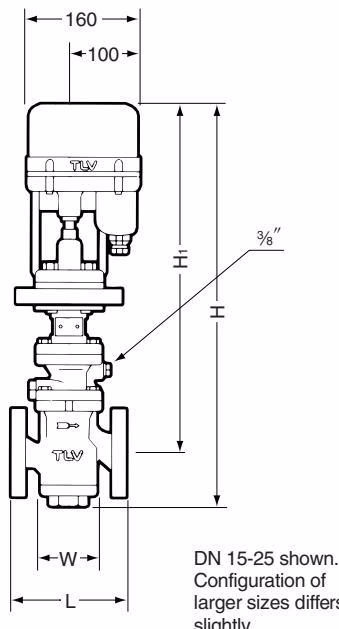

| DN | L (DIN 2501 PN25/40) | L (ASME 150RF) | L (ASME 300RF) | H | H1 | W | Вес (кг) |
|---|---|---|---|---|---|---|---|
| 15** | 130 | 170 | 170 | 582 | 510 | 88 | 17 |
| 20 | 150 | 182 | 182 | 582 | 510 | 88 | 17 |
| 25 | 160 | 188 | 192 | 507 | 510 | 93 | 19 |
| 32 | 180 | 220 | 220 | 610 | 520 | 126 | 24 |
| 40 | 200 | 222 | 224 | 610 | 520 | 126 | 25 |
| 50 | 230 | 255 | 261 | 637 | 540 | 157 | 32 |
| 65** | 290 | 372 | 378 | 778 | 635 | 220 | 59 |
| 80** | 310 | 374 | 384 | 778 | 635 | 220 | 62 |
| 100** | 350 | 434 | 450 | 857 | 672 | 265 | 86 |
| 150** | 480 | 600 | 622 | 1035 | 755 | 330 | 192 |
( ) Для чугуна не существует стандарта ASME; обработано для соответствия стальным фланцам. ** Только для MC-COSR-16.
