宝德 BURKERT 456923（5282 型）是一种伺服辅助式二位二通膜片阀。阀门需要一个最小压差才能工作。电磁线圈采用耐化学腐蚀的环氧树脂压制而成。456923 型号配备不锈钢阀体、FKM 密封件、NPT 1 内螺纹，工作电压为 24 V DC。该阀门配备了一个便于维护的手动开关，用于调试和测试。

• 伺服辅助式膜片阀
• 隔离膜片，适用于腐蚀性介质和污染性介质
• 关闭和打开时间可分别设置
• 手动操作组件使用方便

一般技术参数

属性	参数值
公称直径	25.00 mm (1 inch)
管道接口	NPT 1 内螺纹
阀体材料	不锈钢 1.4581/316CB
密封材料	FKM (氟橡胶)
工作电压	24 V DC
压力范围	0.20 - 10.00 bar
介质温度	0 °C 至 +90 °C
环境温度	最高 +55 °C
Kv 值 (水)	10 m³/h
负载周期	连续运行 100% ED
防护等级	IP65 (配备合适的设备插座)

回路功能

作用方式 A (WW A)： 二位二通电磁阀，伺服辅助，不通电时常闭位置。

认证和符合性

认证信息

• UL 认可： 阀门通过美国 UL 认可：UL 429 (电动控制阀)。
• CSA： 阀门通过加拿大 CSA 认证：CSA 139 (电动控制阀)。

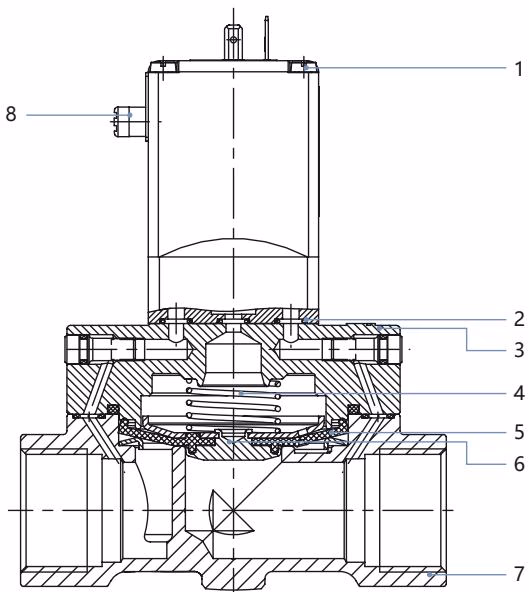

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	FKM
3	盖子	不锈钢 1.4581/316CB
4	弹簧	不锈钢 1.4310/302
5	膜片	FKM
6	膜片支架	不锈钢 1.4401/316
7	阀体	不锈钢 1.4581/316CB
8	手动开关	PA

尺寸

::: note 尺寸 mm。对于 NPT 螺纹，D2 和 F2 尺寸适用。 :::

DN	A1	B1	D2 (NPT)	F2 (NPT)	E1	L1	SW
25	121.5	142.0	NPT 1	16.8	70	115	41

安装与操作

危险

系统中的高压可能导致受伤。 在断开管路或阀门之前，请关闭压力并给管路排气。

安装选项

对安装位置不做要求。建议：驱动器朝上。为了使电磁阀安全地运行，必须在阀门入口的前方安装一个集污器 (≤ 500 µm)。

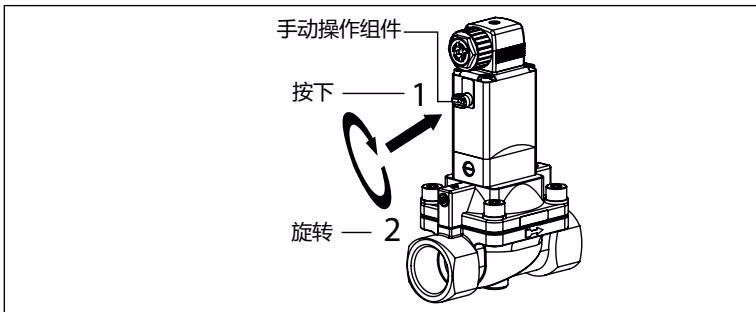

手动操作组件

注意

当手动操作组件被锁定时，阀门不能再以电动方式被控制。
