宝德（BURKERT）333328 2032 型是一款从外部控制的 T 型隔膜阀，由一个气动活塞驱动器、一个隔膜以及一个 T 型阀门外壳组成。经验证、坚固耐用的驱动器采用塑料外壳，可在卫生或侵蚀性环境条件下使用。利于流动的无死角阀壳允许较大的流量通过，用途广泛。驱动器采用紧凑的可高压灭菌设计（PPS 规格）。

此特定型号配备 2 英寸焊接接口（ASME BPE）、不锈钢阀体、带 EPDM 支撑的高级 PTFE 膜片以及 PPS 执行机构。它采用控制功能 A（常闭）运行，额定介质压力为 0 至 10 bar，适用温度范围为 -5 °C 至 143 °C。

主要特点

• 阀壳和膜片有不同的材料和规格可供选择
• Ra ≤ 0.38 µm...≤ 1.6 µm 的产品接触表面（可选择电抛光）
• 有所有常见的连接尺寸和规格可供选择
• 驱动器标配集成式视觉位置显示器

控制功能

符号	说明
CF A	控制功能 A (SFA) 气动 T 型阀 在静止位置通过弹簧力关闭
CF B	控制功能 B (SFB) 气动 T 型阀 在静止位置通过弹簧力打开
CF I	控制功能 I (SFI) 两侧气动 T 型阀 开关位置取决于外部控制

认证和符合性

• 3-A Sanitary Standards Inc.: 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI)。
• FDA: 由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 以及 GYLON® 和 EPDM 层压材料制成的膜片就其成分而言符合由 FDA（美国食品药品监督管理局）发布的《联邦法规汇编》。
• USP: 膜片根据 USP Class VI 进行测试。
• EC 法规 1935/2004: 膜片就其成分而言适用于食品和饮料。
• 防爆: 可选防爆 ATEX/IECEx 设备型号 (II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db)。

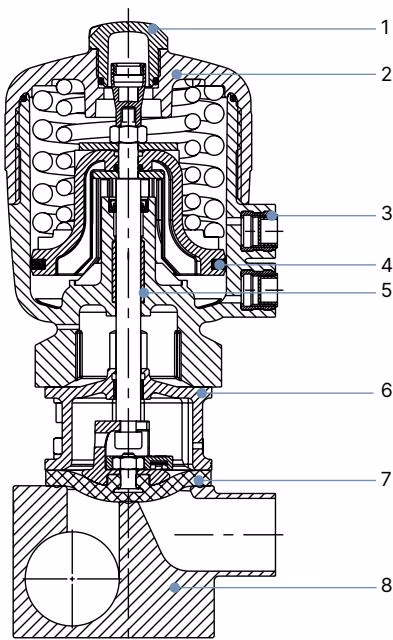

材料说明

执行机构尺寸 40 至 125

编号	元件	材料
1	透明盖板	聚砜 PSU
2	盖子	聚苯硫醚 PPS (标准) 聚酰胺 PA (可按需提供)
3	控制空气接口	不锈钢 1.4305
4	活塞密封件	FKM 氟橡胶
5	插口	烧结金属
6	接口	不锈钢 1.4404
7	膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)
8	阀体	不锈钢

尺寸

带有焊接接口的 T 型阀体

尺寸 mm，除非另行说明。下表显示了与此 2 英寸型号系列相关的 ASME BPE / DIN 11866 系列 C 尺寸。

膜片尺寸	LTA 1 – LTA 2 DN	∅D1	s1	∅D2	s2	A	B	C	E	F	G	H	I
50	50...50	50.80	1.65	50.80	1.65	188.0	30	115.8	30	145	71	42	6.5
50	65...50	63.50	1.65	50.80	1.65	188.0	30	122.10	30	157	85	50	14.5
50	80...50	76.20	1.65	50.80	1.65	188.0	30	128.5	30	169	98	56	20.5

性能说明

控制功能 A 的最大允许工作压力

TIP

对于低工作压力，建议使用弹簧力减小的可选型号 (EC04)。压力数据 [bar]：表压。静态：在关闭状态下，最大工作压力施加到阀门一侧。

膜片尺寸	执行机构尺寸 ∅	气源压力 [bar]	EPDM、FKM 密封材料的最大静态工作压力 [bar]	PTFE、高级 PTFE、GYLON® 密封材料的最大静态工作压力 [bar]
8	40 (C)	5.0...7	10	10
15	50 (D)	5.0...7	10	-
15	63 (E)	5.0...7	10	10
20	63 (E)	5.5...7	10	10
20	80 (F)	5.0...7	10	10
25	80 (F)	5.5...7	10	10
40	100 (G)	5.5...7	10	9
40	125 (H)	5.5...7	10	10
50	125 (H)	5.5...7	10	10
65	175 (K)	5.0...6	10	6
80	175 (K)	5.0...6	7	4
80	225 (L)	5.0...6	10	10
100	225 (L)	5.0...6	10	7

安装说明

用于监测泄漏的安装 隔膜底座中用于监测泄漏的一个孔必须位于最低点。

安装位置 活塞控制隔膜阀的安装位置可以是任意位置，但驱动器最好朝上。在环形管上安装 T 型阀时，建议采用特定的安装位置以确保自动排空。
