Бюркерт (BURKERT) 333328 Тип 2032 — это мембранный Т-образный клапан с внешним управлением, состоящий из пневматического поршневого привода, мембраны и Т-образного корпуса. Прочный и надежный привод с пластиковым корпусом обеспечивает использование в гигиеничных или агрессивных условиях окружающей среды. Корпуса клапанов с оптимизированным потоком и малым мертвым объемом обеспечивают высокую пропускную способность и широкий спектр применения. Привод имеет компактную конструкцию, допускающую автоклавирование (вариант из PPS).

Данная конкретная модель оснащена 2-дюймовым приварным соединением (ASME BPE), корпусом из нержавеющей стали, мембраной из улучшенного PTFE с подложкой из EPDM и приводом из PPS. Клапан работает с функцией управления A (нормально закрытый) и рассчитан на давление среды от 0 до 10 бар и температуру от -5 °C до 143 °C.

Ключевые особенности

• Корпус клапана и мембрана доступны в различных материалах и вариантах исполнения
• Смачиваемые поверхности с шероховатостью от Ra ≤ 0,38 мкм до ≤ 1,6 мкм (опционально электрополировка)
• Доступны все распространенные размеры и варианты соединений
• Привод стандартно оснащен встроенным оптическим индикатором положения

Функции управления

Символ	Описание
CF A	Функция управления A (CF A) Пневматический Т-образный клапан Нормально закрытый усилием пружины
CF B	Функция управления B (CF B) Пневматический Т-образный клапан Нормально открытый усилием пружины
CF I	Функция управления I (CF I) Пневматический Т-образный клапан двустороннего действия Положение переключения зависит от внешнего управления

Сертификаты и соответствие стандартам

• 3-A Sanitary Standards Inc.: Продукция соответствует санитарным стандартам 3-A (3-A SSI) согласно сертификату.
• FDA: Мембраны из EPDM, PTFE/EPDM, улучшенного PTFE/EPDM и ламината GYLON® и EPDM соответствуют Своду федеральных правил, опубликованному FDA.
• USP: Мембраны протестированы в соответствии с USP Class VI.
• Регламент ЕС 1935/2004: Мембраны подходят для использования с пищевыми продуктами и напитками.
• Взрывозащита: Доступны опциональные варианты ATEX/IECEx (II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db).

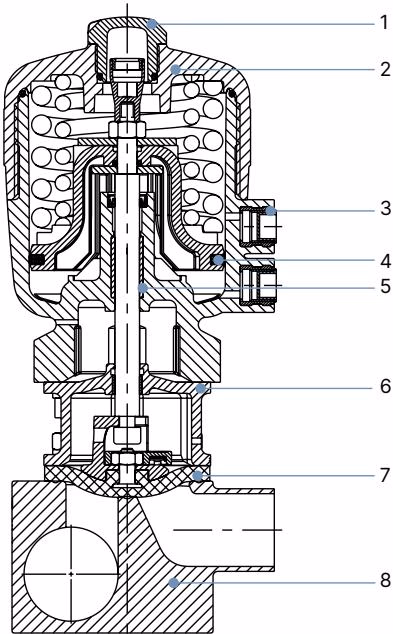

Спецификации материалов

Размер привода 40…125

№	Элемент	Материал
1	Прозрачная крышка	Полисульфон PSU
2	Крышка	Полифениленсульфид PPS (стандарт) Полиамид PA (по запросу)
3	Порты управляющего воздуха	Нержавеющая сталь 1.4305
4	Уплотнение поршня	FKM
5	Втулка	Спеченный металл
6	Интерфейс	Нержавеющая сталь 1.4404
7	Мембрана	EPDM (AD), PTFE/EPDM (EA), Улучшенный PTFE/EPDM (EU), ламинат GYLON® и EPDM (ER)
8	Корпус клапана	Нержавеющая сталь

Размеры

Т-образный корпус с приварным соединением

Размеры в мм, если не указано иное. В следующей таблице приведены размеры ASME BPE / DIN 11866 серии C, относящиеся к данному 2-дюймовому семейству моделей.

Размер мембраны	Порт 1 - Порт 2 DN	∅D1	s1	∅D2	s2	A	B	C	E	F	G	H	I
50	50...50	50.80	1.65	50.80	1.65	188.0	30	115.8	30	145	71	42	6.5
50	65...50	63.50	1.65	50.80	1.65	188.0	30	122.10	30	157	85	50	14.5
50	80...50	76.20	1.65	50.80	1.65	188.0	30	128.5	30	169	98	56	20.5

Рабочие характеристики

Максимально допустимое рабочее давление для функции управления A

TIP

Для низких рабочих давлений рекомендуются опциональные варианты с уменьшенным усилием пружины (EC04). Данные по давлению [бар]: Избыточное давление по отношению к атмосферному. Статическое: В закрытом состоянии клапан находится под максимальным рабочим давлением с одной стороны.

Размер мембраны	Размер привода ∅	Управляющее давление [бар]	Макс. статическое рабочее давление для EPDM, FKM [бар]	Макс. статическое рабочее давление для PTFE, улучшенного PTFE, GYLON® [бар]
8	40 (C)	5.0...7	10	10
15	50 (D)	5.0...7	10	-
15	63 (E)	5.0...7	10	10
20	63 (E)	5.5...7	10	10
20	80 (F)	5.0...7	10	10
25	80 (F)	5.5...7	10	10
40	100 (G)	5.5...7	10	9
40	125 (H)	5.5...7	10	10
50	125 (H)	5.5...7	10	10
65	175 (K)	5.0...6	10	6
80	175 (K)	5.0...6	7	4
80	225 (L)	5.0...6	10	10
100	225 (L)	5.0...6	10	7

Указания по монтажу

Монтаж для обнаружения утечек Одно из дренажных отверстий в крышке мембраны для контроля утечек должно находиться в самом нижнем положении.

Монтажное положение Любое монтажное положение, предпочтительно приводом вверх. Для подачи или отвода среды в кольцевых трубопроводах рекомендуются определенные углы установки для обеспечения возможности самоопорожнения.
