宝德 (Burkert) 8652 型 AirLINE 阀岛专为过程自动化优化。具备 LC 显示屏诊断、PROFINET S2、ATEX/IECEx 2 区防爆认证及 AirLINE Quick 适配器。

宝德(Burkert)8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配,从而在调试和维护期间节省时间。此外,还可以向控制器发送诊断消息,因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化,当然也可以安装到标准导轨上。此外,重要的气动功能确保过程安全性提高,例如排气管道中的止回阀可防止因产生的压力峰值意外松开。
| 产品特征 | |
|---|---|
| 材料 | |
| 外壳 | PA (聚酰胺) |
| 密封件 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动,带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 中间供排气模块 | 在 16/20/24 阀槽时已选此模块 |
| 性能数据 | |
| 压力范围 | 真空至 10 bar |
| 外部供气 (辅助先导空气) | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 在热插拔功能时流量 QNn 值 | 流量减少约 3% |
| 额定运行模式 | 连续运行 (100% ED) |
| 电气参数 | |
| 工作电压 | 24 V DC (电压允差 ±10%) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 每个阀门的额定电流 | 29 mA (功率下降后 10 mA) |
| 是否配位置反馈 DI 接点 | 最大可配 48 DI |
| 电击防护 | III 符合 DIN EN 61140, VDE 0140 |
| 介质参数 | |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 压缩空气质量 | ISO 8573-1: 2010, 等级 7.4.4 |
| 环境与安装 | |
| 安装位置 | 任意 |
| 存放温度 | -20 °C 至 +60 °C |
| 环境温度 | -10 °C 至 +55 °C |

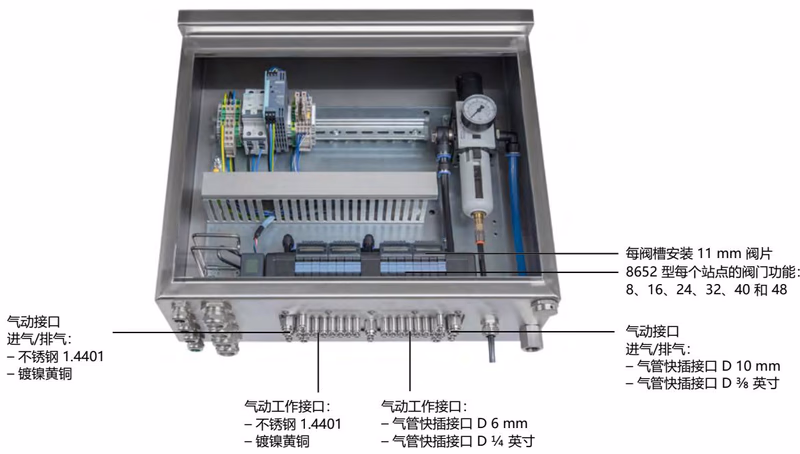

借助 AirLINE Quick,显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器,阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势:

| 产品特征 | |
|---|---|
| 材质 | |
| AirLINE Quick 适配器板 | 不锈钢 1.4301 / 阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401 / 镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 连接方式 | |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀,伺服辅助,带手动开关,不通电时常闭位置 |
| C (WW C) | 2 个二位三通电磁阀,伺服辅助,带手动开关,不通电时常闭位置 |
| D (WW D) | 2 个二位三通电磁阀,伺服辅助,带手动开关,不通电时常开位置 |
| H (WW H) | 二位五通电磁阀,伺服辅助,带手动开关。通过接口 (1) 加压,因此接口 (2) 或 (4) 皆处于压力之下。 |
| L (WW L) | 三位五通电磁阀,伺服辅助,带手动开关。中封式 |
| M (WW M) | 三位五通电磁阀,伺服辅助,带手动开关。中压式 |
| N (WW N) | 三位五通电磁阀,伺服辅助,带手动开关。中泄式 |
| Z (WW Z) | 二位五通电磁阀,伺服辅助,带 2 个线圈和手动开关的脉冲版本。通过接口 (1) 加压,因此接口 (2) 或 (4) 皆处于压力之下。 |
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀,伺服辅助,不通电时常闭位置 |
| C (WW C) | 2 个二位三通电磁阀,伺服辅助,不通电时常闭位置 |
| H (WW H) | 二位五通电磁阀,伺服辅助。通过接口 (1) 加压,因此接口 (2) 或 (4) 皆处于压力之下。 |
| L (WW L) | 三位五通电磁阀,伺服辅助,中心位置所有连接均锁定 |

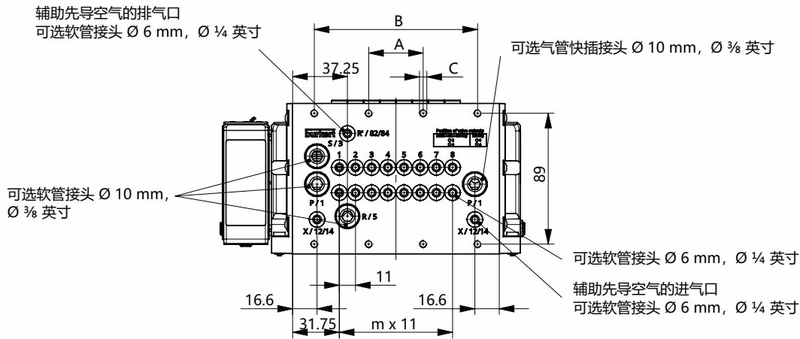

| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | - | 4×M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8×M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10×M5 | 11 | 3 |

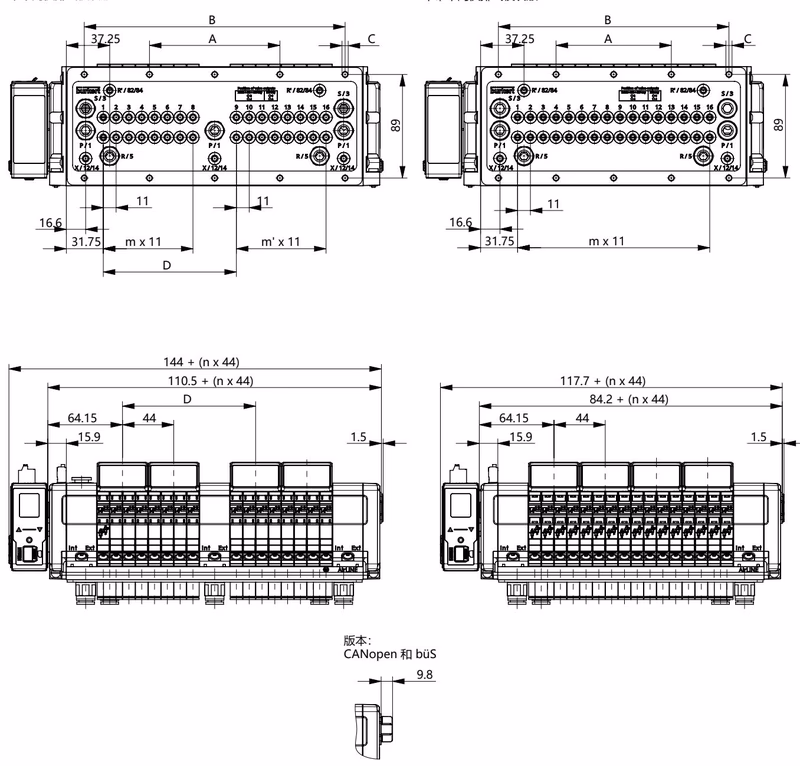

| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款,带中间供排气模块 | 112 | 224 | 10×M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款,带中间供排气模块 | 134 | 268 | 10×M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款,带中间供排气模块 | 156 | 312 | 10×M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽 + 底板款,无中间供排气模块 | 99 | 198 | 10×M5 | - | 15 | - | 4 |
| 20 阀槽 + 底板款,无中间供排气模块 | 121 | 242 | 10×M5 | - | 19 | - | 5 |
| 24 阀槽 + 底板款,无中间供排气模块 | 143 | 286 | 10×M5 | - | 23 | - | 6 |

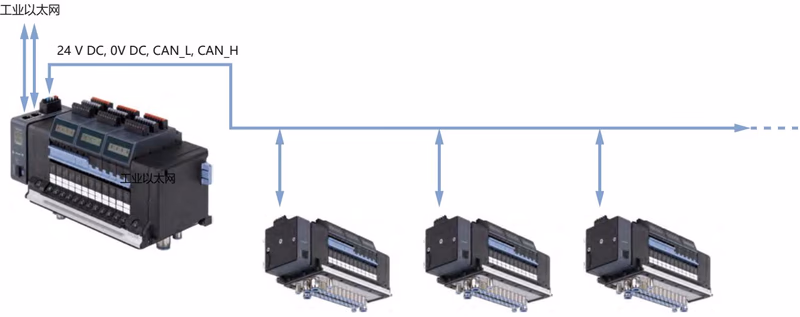

根据接口分配连接 5 针弹簧端子排。可行的电缆横截面积:≤1.5 mm²。
| 引脚 | 颜色 | 分配 |
|---|---|---|
| 1 | 红色 | 24 V DC |
| 2 | 白色 | CAN_H (büS 接口) |
| 3 | 绿色 | 屏蔽层 |
| 4 | 蓝色 | CAN_L (büS 接口) |
| 5 | 黑色 | 0 V DC |
接口板拥有一个 2 针弹簧端子排,气动阀与主通讯模块电源应各自独立供电。
| 接线端子 | 颜色 | 分配 |
|---|---|---|
| 1 | 红色 | AUX 24 V |
| 2 | 黑色 | 0 V DC |

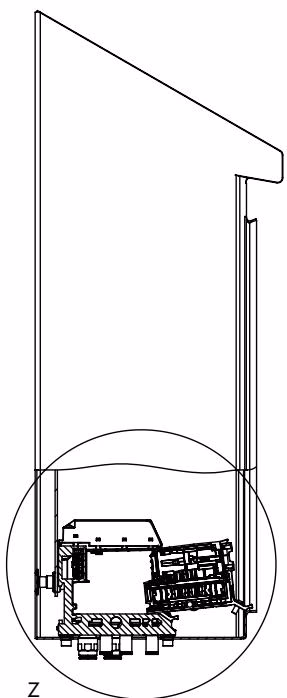

为了能够使用热插拔功能,在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

通过电子模块进行数字输入供电(24V)。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。
| 可能的数据 | 3 线制传感器 | 2 线制传感器 | 机械无源干接点开关 |
|---|---|---|---|
| 操作传感器 | X | X | X |
| 不操作传感器 | X | X | X |
| 短路 | X | - | - |
| 断线 | - | X | - |
用于安全关闭的 6534 型阀门(SIA 版本)配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能,请将接口与无源干接点(机械开关或继电器)连接。
可选的模块紧急连锁连接:端子 1 = 阀门单元 1,端子 2 = 阀门单元 2,以此类推。要使用关闭功能,请将接口与无源干接点(机械开关或继电器)连接。

在潜在爆炸区域(ATEX 指令 2014/34/EU / NEC 500、505、506)中使用设备时,适用特殊条件。
电压导致危险
静电电荷可能导致爆炸危险
如果带静电的设备或人员突然放电,潜在爆炸区域会有爆炸的危险。
一般性使用的特殊条件
