ТЛВ TLV JH7.5R-B JH7.5R-X / Поплавковый конденсатоотводчик из литой стали

Поплавковые конденсатоотводчики TLV JH7.5R-X и JH7.5R-B из литой стали с термостатическим воздухоотводчиком для крупного и высоконапорного оборудования. Давление до 46 бар.

ТЛВ TLV JH7.5R-B JH7.5R-X / Поплавковый конденсатоотводчик из литой стали

TLV JH7.5R-X и JH7.5R-B — это надежные и долговечные поплавковые конденсатоотводчики со свободным поплавком из литой стали, предназначенные для использования на крупногабаритном технологическом оборудовании. Модель JH7.5R-B также подходит для оборудования, работающего под высоким давлением, выдерживая давление до 46 бар и температуру до 425 °C. Эти конденсатоотводчики непрерывно и автоматически отводят конденсат при температуре немного ниже температуры насыщения.

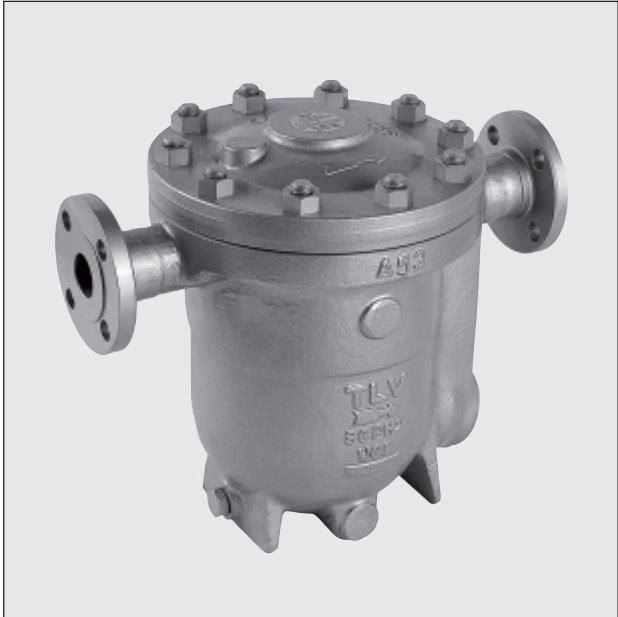

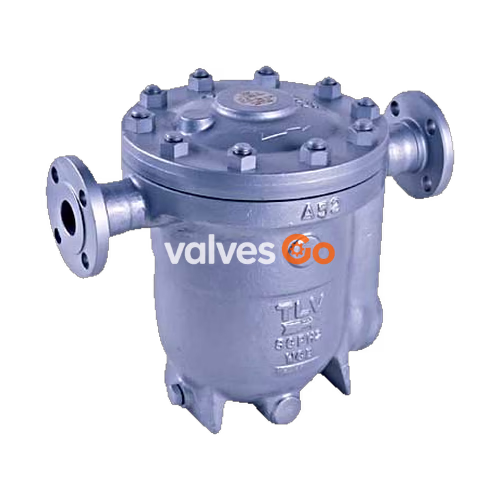

Внешний вид поплавкового конденсатоотводчика TLV JH7.5R-B из литой стали

Особенности

  1. Самомодулирующийся свободный поплавок обеспечивает непрерывный, плавный отвод конденсата с низкой скоростью при изменении технологических нагрузок.
  2. Конструкция с постоянным гидрозатвором обеспечивает герметичность по пару даже при низких нагрузках.
  3. JH7.5R-X: Термостатическая капсула (X-элемент) с функцией «нормально открыт» автоматически отводит воздух при температуре, близкой к температуре пара.
  4. JH7.5R-B: Термостатический биметаллический клапан автоматически отводит воздух для быстрого запуска системы.
  5. Встроенный фильтр с большой площадью поверхности обеспечивает длительную бесперебойную работу.
  6. Удобный доступ к внутренним деталям без демонтажа с линии упрощает очистку и снижает затраты на техническое обслуживание.

Технические характеристики

МодельJH7.5R-XJH7.5R-B
ПрисоединениеПод приварку внахлест, ФланцевоеПод приварку внахлест, Фланцевое
РазмерDN 40, 50, 80DN 40, 50, 80
№ клапана (Orifice No.)2, 5, 10, 14, 22, 322, 5, 10, 14, 22, 32, 40, 46
Макс. рабочее давление (бар) PMO2, 5, 10, 14, 22, 322, 5, 10, 14, 22, 32, 40, 46
Макс. перепад давления (бар) ΔPMX2, 5, 10, 14, 22, 322, 5, 10, 14, 22, 32, 40, 46
Макс. рабочая температура (°C) TMO240400 / 425*
Тип воздухоотводчикаX-элемент (переохлаждение 6 °C)Биметаллический (отводит воздух до прибл. 100 °C)

С фланцем PN.

WARNING

РАСЧЕТНЫЕ УСЛОВИЯ КОРПУСА ПО ДАВЛЕНИЮ (НЕ РАБОЧИЕ УСЛОВИЯ): Максимально допустимое давление (бар) PMA: 40 (JH7.5R-X), 46 (JH7.5R-B) Максимально допустимая температура (°C) TMA: 400 / 425 Во избежание сбоев в работе, аварий или серьезных травм ЗАПРЕЩАЕТСЯ использовать данное изделие вне указанного диапазона технических характеристик.

Материалы и конструкция

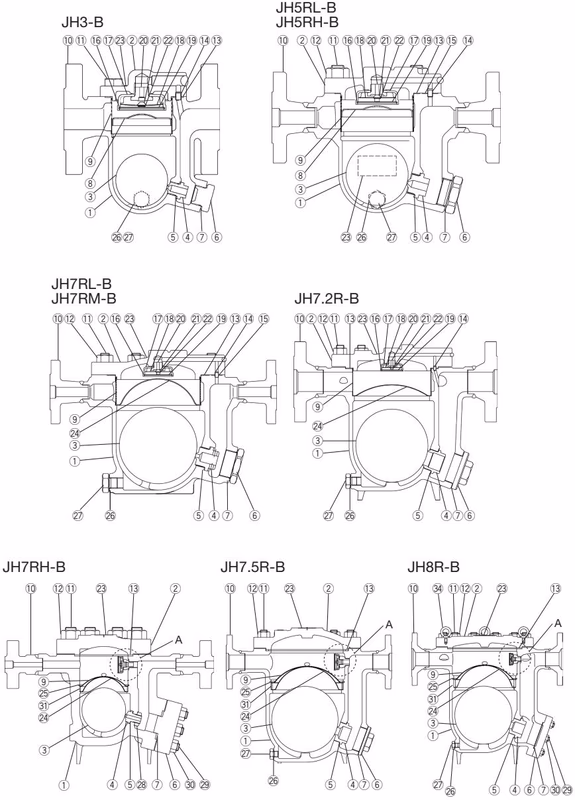

Внутреннее устройство и разрез конденсатоотводчика TLV JH7.5R-B

ОписаниеМатериалDINASTM/AISI
1КорпусЛитая сталь A216 Gr.WCB1.0619-
2КрышкаУглеродистая сталь A1051.0460-
3ПоплавокНержавеющая сталь SUS316L1.4404AISI316L
4Клапан---
5Прокладка клапанаМягкое железо SUYP1.1121AISI1010
6Заглушка клапанаЛитая нерж. сталь A351 Gr.CF81.4312-
7Прокладка заглушки клапанаМягкое железо SUYP1.1121AISI1010
8ФильтрНержавеющая сталь SUS4301.4016AISI430
9Держатель фильтраНержавеющая сталь SUS3041.4301AISI304
10Стопорное кольцоНержавеющая сталь SUS3041.4301AISI304
11Прокладка крышкиГрафит/Нерж. сталь SUS304-/1.4301-/AISI304
12Болт крышкиЛегированная сталь SNB161.7711A193 Gr.B16
13Гайка крышкиУглеродистая сталь S45C1.0503AISI1045
16Муфта/Фланец (DN 40, 50)Углеродистая сталь A1051.0460-
16Фланец (DN 80)Литая сталь A216 Gr.WCB1.0619-
17Блок воздухоотводчика---
18Прокладка блока воздухоотводчикаМягкое железо SUYP1.1121AISI1010
19Направляющая воздухоотводчикаНержавеющая сталь SUS3031.4305AISI303
20Прокладка дренажной пробкиМягкое железо SUYP1.1121AISI1010
21Дренажная пробкаУглеродистая сталь S25C1.0460AISI1025

Размеры

Под приварку внахлест

Размеры TLV JH7.5R-B под приварку внахлест

DNL (мм)H (мм)H1 (мм)φW (мм)φD (мм)φC (мм)h (мм)Масса (кг)
404663892913056448.81351
5046638929130577.561.21656
8050638929130511289.8-65

Фланцевое соединение

Размеры фланцевого соединения TLV JH7.5R-B

DNL (DIN PN25/40)L (ASME 150RF)L (ASME 300RF)L (ASME 600RF)H (мм)H1 (мм)φW (мм)Масса (кг)*
4047247147849438929130560
5047647548150038929130562
8050450451453338929130568

Масса указана для DIN PN 25/40.

Пропускная способность

  1. Цифры на графике соответствуют номерам клапанов (Orifice No.).
  2. Перепад давления — это разница между давлением на входе и выходе конденсатоотводчика.
  3. Рекомендуемый коэффициент запаса: не менее 1.5.

DANGER

Запрещается использовать конденсатоотводчики в условиях, превышающих максимальный перепад давления, так как это приведет к скоплению конденсата!

JH7.5R-X

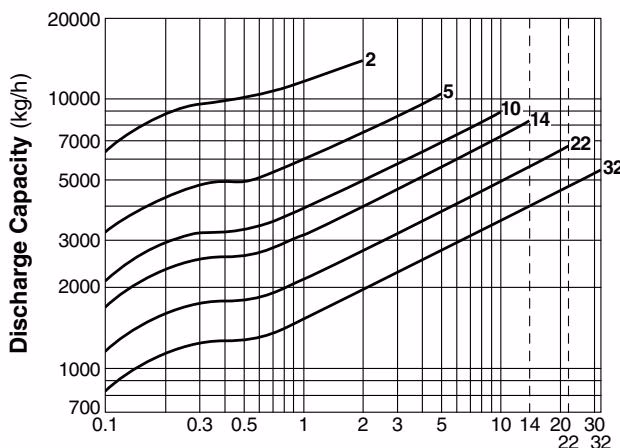

ТЛВ TLV JH7.5R-B График пропускной способности TLV JH7.5R-X

JH7.5R-B

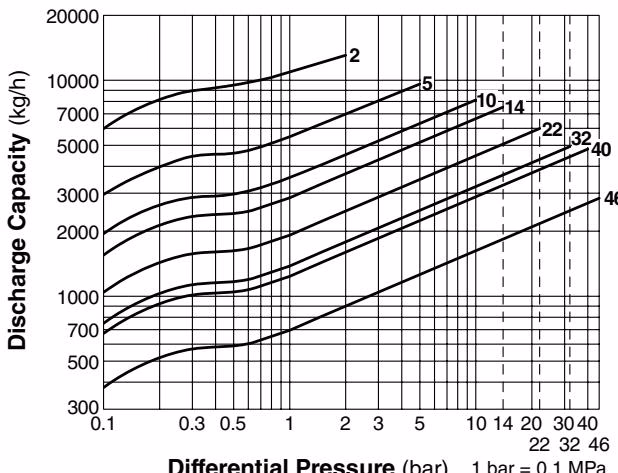

График пропускной способности TLV JH7.5R-B

Установка и схема обвязки

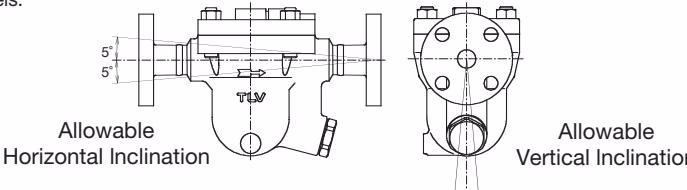

Допустимый угол наклона при установке TLV JH7.5R-B

  1. Перед установкой обязательно снимите все защитные пломбы.
  2. Перед установкой конденсатоотводчика продуйте подводящий трубопровод для удаления грязи и масла.
  3. Устанавливайте конденсатоотводчик в пределах допустимого угла наклона (горизонтальный и вертикальный допуск). Убедитесь, что стрелка на корпусе совпадает с направлением потока.
  4. Устанавливайте конденсатоотводчик в самой нижней части трубопровода или оборудования, чтобы конденсат естественным образом стекал в него под действием силы тяжести. Подводящая труба должна быть как можно короче и иметь как можно меньше изгибов.
  5. Обеспечьте надлежащую опору для труб в пределах 800 мм с обеих сторон от конденсатоотводчика.
  6. Установите байпасный клапан для отвода конденсата, а также впускной и выпускной клапаны для изоляции конденсатоотводчика в случае его выхода из строя или при проведении технического обслуживания.
  7. Устанавливайте обратный клапан на выходе конденсатоотводчика всякий раз, когда к трубопроводу сбора конденсата подключено более одного конденсатоотводчика.

Осмотр и техническое обслуживание

Эксплуатационные проверки должны проводиться не реже двух раз в год или в соответствии с условиями эксплуатации конденсатоотводчика. Выход конденсатоотводчика из строя может привести к падению температуры в оборудовании, ухудшению качества продукции или потерям из-за утечки пара.

DANGER

НИКОГДА не подвергайте поплавок прямому нагреву. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к авариям с серьезными травмами или повреждением имущества и оборудования.

Моменты затяжки (JH7.5R-B)

ДетальМомент затяжки (Н·м)Размер под ключ (мм)
Гайка крышки20030
Клапан60046
Заглушка клапана80046
Дренажная пробка10026
Седло клапана воздухоотводчика3019
Направляющая воздухоотводчика15030

Поиск и устранение неисправностей

ПроблемаПричинаСпособ устранения
Конденсат не отводится (блокировка) или отводится плохоПоплавок поврежден или заполнен конденсатомЗамените поплавок
Клапан, фильтр или трубопровод забиты ржавчиной или накипьюОчистите
Биметалл поврежденЗамените на новый биметалл
Рабочее давление превышает максимально допустимое, или недостаточный перепад давленияСравните технические характеристики с фактическими условиями эксплуатации
Произошло паровое запираниеПродуйте через байпас или закройте впускной клапан и дайте конденсатоотводчику остыть
Пар выходит или просачивается из выпускного отверстия (пролетной пар)Ржавчина и накипь скопились вокруг седла клапана или под поплавкомОчистите
Клапан поврежденЗамените на новый клапан
Поплавок деформирован или покрыт накипьюОчистите или замените поплавок
Конденсатоотводчик установлен с превышением максимально допустимого угла наклонаИсправьте установку
Возникает вибрация конденсатоотводчикаУдлините подводящий трубопровод, затем надежно закрепите его
На поверхности биметаллического клапана и/или седле клапана имеются отложения или царапиныОчистите или замените на новый биметалл и/или седло клапана
Утечка пара не из выпускного отверстияИзнос или повреждение прокладокЗамените прокладки
Утечка из эродированных полостей корпуса или крышкиЗамените конденсатоотводчик
Использован неправильный момент затяжки крышкиЗатяните с надлежащим моментом
Поплавок часто повреждаетсяВозникает гидравлический ударОсмотрите трубопровод на наличие проблем, вызывающих гидроудар
