КПД до 99,8%
Бюркерт (BURKERT) Тип 3361 (артикул 345730) — это инновационный электромоторный двухходовой регулирующий клапан, разработанный для сложных условий эксплуатации. Электромоторный привод с шарико-винтовой передачей позиционирует регулирующий конус с высочайшей точностью. Уникальной особенностью является высокая скорость позиционирования до 6 мм/с, которая практически без задержек реагирует на сигналы процесса и может быть изменена в соответствии с требованиями заказчика. Колебания давления или удары в среде не влияют на положение клапана.
Оптимизированный по потоку корпус клапана может быть оснащен до 5 различными седлами для точной адаптации к требованиям заказчика. Привод и клапан идеально согласованы друг с другом благодаря закрытой конструкции и прочной поверхности, что обеспечивает выполнение гигиенических требований по быстрой очистке без остатков. Благодаря степени защиты IP65/IP67 и высокой ударо- и виброустойчивости, Тип 3361 надежно работает даже в суровых условиях окружающей среды.
Общие технические данные
| Характеристики продукта | Описание |
|---|---|
| Конструкция | Регулирующий клапан |
| Номинальный диаметр | DN 25 (NPS 1) |
| Присоединение | Clamp (DIN 32676 серия A) |
| Безопасное положение (при сбое питания) | С накопителем энергии SAFEPOS energy-pack: открытое, закрытое или свободно программируемое положение. Без накопителя энергии: блокировка в последнем положении |
| Направление потока | Против направления закрытия (под седло) |
| Рабочее давление | 0...25 бар(изб) |
| Номинальное давление | PN 25 (DIN EN 1333) |
| Значение Kv (вода) | 12 м³/ч |
| Характеристика расхода | Равнопроцентная, линейная (по запросу) |
| Утечка в седле | Класс III, IV и VI (DIN EN 60534-4) |
| Рабочее напряжение | 24 В пост. тока ± 10 % (максимальная остаточная пульсация 10 %) |
| Класс защиты | III (DIN EN 61140) |
| Степень защиты | IP65/IP67 (DIN EN 60529), NEMA 4X |
Материалы
INFO
Регулирующий клапан Тип 3361 поставляется с различными вариантами присоединения. Материалы соответствуют материалу корпуса клапана.

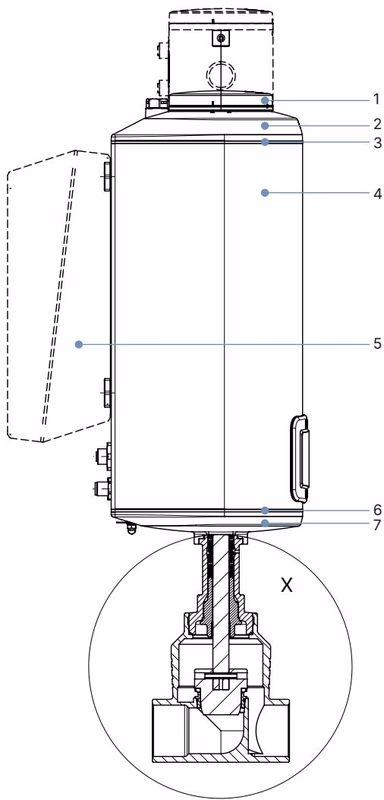

Материалы привода
| № | Компонент | Материал |
|---|---|---|
| 1 | Корпус дисплея/глухая крышка/корпус шлюза | PPS (стандарт), нержавеющая сталь 1.4301 (для ATEX/IECEx) |
| 2 | Крышка привода | PPS (AG2) / PC (AG3) |
| 3 | Уплотнение | EPDM |
| 4 | Корпус привода | Алюминий с порошковым покрытием |
| 6 | Уплотнение | EPDM |
| 7 | Основание привода | PPS (AG2) / Нержавеющая сталь 1.4308 (AG3) |

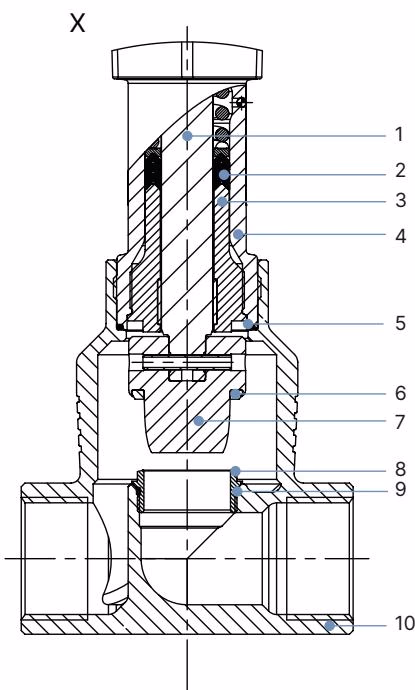

Материалы корпуса клапана
| № | Компонент | Материал |
|---|---|---|
| 1 | Шпиндель | Нержавеющая сталь 1.4401 (316)/1.4404 (316L) |
| 2 | Уплотнение шпинделя | V-образные кольца PTFE (наполненные) с пружинной компенсацией |
| 3 | Направляющая шпинделя | Нержавеющая сталь 1.4404 (316L) |
| 4 | Трубка сальника | Нержавеющая сталь 1.4401 (316) |
| 5 | Уплотнение корпуса клапана | Графит или PTFE |
| 6 | Уплотнение седла | PTFE (для артикула 345730) |
| 7 | Регулирующий конус | Нержавеющая сталь 1.4571 (опционально закаленная) |
| 8 | Седло клапана | Нержавеющая сталь 1.4571 (опционально закаленная) |
| 9 | Уплотнительное кольцо седла | EPDM или PTFE |
| 10 | Корпус клапана | Нержавеющая сталь CF3M |
Размеры

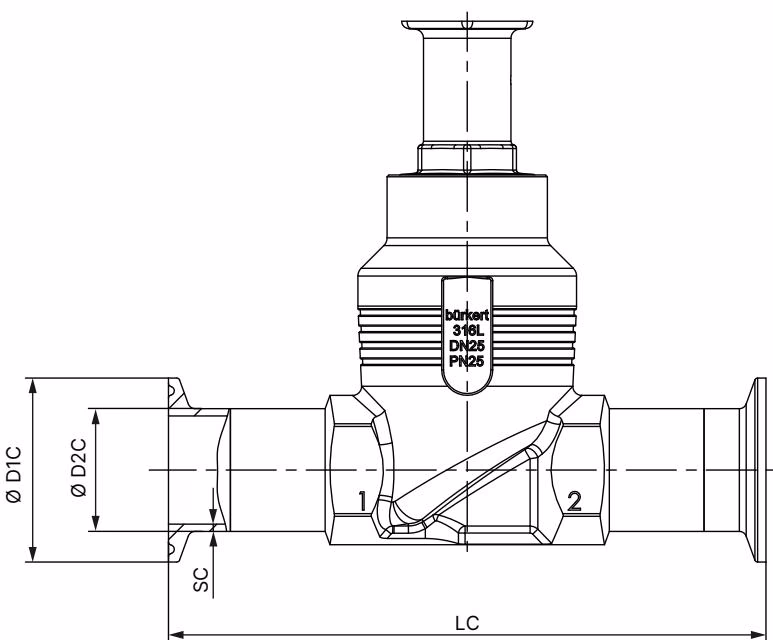

Корпус с соединением Clamp
Размеры в мм, если не указано иное.
| Номинальный диаметр | Clamp: DIN 32676 серия A (Труба: DIN 11850-2) | |||
|---|---|---|---|---|
| DN | LC | Ø D2 C | Ø D1 C | SC |
| 15 | 126 | 19 | 34 | 1.5 |
| 20 | 136 | 23 | 34 | 1.5 |
| 25 | 173 | 29 | 50.5 | 1.5 |
| 32 | 179 | 35 | 50.5 | 1.5 |
| 40 | 193 | 41 | 50.5 | 1.5 |
| 50 | 218 | 53 | 64 | 1.5 |

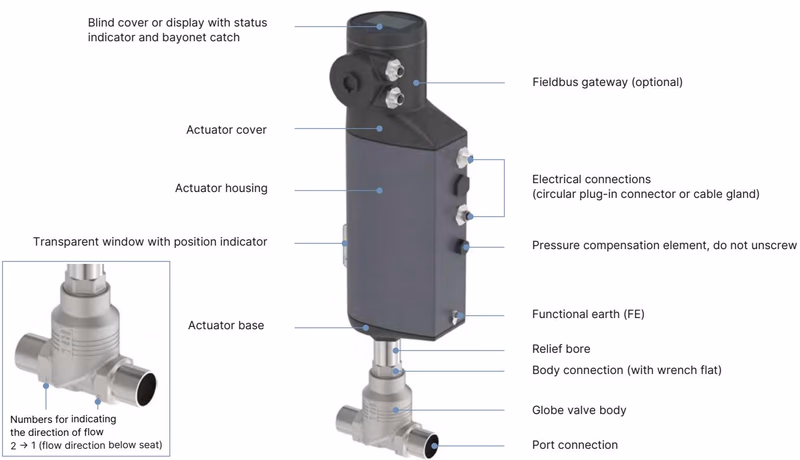

Конструкция и сборка продукта
Электромоторный линейный привод состоит из бесщеточного двигателя постоянного тока, редуктора и системы шпинделя, которая передает усилие на запорный элемент. Встроенная электроника управляется либо стандартными сигналами, либо через полевую шину (цифровую).
Техническое обслуживание и сервис
WARNING
Опасность травмирования из-за высокого давления. Перед началом работ на системе или устройстве сбросьте давление и опорожните трубопроводы. Замена запасных частей должна производиться только обученными специалистами с использованием соответствующих инструментов.
Замена регулирующего конуса
- Установите рабочее состояние на РУЧНОЕ (MANUAL).
- Переместите клапан в открытое положение.
- Отключите напряжение питания. Подождите, пока светодиодное кольцо не погаснет.
- Снимите привод с корпуса клапана.
- Выбейте штифт с помощью подходящего пробойника (4 мм для DN 10-20, 5 мм для DN 25-50).
- Снимите старый регулирующий конус и установите новый на шпиндель.
- Совместите отверстия, обоприте регулирующий конус на призму и осторожно вбейте новый штифт.
- Установите привод обратно на корпус клапана и подайте напряжение питания.
- Запустите функцию X.TUNE для настройки управления положением.
- Верните рабочее состояние в АВТОМАТИЧЕСКОЕ (AUTOMATIC).
