铸铁材质
耀希达凯（Yoshitake）TB-5 是一款高性能倒吊桶式疏水阀，采用球墨铸铁阀体及独特的内部结构（自由浮动杠杆系统）。内部零件全部为不锈钢材质，确保了超群的耐久性与可靠性。其间歇式动作可消除热交换器中的空气隔热墙，极大地提高了热效率，节能效果显著。
特点
- 特殊的内部结构（自由浮动杠杆系统、球阀等）确保超群的耐久性。
- 内部零件全部为不锈钢材质，采用独特的内部结构，因此性能可靠。
- 间歇式动作消除热交换器中的空气隔热墙，极大地提高了热效率，因此节能效果显著。
- 内置过滤器和两重分离系统，提供优异的抗水垢能力。
- 提供大排气孔和内置式止回阀等多种选购件。
规格
| 型号 | TB-5 |
|---|---|
| 最高压力 | 1.0 MPa |
| 最高工作差压 | 请参见“排量图表” |
| 最高温度 | 220℃ |
| 阀体材质 | 球墨铸铁 |
| 阀瓣、阀座材质 | 不锈钢 |
| 吊桶材质 | 不锈钢 |
| 连接方式 | JIS 10K FF 法兰盘型 |
| 公称直径 | 15A-50A |
孔径尺寸与最高工作差压
| 最高工作差压 MPa | 公称直径 15A-25A | 公称直径 32A-50A |
|---|---|---|
| 3/8 (9.5mm) | - | 0.21 |
| 9/32 (7.1mm) | - | 0.56 |
| 1/4 (6.4mm) | - | 0.87 |
| 7/32 (5.6mm) | - | 1.0 |
| 1/8 (3.2mm) | 0.56 | - |
| 7/64 (2.8mm) | 0.87 | - |
| #38 (2.5mm) | 1.0 | - |
排量图表
以下图表显示的是实际运行中的饱和冷凝水排量。
选型注意
此处显示的排量为表示差压下的连续排量。通常选择安全系数为正常值 2～3 倍的蒸汽疏水阀。 圆圈内的数值为最高工作差压(kgf/cm²)。白色圆圈内的数值代表标准产品，绿色圆圈内的数值代表定制产品。

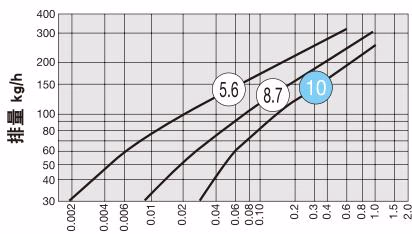

15A-25A

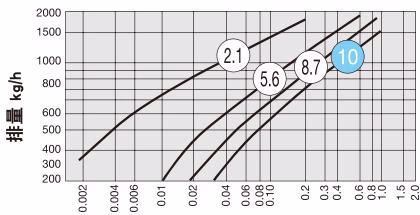

32A-50A
尺寸 (mm)和重量 (kg)
| 公称直径 | L | H | H1 | 插塞 | 重量 |
|---|---|---|---|---|---|
| 15A | 175 | 177 | 98 | NPT 3/8 | 4.5 |
| 20A | 195 | 177 | 98 | NPT 3/8 | 4.9 |
| 25A | 215 | 177 | 98 | NPT 3/8 | 6.2 |
| 32A | 280 | 336 | 190 | NPT 1/2 | 18.3 |
| 40A | 280 | 336 | 190 | NPT 1/2 | 18.7 |
| 50A | 290 | 336 | 190 | NPT 1/2 | 19.6 |
尺寸图纸
15A-25A
32A-50A

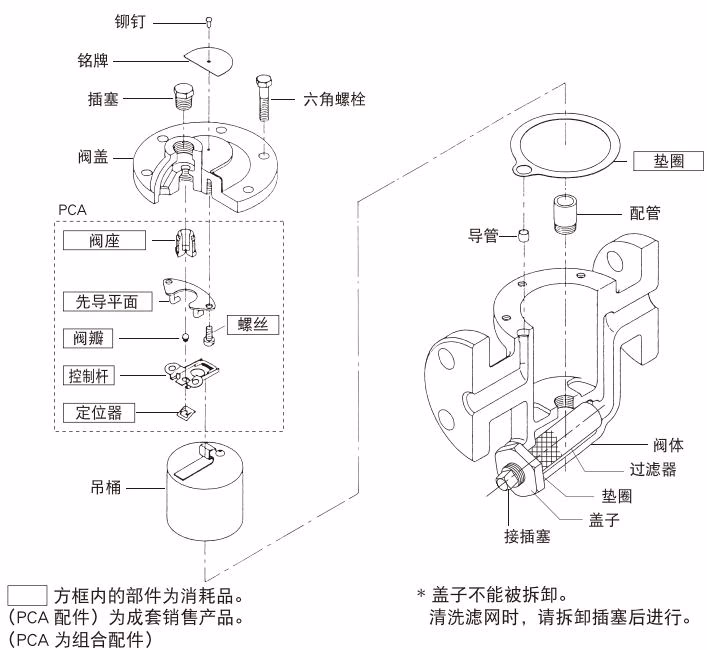

分解图与零件清单
维护信息
分解图中方框内显示的零件名称为消耗件。当清洁滤网时，请拆下插塞并进行吹扫。PCA 表示零件复合组件。
详细零件材质表
| 序号 | 部品名 | 材质 |
|---|---|---|
| 1 | 本体 | 球墨铸铁 |
| 2 | ふた (阀盖) | 铸铁 |
| 3 | プラグ (插塞) | 不锈钢 (15A-25A) / 碳钢 (32A-50A) |
| 4 | ガスケット (垫片) | 软钢或铁材 |
| 5 | ストレーナキャップ (过滤网盖) | 碳钢 (15A-25A) / 铸铁 (32A-50A) |
| 6 | ストレーナ (过滤网) | 不锈钢 |
| 7 | 入口案内管 | 碳钢 |
| 8 | バケット (吊桶) | 不锈钢 (15A-25A) / 不锈钢及铸铁 (32A-50A) |
| 9 | レバー (杠杆) | 不锈钢 |
| 10 | 弁体 (阀瓣) | 不锈钢 |
| 11 | 弁座 (阀座) | 不锈钢 |
| 12 | パイプ (导管) | 不锈钢 |
| 13 | ガスケット (垫片) | 无石棉 |
| 14 | 六角ボルト (螺栓) | 碳钢 |
| 15 | 铭板 | 不锈钢 |
| 17 | プラグ (插塞) | 碳钢 |
选购件
下列选购件为定制件。如需更多信息，请与我们联系。
- 带大排气孔式 (LV)
- 带热敏排气桶式 (T)
- 带防排气孔堵塞用钢丝式 (VW)
- 带内置止回阀式 (V)
选项限制
15A～25A 蒸汽疏水阀上只能安装带内置止回阀式或带热敏排气桶式其中的一种。
