耀希达凯（Yoshitake）TAV-2 是一款专为自来水系统设计的自动吸排气阀。当管道或储罐内产生负压时，该阀门可快速吸入空气，有效防止流体逆流。同时，它能根据系统需求自动进行吸气和排气操作。

特点

• 负压时可快速吸入空气，防止逆流。
• 根据吸气和排气需要，自动运行。

规格

适用流体	自来水
工作压力	0.05-1.0 MPa
吸气阀作动压力	-1.0 kPa (100 mmAq) 以下 (吸气口低于压力0)
最高温度	0-80°C (无冷冻条件)
材质 (阀体)	铸造青铜 (经NPb处理)
材质 (浮球)	耐热树脂
材质 (排气阀填料)	合成橡胶
管道连接口	JIS R
吸排气口	JIS Rc 1/4 (φ8软管接头)

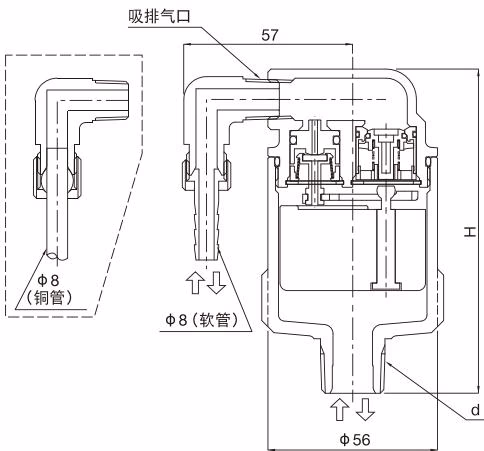

尺寸和重量

公称直径	d	H (mm)	吸排气口	重量 (kg)
15A	Rc 1/2	107	Rc 1/4	0.8

性能与管道连接

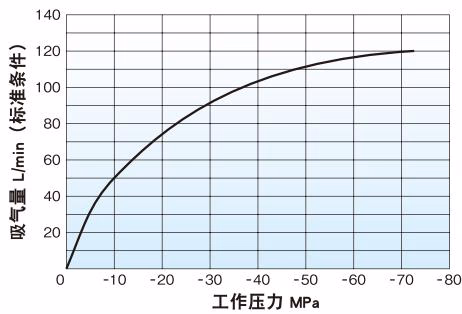

吸气量图表

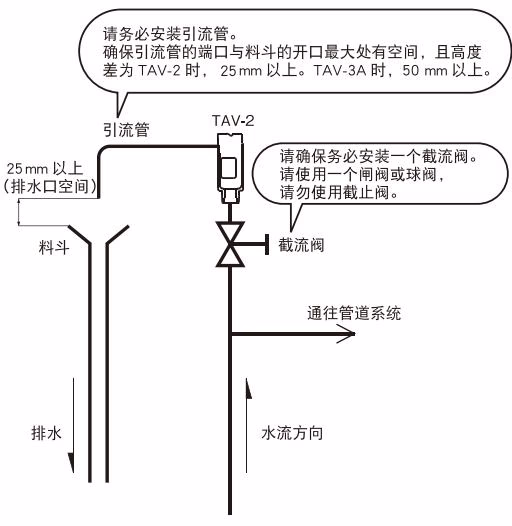

管道连接示例

排气量图表

结构与零部件

序号	部品名	材质	数量
1	浮球本体 (Float Body)	PE	1
2	排气阀阀座 (Exhaust Valve Seat)	青铜 (CAC406C)	1
4	O型圈 (O Ring)	NBR	1
5	排气阀填料 (Exhaust Packing)	EPDM	1
6	O型圈 (O Ring)	NBR	1
7	排气阀弹簧 (Exhaust Spring)	不锈钢 (SUS304)	1
8	排气阀阀体 (Exhaust Valve)	青铜 (CAC406C)	1
9	弹簧座 (Spring Holder)	青铜 (CAC406C)	1
10	杠杆板 (Lever Bord)	PPO	1
11	阀体 (Body)	青铜 (CAC406)	1
12	阀盖 (Cover)	青铜 (CAC406)	1
15	孔用C型挡圈 (C Type Retaining Rings)	不锈钢 (SUS420J2)	1
16	孔用C型挡圈 (C Type Retaining Rings)	不锈钢 (SUS420J2)	1
20	O型圈 (O Ring)	NBR	1
21	O型圈 (O Ring)	NBR	1
22	弹簧 (Spring)	不锈钢 (SUS304)	1
23	滤芯 A (Cartridge A)	PPO	1
24	滤芯 B (Cartridge B)	PPO	1
25	滤芯 C (Cartridge C)	PPO	1
26	浮球轴 (Float Shaft)	PE	1
40	软管接头 (Hose Joint)	黄铜 (C3604)	1

安装时注意事项

安装与安全

• 万一从产品排气口有漏水状况，将引流管安装在吸排气口，引向料斗（排水沟）。（引流管的端口和料斗溢出边缘，请保持 15 mm 的空间。）
• 使用热水时，可能会产生由流体的泄漏引起的烫伤或周围环境污染。
• 冬季气温较低或长期不使用水时，请进行排水操作。

维护与管道

• 安装产品前先清洗管道内部的污物、水垢等。
• 连接产品至管道系统时，请注意粘着剂的量及胶布或胶带的位置。
• 请勿自行拆卸分解产品。
• 为确保检查、维修、和修理所需要的足够空间。请勿安装在天井里或墙壁内等。
• 请垂直安装在空气流通的场所。
• 为确保检查、维修，请安装截流阀（闸阀、球阀、旋塞等）。但请勿使用截止阀。
