耀希达凯（Yoshitake）TA-2 快速排气阀是空调系统和给排水系统不可或缺的组件。管道系统内混入空气会导致热效率降低、产生噪音或引起设备腐蚀。TA-2 系列设置了快速排气机构，可以在初始供水时比传统排气阀更快地排出管道内的大量空气，从而大幅缩短供水所需的时间，确保供水顺畅。

应用

建筑设备、工业设备、集合住宅。

特点

• 设置快速排气机构，可以在初始供水时快速排出管道内的空气，确保供水顺畅。
• 与传统排气阀相比具有更宽的压力范围，可适用于从低压到高压的各种工况。
• 即使在长期运行中阀座表面受损，其部件也易于从外部进行更换、维护和检查。
• 由于阀座采用合成橡胶，阀门无泄漏。
• TA-2 的阀体为电沉积涂装，便于防锈。
• TA-2C 阀体内外均采用尼龙 11 涂装，具有极佳的耐腐蚀性。
• TA-5 和 TA-5F 的阀体由铸青铜制成，可防止产生红水（生锈）。

规格和性能

型号	TA-2 / TA-2C	TA-5 / TA-5F
适用流体	冷水和热水、油（比重：0.8以上）	冷水和热水、油（比重：0.8以上）
工作压力	0.01 - 1.0 MPa	0.01 - 1.0 MPa
快速排气阀的工作压力范围	0.01 MPa 以下	0.01 MPa 以下
最高温度	90°C (TA-2) / 60°C (TA-2C)	90°C (TA-5) / 120°C (TA-5F)
阀体材质	球墨铸铁 (FCD450)	铸青铜
阀盖材质	青铜	青铜
阀瓣材质	黄铜	黄铜
副阀	黄铜 (装有 NBR 阀瓣)	黄铜 (TA-5: 装有 NBR 阀瓣 / TA-5F: 装有 FKM 阀瓣)
浮球材质	不锈钢	不锈钢
连接方式	JIS Rc 螺纹型	JIS Rc 螺纹型

备注

• TA-2 的阀体进行了电泳涂装以防锈。
• TA-2C 的间歇使用最高温度为 90°C。
• 当产品与外部大气温差达到 40°C 或以上时，应进行保温处理（TA-2C）。

尺寸和重量

公称直径	d	d1	H	C	重量 (kg)*
15A	Rc 1/2	Rc 3/8	153	114	3.18
20A	Rc 3/4	Rc 3/8	153	114	3.18
25A	Rc 1	Rc 3/8	157	114	3.22
32A	Rc 1-1/4	Rc 3/8	157	114	3.22

*此重量为 TA-2 及 TA-2C 的数据。

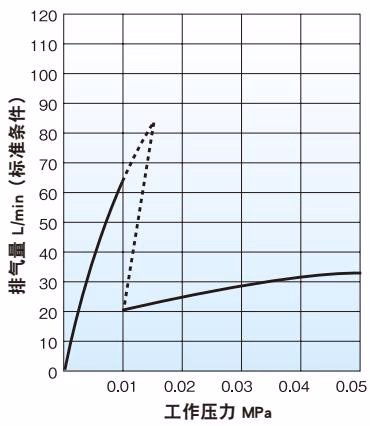

快速排气能力

运行原理

1. 通水前： 浮球 [7] 处于低位，副阀（浮动阀体） [2] 呈打开状态。
2. 通水时： 当水开始流入阀门时，管道内的空气被水推动，从快速排气孔排出。
3. 通水完成： 流入产品的水将浮球 [7] 托起，与浮球相连的阀瓣 [3] 关闭。
4. 空气流入时： 当空气流入产品时，浮球 [7] 立即下降，同时阀瓣 [3] 也下降，因此空气通过快速排气孔排出。

结构

编号	部件名称
1	阀座
2	游动阀体（副阀）
3	阀瓣
4	阀体导向件
5	吊架
6	阀盖
7	浮球
8	阀体

安装和操作注意事项

注意

1. 请将本产品垂直安装在空气容易聚集的地方。如果不遵守此规定，产品将无法正常发挥作用。
2. 安装本产品前，请清除管道内部的异物和水垢。如果不遵守此规定，异物和水垢进入产品内部可能会导致产品无法正常工作。
3. 将本产品安装到管道上时，请用扳手拧紧阀体的六角部分。不要过度拧紧。如果不遵守此规定，会导致阀体变形并引起故障。
4. 请将产品的出口端引至安全的地方，以防漏水。

• 请在入口处安装截流阀（旋塞或闸阀），以便于维护和检查。
• 由于管道内有可能会由异物、水垢等引起泄漏，请如图所示连接排气孔的管道，防止出口端排水逆流到排水沟。
• 当由异物、水垢等引起泄漏时，用截流阀截流，从排气孔卸下阀座进行清理。

故障排除

故障	原因	对策
无法排气	1. 入口侧的截流阀已关闭。 2. 管道压力高于最佳水平。	1. 完全打开截流阀。 2. 降低管道压力或更换为高压型号产品。
有水流出	1. 副阀（游动阀体） [2] 卡入异物。 2. 副阀（游动阀体） [2] 损坏。 3. 浮球 [7] 损坏，失去应有功能。	1. 拆卸产品并清洁副阀。 2. 更换副阀 [2]。 3. 更换浮球 [7]。

拆卸步骤

警告

在拆卸或维护前，请完全排空产品和管道内部的压力。如果不遵守此注意事项，可能会因残留压力而导致受伤。

1. 使用扳手（对边宽度：36 毫米）拆下阀座。
2. 取下 O 形圈 (P-28)。
3. 取下副阀（游动阀体）。
4. 拆下阀盖的紧固螺栓 (M10)。
5. 取下固定浮球的销钉，然后取下浮球。
6. 取下十字槽盘头十字螺钉 (M4)（使用十字螺丝刀）。
7. 取下固定阀瓣的销钉，然后取下阀瓣和浮球。
8. 取下阀体导向件（对边宽度：14 毫米）和吊架。

爆炸图
