耀希达凯（Yoshitake）SU-50H 是一款高性能的球墨铸铁过滤器，主要用于清除冷却水和工业水系统中的灰尘及异物。作为 SU-50 系列（该系列还包括 SU-50、SU-50S 和 SU-50SS 型号）的旗舰型号，SU-50H 能够承受高达 2.0 MPa 的工作压力和 80°C 的流体温度。这些过滤器标配 60 目不锈钢滤网，并采用带 O 型密封圈的阀盖，确保可靠的防漏性能。SU-50H 采用标准螺栓阀盖和 JIS 20KRF 法兰连接，而 SU-50S 和 SU-50SS 型号则采用快开式吊架设计，操作人员无需拆卸沉重的螺栓即可轻松拆卸阀盖并清洗滤网。该系列产品为重型工业管道网络提供了多功能的集成方案。

特点

• 球墨铸铁阀体： SU-50H 型号采用坚固的球墨铸铁阀体，最大承受压力可达 2.0 MPa。
• 优质滤网： 标准的不锈钢滤网可提供优异的防锈性能和长期耐用性。
• 密封可靠： 阀盖配有 O 型密封圈，密封性能良好，防止外部泄漏。
• 快开式设计： SU-50S 和 SU-50SS 型号采用快开式结构，容易拆卸和清洗滤网。

技术规格

型号	SU-50H	SU-50, SU-50S	SU-50SS
适用流体	水、油	水、油	水、油、冲洗水
公称直径	50A, 65A, 80A, 100A, 150A	50A, 65A, 80A, 100A, 150A	50A, 65A, 80A, 100A, 150A
最高压力	2.0 MPa	1.0 MPa	1.0 MPa
最高温度	80°C	80°C	80°C
连接方式	JIS 20KRF 法兰型	JIS 10KFF 或 EN PN16 法兰型	JIS 10KFF 或 EN PN16 法兰型
阀体材质	球墨铸铁	球墨铸铁	球墨铸铁，带环氧涂层
阀盖材质	球墨铸铁	碳素铸钢	不锈钢
O型密封圈	NBR	NBR	NBR
滤网材质	不锈钢	不锈钢	不锈钢
孔数	φ6-1.42个孔/cm²	φ6-1.42个孔/cm²	φ6-1.42个孔/cm²
目数	标准 60目	标准 60目	标准 60目

定制滤网

根据客户特定过滤要求，可提供 20～250 目的定制滤网。

尺寸与重量

公称直径	L (mm)	H1 (SU-50H)	H1 (SU-50S)	H2 (SU-50H)	H2 (SU-50S)	重量 SU-50H (kg)	重量 SU-50S/SS (kg)
50A	243	166	166	88	140	13.0	13.0
65A	254	166	166	88	140	15.0	15.0
80A	300	204	204	98	163	20.0	20.0
100A	315	230	230	103	166.5	29.0	28.0
150A	455	385	385	137	211	73.5	72.0

性能

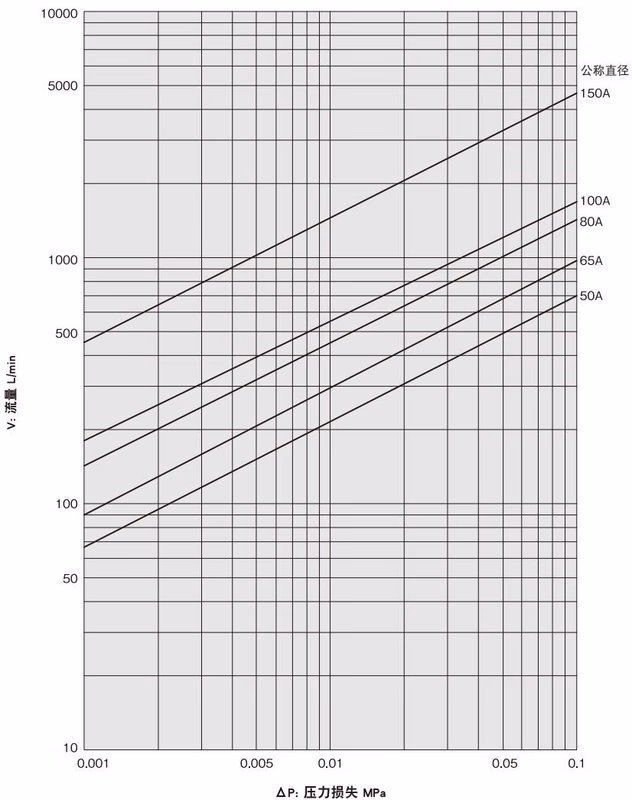

压力损失图表（适用于水）

标准流速

过滤器的公称直径通常应与管道通径相同。如果过滤器的公称直径小于管道通径，可能会导致压力损失急剧增加。

流体	标准流速
水与油	2 m/s (2~4 m/s)

结构与零部件

序号	零部件	序号	零部件	序号	零部件
1	阀体	6	吊环螺母	11	螺钉
2	阀盖	7	螺栓	12	平垫圈
3	吊架悬臂	8	O型密封圈	13	弹簧垫圈
4	滤网	9	塞子	14	铭板
5	双头螺栓	10	塞子

安装

1. 在过滤器两端安装压力表，可通过观察压力损失来判断过滤器的堵塞情况。
2. 安装时，请确保阀盖 (2) 位于上方。

安装注意事项

• 安装前请确认流体流动方向与产品上的箭头方向一致。如果安装方向错误，产品将无法正常工作。
• 由于本产品较重，在连接管道时，请使用悬吊装置稳固支撑产品。对于 SU-50S 和 SU-50SS 型号，可以使用吊环螺母进行悬吊。
• 管道安装时，请确保不会将不自然的外力、弯曲应力或振动传递给产品。

维护所需空间

必须保留足够的空间用于维护和清洗滤网。

公称直径	尺寸 A (mm)	尺寸 B (mm)
50A, 65A	300	180
80A	350	210
100A	400	220
150A	600	280

维护与检查

严重危险

在拆卸和检查之前，请释放产品、管道和设备内的所有压力。如果内部为高温流体，请将产品阀体冷却至可徒手触摸的程度再进行拆卸。产品或管道内残留的压力可能会导致受伤或烫伤。

故障排除

故障现象	原因	措施及处理
流体不流动	1. 滤网堵塞。 2. 过滤器两端的截止阀关闭。	1. 拆开过滤器并清洗滤网。 2. 打开截止阀。
压力损失过大	1. 滤网堵塞。 2. 压力表出现故障。 3. 相对实际流量而言，公称直径过小。	1. 拆开过滤器并清洗滤网。 2. 更换压力表。 3. 使用公称直径更大的过滤器。
未能清除异物	1. 滤网损坏。	1. 拆开过滤器并更换滤网。（为防止水锤损坏，切勿立即打开快速阀门）。
更换滤网时无法拆卸阀盖	1. 产品内部处于真空状态。 2. 阀盖和阀体卡在一起。	1. 破坏管道内的真空状态。 2. 参见阀盖拆卸说明。
发生外部泄漏	1. O型密封圈损坏。 2. 阀盖未正确组装。	1. 安装新的 O型密封圈。 2. 按照组装说明正确组装。

滤网的拆卸

适用于 SU-50 / SU-50H 型号：

1. 拆下螺栓。
2. 拆下阀盖。如果无法取下阀盖，可将 M8 螺栓旋入阀盖上的两个孔中，直到阀盖顶起，取下阀盖后再拆下 M8 螺栓。
3. 从阀体中取出滤网，用压缩空气和清洁剂进行清洗。

适用于 SU-50S 型号：

1. 用螺丝刀松开吊环螺母。
2. 将悬臂移开，使其不接触阀盖。对于 150A，移开两侧悬臂。
3. 取下阀盖。如果无法取下，将阀盖上的一个螺钉移到另一侧，均匀旋入两个螺钉直到阀盖顶起。
4. 取出滤网并进行清洗。

拆卸后的组装

1. 清洁阀体以及阀盖上与 O 型密封圈接触的部位。
2. 将滤网装入清洁后的阀体中。
3. 在新的 O 型密封圈上涂抹硅脂并将其装入阀盖的槽内，然后将阀盖装配到阀体上。
4. 对于 SU-50/50H 型号，拧紧螺栓。
5. 对于 SU-50S 型号，将悬臂放回双头螺栓的位置，然后拧紧吊环螺母。操作前请确认平垫圈和弹簧垫圈已安装在悬臂上。

吊环螺母推荐拧紧扭矩：

• 50A, 65A: 20 N·m
• 80A - 150A: 30 N·m

易耗品更换时间

零部件名称	耐用寿命 (大致标准)
O型密封圈	更换阀盖时或每 3 年。
滤网	每 5 年。
