耀希达凯（Yoshitake）SCV-3 是一款对夹式止回阀，旨在防止流体逆流。它广泛应用于蒸汽或水（热水）管道等系统，可有效防止水锤现象。

特点

• 适用于各种法兰规格的薄饼型（对夹式）止回阀，安装时无需测量设备。
• 管道可水平或垂直方向连接安装。

规格参数

适用流体	蒸汽、冷水和热水
最高压力	2.0 MPa
适用温度	5 - 220 °C
最低开启压力	0.003 MPa
阀体材质	铸造不锈钢（SCS14A）
阀瓣材质	铸造不锈钢（SCS14A）
连接方式	对夹式

WARNING

由于本产品在阀座处有微量泄漏，因此不可使用于要求完全封闭的管道系统。该产品无法拆卸。

结构、尺寸和重量

序号	零件名称	材质
1	阀体	铸造不锈钢 (SCS14A)
2	阀瓣	铸造不锈钢 (SCS14A)
3	弹簧	不锈钢 (SUS316)
4	弹簧座	不锈钢 (SUS316)

公称直径	$\phi$ d	$\phi$ d_1	L	$\phi$ D	$\phi$ D_1	A	重量 (kg)
15A	15	35	16	43	28	63	0.2
20A	20	45	19.5	53	35	69.5	0.3
25A	25	51	22	63	41.5	80.5	0.4
32A	32	60.5	28	72.5	49.5	90.5	0.7
40A	40	70	31.5	82	57.5	101	0.9
50A	50	90	40	95.5	76	115	1.5
65A	65	102	45	116	87	142	2.2
80A	80	121	50	129.5	105.5	153.5	2.9
100A	100	145	60	154.5	128	180	4.5

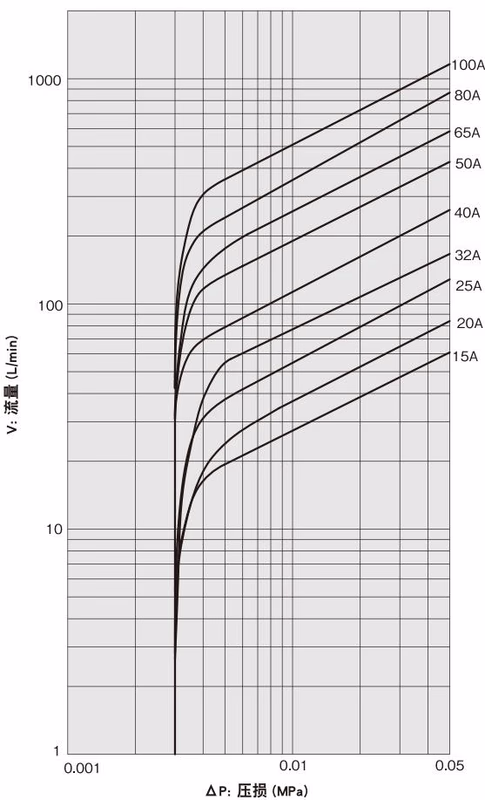

压力损失图表

可连接法兰规格一览表

公称直径	JIS 5K	JIS 10K	JIS 16K	JIS 20K	ASME 125lb	ASME 150lb	ASME 250lb	ASME 300lb	PN 6	PN 10	PN 16	PN 25	PN 40
15A	○	○	○	○	×	○	×	○	○	○	○	○	○
20A	○	○	○	○	×	○	×	○	○	○	○	○	○
25A	○	○	○	○	○	○	○	○	○	○	○	○	○
32A	○	○	○	○	○	○	○	○	○	○	○	○	○
40A	×	○	○	○	○	○	○	○	○	○	○	○	○
50A	×	○	○	○	○	○	○	○	○	○	○	○	○
65A	○	○	○	○	○	○	○	○	○	○	○	○	○
80A	×	○	○	○	○	○	○	○	○	○	○	○	○
100A	×	○	○	○	○	○	○	○	×	○	○	○	○

注：表格中的“○”表示可连接，“×”表示不可连接。

安装与操作

安装注意事项

1. 将产品连接到管道前，请务必清除管道内的异物和水垢。否则可能导致异物进入并引起阀座泄漏。
2. 安装产品时，请检查方向，确保流体流动方向与产品上的箭头方向一致。方向错误会导致流体无法通过。
3. 将产品连接到管道时，应避免对产品施加过大的负载、扭矩或振动。务必将产品牢固连接到管道上，否则可能导致流体泄漏，引发烫伤或财产损失。

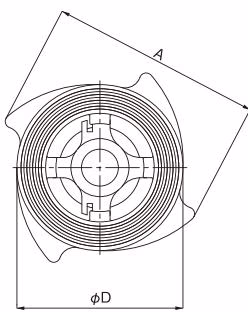

连接管道时，请如图所示，将阀体翅片部与螺栓相接，产品和法兰盘的中心部对齐。

操作注意事项

通入流体前，请确保流体流向管道末端时没有危险。如果紧固不牢，高温流体可能会喷出并导致烫伤。

安装所需部件

安装 SCV-3 需要使用螺栓、螺母和垫片。

垫片安装注意事项

如下表所示，垫片的内径在进口侧和出口侧是不同的。请参考下表以免连接错误，否则将导致外部泄漏。安装时务必使用合适的垫片，垫片必须能承受 2.0 MPa 的最高压力。

公称直径	进口垫片外径	进口垫片内径	进口数量	出口垫片外径	出口垫片内径	出口数量	垫片材质	螺栓规格 × 长度	螺栓数量
15A	$\phi$ 58	$\phi$ 22	1	$\phi$ 58	$\phi$ 28	1	非石棉	M12×70	4
20A	$\phi$ 63	$\phi$ 28	1	$\phi$ 63	$\phi$ 35	1	非石棉	M12×75	4
25A	$\phi$ 74	$\phi$ 35	1	$\phi$ 74	$\phi$ 42	1	非石棉	M16×80	4
32A	$\phi$ 84	$\phi$ 43	1	$\phi$ 84	$\phi$ 50	1	非石棉	M16×90	4
40A	$\phi$ 89	$\phi$ 49	1	$\phi$ 89	$\phi$ 58	1	非石棉	M16×95	4
50A	$\phi$ 104	$\phi$ 61	1	$\phi$ 104	$\phi$ 77	1	非石棉	M16×100	4
65A	$\phi$ 124	$\phi$ 84	1	$\phi$ 124	$\phi$ 88	1	非石棉	M16×110	4
80A	$\phi$ 134	$\phi$ 90	1	$\phi$ 134	$\phi$ 106	1	非石棉	M16×120	8
100A	$\phi$ 159	$\phi$ 115	1	$\phi$ 159	$\phi$ 129	1	非石棉	M16×130	8

注：进口垫片等同于 JIS B2404 表4 10K 尺寸。垫片厚度为 1.5mm。

维护与故障排除

维护注意事项

在拆卸和检查之前，请彻底排空阀门、管线和设备内部的压力，并将阀门冷却至可徒手触摸的温度。否则可能会因残余压力或阀门周围溢出的流体导致受伤或烫伤。

故障现象	原因	排除方法
流体不流动	1. 阀体与阀瓣的接触面卡死。 2. 安装方向错误。	1. 如果阀瓣无法移动，请更换产品。 2. 确认产品上的箭头指示，并正确安装。
流体逆流	1. 阀体与阀瓣的接触面磨损。 2. 内部零件损坏。	1. 更换产品。 2. 更换产品。
