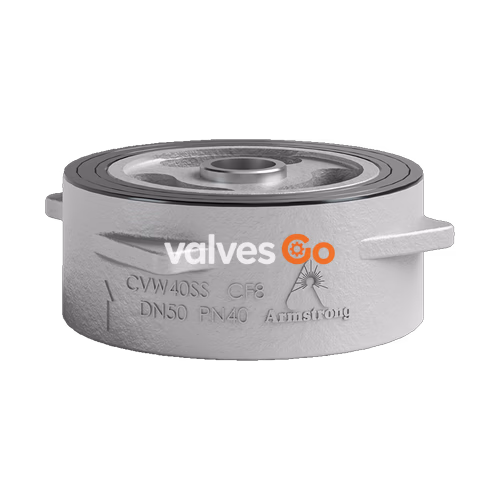

阿姆斯壮（Armstrong）CVW40系列对夹升降式止回阀旨在有效地防止管路中的介质倒流。适用于热水、凝结水、油等非腐蚀性流体管线。与传统旋启式、升降式止回阀相比，CVW40系列体积小、重量轻、结构紧凑、安装简单快捷。采用不锈钢阀体，寿命长、可靠性好。

安装对中设计

阀体上的“凸轮”设计使之易于安装。旋转阀体，使“凸轮”与法兰连接螺栓接触，从而确保该阀位于管道正中。

工作原理

对夹升降式止回阀属于自动阀门，是靠介质的压力而打开，当介质流动停止，在介质发生逆流前，靠弹簧的作用力而关闭阀门。

打开

关闭

主要材质

部件	材质
阀体	不锈钢 ASTM A351 CF8
阀瓣	不锈钢 ASTM A351 CF8
阀盖	不锈钢 ASTM A351 CF8
弹簧	304不锈钢

工作条件

• 设计参数： PN40
• 常温最大工作压力： 4.0 MPa
• 最高工作温度： 425°C
• 最低工作温度： -25°C
• 壳体试验压力： 6.0 MPa

安装说明

1. 确定正确的安装条件和流体流动方向。
2. 对夹式止回阀安装在两个管道法兰之间。可安装于法兰密封面形式为RF面和FF面的法兰之间，适用于PN40以下压力等级的法兰。
3. 使用标准垫片、长螺栓或螺柱（不属该阀配置），拧紧法兰螺栓时，按对角次序拧紧。

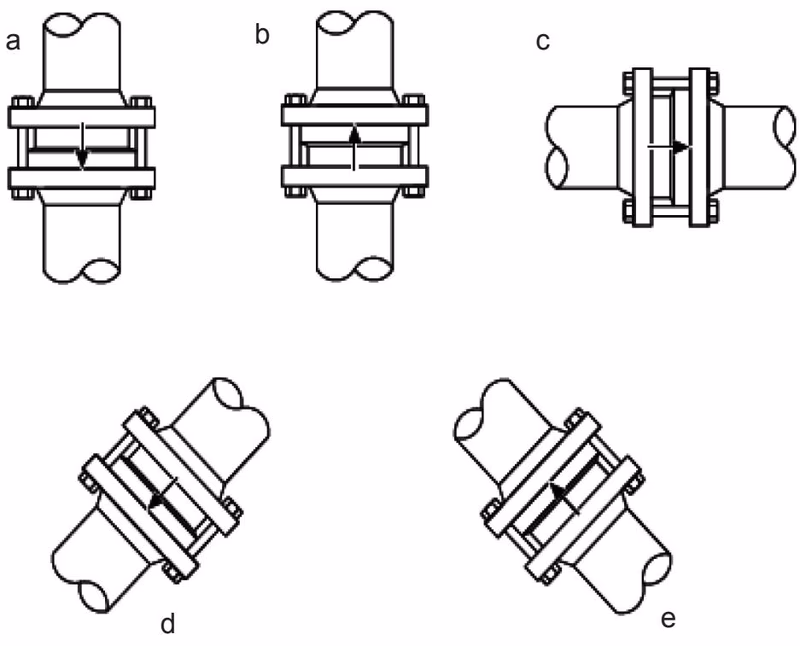

4. CVW40 止回阀可安装在任何平面上。安装时注意介质流动方向应与阀体箭头所示方向一致。
5. 不带弹簧的阀安装于垂直管道上时，请注意按照流向从下向上。

应用限制

止回阀不适用于有严重脉冲的场合，如靠近压缩机。

最小开启压力

在使用中系统压力不小于最小开启压力（KPa，1KPa=101.93mm水柱）。

流向	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
上	8.26	6.16	4.01	5.19	4.05	2.19	3.65	2.25	2.23
水平	6.85	4.98	3.02	4.25	3.02	1.50	2.80	1.43	1.28
下	5.44	3.80	2.01	3.31	1.99	0.83	1.91	0.61	0.32

外形尺寸和重量

公称通径	A (mm)	B (mm)	C (mm)	D (mm)	重量 (kg)
DN15	61	30	42	15	0.2
DN20	78	30	52	20	0.33
DN25	78	30	66	25	0.44
DN32	91	35	76	32	0.7
DN40	103	35	86	40	0.76
DN50	119	40	99	50	1.0
DN65	154	50	125	65	2.1
DN80	158	60	134	80	2.4
DN100	189	75	160	100	4.3

保养维修与故障排除

阀门应存放在干燥、通风的室内，长期存放的阀门应定期检查，特别注意阀门密封面的清洁，防止密封面的损伤。

安全警告

维护时请注意需要确认系统压力降为零(表压)，并等产品温度降到常温后才可以进行。维护前请确认管道中的介质已经被阻断，否则有可能因介质的泄漏等造成人身伤害。

更换弹簧步骤

1. 将需换簧阀门从管道上拆卸下来，阀盖向上放平稳。
2. 平稳拧下阀盖，取出需更换的弹簧。
3. 垂直放入弹簧，套在阀瓣轴上。
4. 拧紧阀盖。

故障排除

可能发生的故障	发生故障的原因	消除方法
密封面渗漏	密封面有污物附着	将污物清除干净
	密封面损坏	研磨或更换
关闭不严	弹簧间隙有污物卡阻导致弹簧失效	清除污物
	弹簧疲劳破损	更换弹簧
