耀希达凯 (Yoshitake) GP-1010 蒸汽用先导式减压阀是一款可安心用于从小流量到大流量各种工况的产品，广泛应用于建筑公用设施、空调系统和工厂设备等领域。

特点

• 与传统减压阀相比，工作性能和耐久性显著提高。
• 采用球形主阀，密封性良好，大大减少阀座泄漏（符合 ANSI 4 级标准）。
• 满足 SHASE-S106 标准减压阀（日本空调·卫生工业学会标准）。
• 简洁坚固的内部结构。

规格

项目	规格
适用流体	蒸汽
一次压力	0.1 - 1.0 MPa
二次压力	0.05 - 0.9 MPa（一次压力的 90% 以下表压）
最低压差	0.05 MPa
最大减压比	20:1
最高温度	220°C
阀座泄漏量	额定流量的 0.01% 以下
连接方式	JIS Rc 螺纹

材质

部件	材质
阀体	球墨铸铁
阀瓣、阀座	不锈钢
活塞、汽缸	黄铜或青铜
垫片	无石棉垫片

注：同时提供法兰连接的 GP-1000 系列型号，以及全不锈钢制（GP-1000AS）或接液部件不锈钢制（GP-1000SS）的型号。针对 GP-1010，也可提供带调节手柄的型号（GP-1011）。

尺寸及重量

公称直径	d	L (mm)	H1 (mm)	H (mm)	重量 (kg)
15A	Rc 1/2	150	64	285	7.0
20A	Rc 3/4	155	64	285	7.0
25A	Rc 1	160	67	300	8.5
32A	Rc 1-1/4	190	82	323	12.0
40A	Rc 1-1/2	190	82	323	12.5
50A	Rc 2	220	93	347	18.0

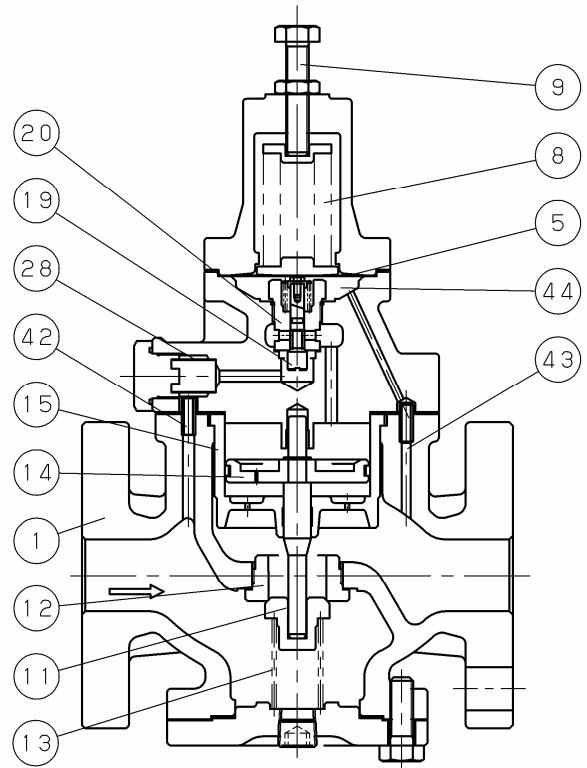

动作说明

编号	部件名称	编号	部件名称
1	阀体	15	汽缸
5	先导阀膜片	19	先导阀主阀
8	调节弹簧	20	先导阀阀座
9	调节螺丝	28	过滤器
11	主阀	42	一次侧压力流通口
12	阀座	43	二次侧压力检测口
13	主阀弹簧	44	先导膜片室
14	活塞

通过减压阀的节流作用（绝热膨胀）来降低压力。其结构由起节流作用的主阀和阀座及调节机能的调节弹簧、膜片、先导阀和活塞组成。

1. 当减压阀安装正确时，当调节弹簧处于自由状态，主阀和先导阀主阀在弹簧的作用下关闭。当一次侧截止阀缓慢打开，高压流体流入时，一次侧压力作用在主阀背面并通过滤网经一次侧压力流通口作用在先导阀阀芯背面。
2. 当旋入调节螺栓时，调节弹簧压缩并弯曲膜片，使先导阀阀体打开。
3. 来自一次侧流通口的一次侧压力通过先导阀阀座作用于活塞的上部。该压力大于从下方施加到主阀上的一次侧压力和主阀弹簧的弹力，主阀被推开，流体从一次侧流向二次侧。
4. 流入二次侧的部分流体通过二次侧压力检测口进入膜片室。膜片检测二次压力，并调节先导阀的开度，同时与调节弹簧的负载保持平衡。
5. 从一次侧压力流通口流入的流体将根据先导阀开度的变化改变流入活塞上部的流体量，并调节主阀开度以将二次压力控制到正确的压力。

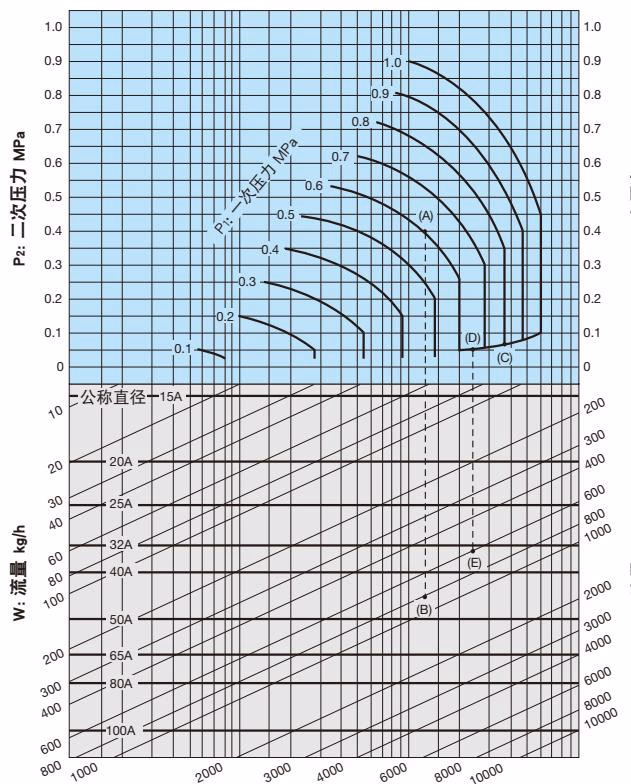

公称直径选择

在选择一次压力 0.8 MPa、二次压力 0.05 MPa 和蒸汽流量 600 kg/h 的减压阀公称直径时：

1. 先找到一次压力 0.8 MPa 与对角线的交点 (C)。
2. 从此交点向左找到与二次压力为 0.05 MPa 的交点 (D)。
3. 从交点 (D) 垂直向下找到与流量为 600 kg/h 的交点 (E)。
4. 由于交点 (E) 介于公称直径 32A 和 40A 之间，故选择较大的直径 40A。

安全系数

将安全系数设为 80% 至 90%。

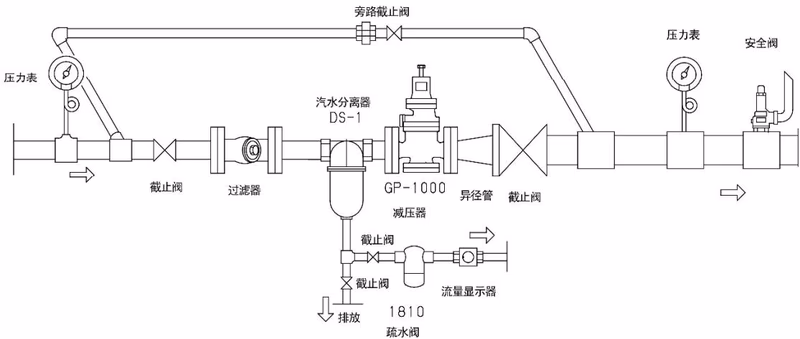

安装要领

安装注意事项

• 由于本产品较重，将其安装在管道中时，请使用起重装置或类似装置将其支撑牢靠。
• 请务必在产品的入口侧安装过滤器（80 目左右）。
• 作为警报用，请在产品的出口侧安装安全阀。
• 在产品的入口侧和出口侧，请务必安装压力表。
• 在减压阀前面，请务必安装防止冷凝水障碍的疏水阀。
• 在安装电磁阀等快速开关阀时，请与产品相隔 3m 以上。
• 进行二段减压时，与产品之间的距离请相距 3m 以上。
• 减压阀周围请安装旁通管。
• 连接配管时请在产品上下留出空间，以便拆解检查。

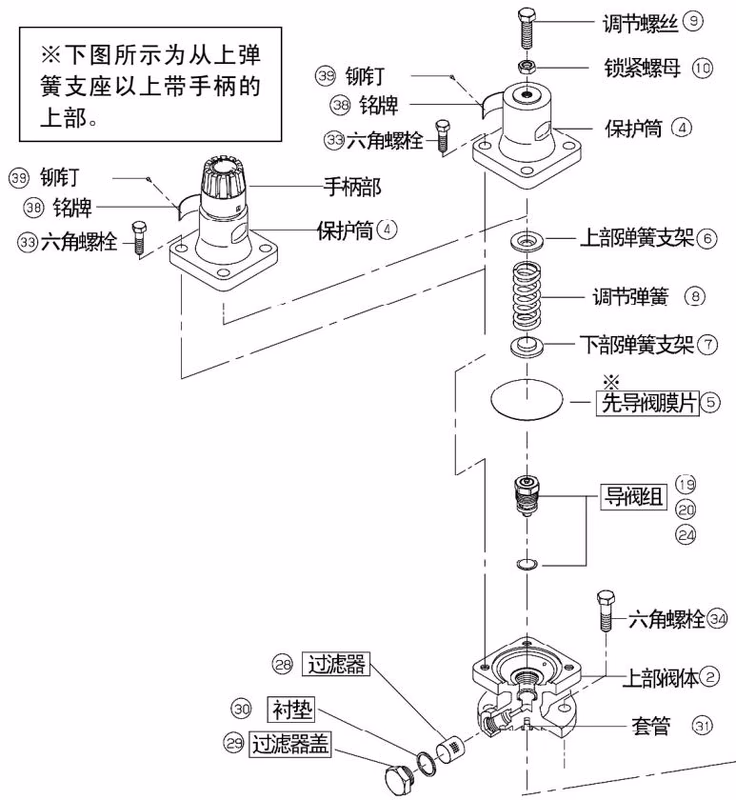

维护要领

消耗部件更换周期：

• 先导阀膜片：2年
• 活塞环：3年
• 内圈：3年
• 导阀套件：5年
• 垫片：2年
• 过滤器：5年
