耀希达凯 (Yoshitake) 150F-F 是一款法兰连接的摆板型流量显示器（视镜），设计用于通过视觉检查管道内的流体流动情况。它广泛应用于制造工厂的设备保护或过程控制。该产品采用球墨铸铁阀体和钢化玻璃，适用于最高 1.0 MPa 和 150°C 的冷热水、油类及其他非危险性流体。

特点

• 可通过阀瓣（摆板）和刻度板轻松检查流量变化。
• 即使摆板显示最大流量，流体产生的压力损失也只有 0.01 MPa，对流体压力没有影响。
• 可以与水平或垂直管道连接。
• 玻璃部件属于消耗材料。

WARNING

当摆板型用于蒸汽冷凝水时，请使用带云母板的产品（型号：150FM），且最高工作压力限制在 0.6 MPa。请勿将 65-150A 的摆板型（如 150F-F）用于蒸汽冷凝水。

规格

型号	150F-F
适用流体	冷水和热水、油、其它非危险性流体
公称直径	65A-150A
最高工作压力	1.0 MPa
最高温度	150°C
最大热冲击	100°C
阀体材质	球墨铸铁
玻璃材质	钢化玻璃
摆板材质	不锈钢
连接方式	JIS 10K FF 法兰盘型

尺寸 (mm) 和重量 (kg)

公称直径	d	L (mm)	W (mm)	重量 (kg)
65A	65	235	97	15.1
80A	73	235	97	15.5
100A	100	277	130	27.0
125A	125	336	155	37.3
150A	140	380	165	62.0

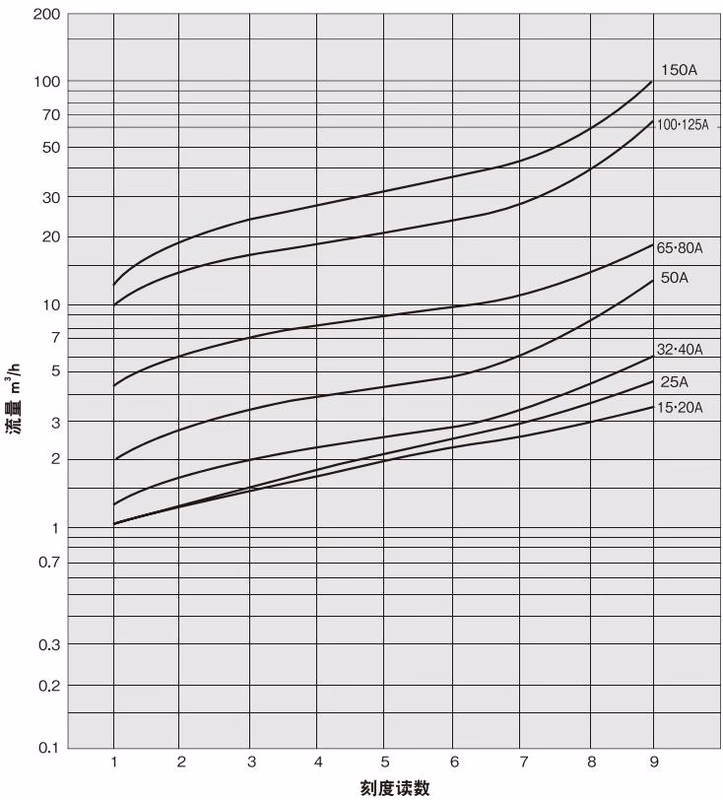

流量特性图表

（水用，水平配管）

INFO

以上图表中显示的流量特性仅供参考，不能用于实际测量。

安装与操作

安装注意事项

WARNING

1. 在将产品连接到管道之前，请确认产品规格足以满足使用条件。不遵守此注意事项可能会导致产品无法正常工作。
2. 在将产品连接到管道之前，请清除管道内部的异物和污垢。不遵守此注意事项可能会导致玻璃因异物划伤而损坏，或者因水垢/油污导致玻璃不透明而无法看清流体。
3. 安装时，请检查产品的方向，使流体流动方向与产品上标记的箭头方向一致。产品安装方向错误会导致其无法正常工作。
4. 请勿对产品施加过大的载荷、扭矩或振动。不遵守此注意事项可能会导致泄漏。

操作注意事项

DANGER

1. 在初始运行和日常运行期间，请勿对产品施加急剧的温度变化。急剧的温度变化可能会损坏玻璃，导致流体喷出。
2. 当产品用于高温流体时，请勿徒手触摸产品。含有高温流体的产品可能会烫伤皮肤。
3. 请勿重新拧紧产品的盖子。不遵守此注意事项可能会损坏玻璃，导致流体喷出。

TIP

玻璃属于消耗件。如果玻璃厚度被侵蚀超过 10%，或者有划痕或缺陷，或者在接触某种流体后变得不透明，请更换玻璃。

故障排除

故障	原因	补救措施
摆板不移动	1. 摆板被粘在玻璃内表面的异物卡住。 2. 摆板被玻璃内表面的划痕卡住。 3. 流量未达到最小极限。 4. 流体未流动。 5. 产品安装方向与流体流动方向相反。	1. 拆卸并清洁产品以清除异物。 2. 拆卸产品并更换损坏的部件。 3. 将产品更换为公称直径能确保达到最小极限流量的产品。 4. 检查管道。 5. 正确重新安装产品。（使阀体上的箭头标记与流动方向一致。）
无法观察到流体流动	1. 异物粘在玻璃内表面，或玻璃被弄脏。 2. 玻璃内表面有侵蚀或划痕。	1. 拆卸并清洁产品以清除异物。 2. 拆卸产品并更换玻璃。
外部泄漏	1. 垫片泄漏。 2. 玻璃损坏。	1. 拆卸产品并更换垫片。 2. 拆卸产品并更换玻璃。

拆卸与重新组装

拆卸

WARNING

在拆卸和检查之前，请完全释放产品、管道和设备内部的压力。当流体温度较高时，请将产品冷却至可以徒手触摸的状态。

1. 完全释放产品内部的压力。
2. 拆下螺栓和螺母。
3. 取下盖子和玻璃。
4. 如果玻璃粘在阀体上难以取下，请将盖子放在玻璃上，使玻璃的外圆周与盖子的内圆周贴合，然后敲击盖子的外侧。

重新组装

TIP

清洁阀体、盖子和玻璃的垫片空间。玻璃和垫片是消耗件。在重新组装产品时，请用新的替换它们。

1. 按刻度板、玻璃和垫片的顺序将它们安装到盖子上，然后将它们组装到阀体上。 将刻度板安装在可以从产品外部读取的位置。此外，使摆板指针指向最小刻度值。

2. 要将盖子固定在阀体上，首先用螺栓和螺母将它们暂时拧紧，然后使用扭矩扳手按以下表格中指定的扭矩均匀拧紧。拧得过紧会损坏玻璃。

拧紧扭矩

公称直径	拧紧扭矩
65A-125A	29.4 N·m
150A	68.6 N·m

爆炸图
