全不锈钢材质
TLV LA6-CE、LA6-SF、LA6-P 和 LA6-EP 是全不锈钢结构的紧凑型热静力式排气阀，采用垂直安装，并具有“故障常开”特性，专为洁净蒸汽系统设计。
该产品采用了高性能 X-元件的革命性设计。这是一种新型的机械结构，内部密封有热敏液体，阀门基于热敏液体和水之间的饱和温度差来打开或关闭。X-元件对温度变化非常敏感，并能以很高的精度做出响应，在启动后立即快速排放空气及大量冷凝水，从而大大缩短了启动时间。它还对运行过程中积聚的热空气反应非常敏感，从而防止空气绑。
特点
- 自动排放饱和蒸汽温度以下的空气。
- 结构紧凑、安装便捷。
- 工况发生变化时，能迅速作出反应。
- 能承受过热蒸汽和水锤。
- 便于维护、降低维护成本。
- 密封性强。
- LA6-P 可内部电化抛光至 0.8 μm Ra、外部抛光至 1.2 μm Ra，进一步防止细菌的衍生。
- 也可用作破真空阀。
工作原理

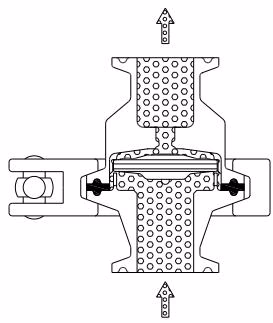

1. 启动空气和气体排放 最初，X-元件是打开的，管道中的空气被迅速排出，从而大大缩短了设备的启动时间。
2. 关闭位置 当最初的空气和气体被排放完毕，并且蒸汽流入时，升高的温度导致X-元件立即关闭。如果X-元件周围的温度接近蒸汽饱和温度，则阀门将保持关闭状态。

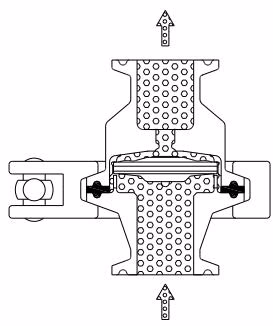

3. 空气和气体排放 当X-元件的温度由于流入的空气而降低时，X-元件收缩以打开阀门并允许空气排放。
规格
WARNING
正确安装，请勿超越指定的工作压力、工作温度和其它特定条件范围使用本产品。产品使用不当会导致损坏或故障从而引发严重的事故。如果使用本产品的国家或地区的技术标准和法规对上述规格有特殊限制，应遵照当地规定使用本产品。
| 型号 | LA6-CE | LA6-SF | LA6-P* |
|---|---|---|---|
| 连接方式 | 卡箍接头 / 管接头 | 卡箍接头 / 管接头 | 卡箍接头 / 管接头 |
| 口径 | 15, 20, 25 mm (ISO) / 1/2", 3/4", 1" (ASME-BPE) / 8, 10, 15, 20, 25 mm (ISO) | 15, 20, 25 mm (ISO) / 1/2", 3/4", 1" (ASME-BPE) / 8, 10, 15, 20, 25 mm (ISO) | 15, 20, 25 mm (ISO) / 1/2", 3/4", 1" (ASME-BPE) / 8, 10, 15, 20, 25 mm (ISO) |
| 最大工作压力 (MPaG) PMO | 0.6 | 0.6 | 0.6 |
| 最小工作压力 (MPaG) | 0.01 | 0.01 | 0.01 |
| 最大工作温度 (℃) TMO | 165 | 165 | 165 |
| X-元件过冷度 | 22℃以内 | 22℃以内 | 22℃以内 |
| X-元件类型 | 标准型 | 标准型 | 电化抛光 |
| 卡箍类型 | 2片式卡箍 (抛光) | 2片式卡箍 (抛光) | 3片式卡箍 (抛光) |
| 表面处理（内表面/外表面） | 普通机加工 | 0.8 μm Ra / 1.2 μm Ra (精加工) | 抛光至 0.8 μm Ra / 1.2 μm Ra |
*也承做电化抛光、粗糙度0.4 μm Ra的LA6-EP型。
受压外壳的设计条件（非工作条件）：
- 最大允许压力 (MPaG) PMA：1.0
- 最大允许温度 (℃) TMA：185
结构与材质
| 序号 | 名称 | 材质 | JIS | ASTM/AISI |
|---|---|---|---|---|
| 1 | 上阀体 | 不锈钢 | - | AISI316L |
| 2 | 下阀体 | 不锈钢 | - | AISI316L |
| 3 | X-元件 | 不锈钢 | SUS316L | AISI316L* |
| 4 | 阀体卡箍 | 铸不锈钢 | - | A351 Gr.CF8 |
| 5 | 阀体垫圈** | 高性能氟树脂 | - | - |
| 6 | 蝶形螺母 | 不锈钢 | - | - |
*等同标准。 **阀体垫圈配备 GYLON BIO-PRO，符合 FDA 21 CFR 177.1550，USP VI级和 EC 1935/2004 标准。
尺寸
卡箍接头
| 口径 | L (mm) | φD (mm) | φd (mm) | 重量 (kg) |
|---|---|---|---|---|
| 15 [1/2"] | 65 | 34 [25] | 15.2 [9.4] | 0.5 |
| 20 [3/4"] | 65 | 34 [25] | 19.3 [15.75] | 0.55 |
| 25 [1"] | 65 | 50.5 | 22.6 [22.1] | 0.6 |
*ISO 2852卡箍接/ISO 2037管接，ASME-BPE(兼容类Tri-Clamp接口)。[ ] ASME-BPE(兼容类Tri-Clamp接口)。
管接头
| 口径 | L (mm) | L1 (mm) | φD (mm) | t (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 8 | 90 | 20 | 13.5 | 1.6 | 0.5 |
| 10 | 90 | 20 | 17.2 | 1.6 | 0.55 |
| 15 | 90 | 20 | 21.3 | 1.6 | 0.55 |
| 20 | 90 | 20 | 26.9 | 1.6 | 0.55 |
| 25 | 90 | 20 | 33.7 | 2.0 | 0.6 |
*符合ISO1127，也承做其它标准。

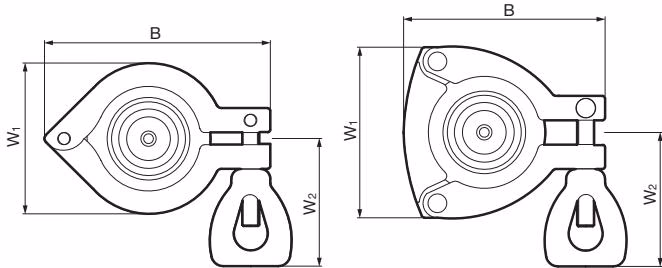

阀体卡箍
| 口径 | 2片式: LA6-CE/LA6-SF (B / W1 / W2) | 3片式：LA6-P (B / W1 / W2) |
|---|---|---|
| 8, 10, 15, 20, 25 | 92 / 62 / 55 mm | 82 / 70 / 55 mm |

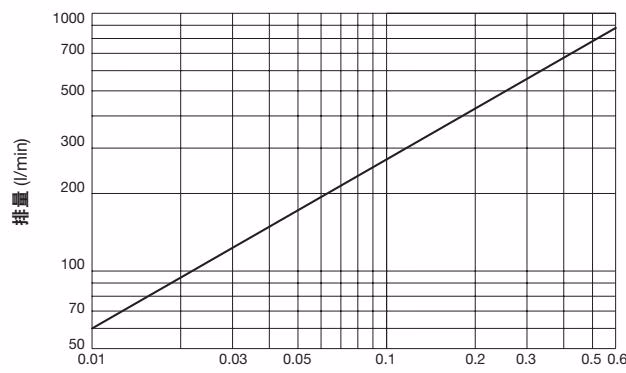

空气排放量
- 压差是指排气阀的入口端和出口端的压力差。
- 排量指在标准大气压下，20℃的空气当量。
安装与维护
WARNING
采取一定的措施，避免人员直接接触到本产品出口如果不采取相应的措施，产品出口处排出的流体可能导致烫伤或其它伤害。
WARNING
应先等产品内部压力达到大气压力、表面温度达到室温后才能进行拆卸。产品表面温度很高或内部压力未达到大气压时进行拆卸，产品内部残留的流体排放时易导致人员烫伤，其它伤害或设备损坏。
- 安装前，请先从产品上取下所有保护封贴。
- 安装产品前，请吹扫入口管内任何管道废料、杂质和油污。吹扫干净后关闭进口截止阀。
- 使用本产品从蒸汽设备中去除空气时，请安装在空气易于聚集的地方（一般来说是远离蒸汽入口的地方）。为了提高空气清除效率，还应在蒸汽设备的前面（主侧面）安装一个排气阀。
- 请垂直安装本产品，确保排气阀上的箭头方向与介质流动方向一致。
- 确保将出口侧通过管道连接通向排放点以避免排放的热介质造成伤害。请勿将出水管浸入水中，如果管道吸入含有铁锈和水垢的水，可能会导致排气阀故障。
- 打开进口截止阀，检查并确认本产品是否正常工作。向本产品供应蒸汽后，冷却排气阀后，进一步拧紧卡箍。
故障诊断
| 故障 | 原因 | 处理 |
|---|---|---|
| 无气体或空气排出（堵塞）或排出的量很少 | X-元件卡在阀座上 | 清除杂质 |
| 阀座阻塞 | 清扫阀座或用新阀座更換 | |
| 过滤网堵塞 | 清除杂质 | |
| 本产品工作压力超过最大指定压力或本产品入口和出口之间的压差过小 | 对比疏水阀的指定工作条件和实际工作条件 | |
| 在排气阀出口处有蒸汽泄漏 (蒸汽吹放/蒸汽泄漏) | X-元件阀和阀座之间有锈蚀或水垢 | 清除杂质 |
| X-元件阀和阀座已损坏 | 用新X-元件和/或阀座更换 | |
| X-元件已破裂 | 更换新的X-元件 | |
| 安装错误 | 修正产品的安装位置 | |
| 产品振动 | 加长进口管线长度，确保管路固定 | |
| 蒸汽从其它位置泄漏 | 垫圈老化或损坏 | 更换新的垫圈 |
| 使用了不正确的拧紧扭矩 | 拧紧到相应扭矩值 (蝶形螺母: 8.0 N·m) |
