TLV JA3 及 JAF3 是装于管道末端的轻型自由浮球式空气疏水阀，可自动排放压缩空气系统中的冷凝水和油。JA3 采用螺纹连接和球墨铸铁阀体，而 JAF3 采用法兰连接。两款型号均采用自动调节型自由浮球，在工艺负荷变化时提供连续、平稳和低速的冷凝水排放，即使在低负荷的工况下也不会发生泄漏，确保极佳的空气密封性。
特点
- 工艺负荷变化时，自动调节型自由浮球可提供连续、平稳和低速的冷凝水排放。
- 空气密封性极佳、即使在低负荷的工况下也不会发生泄漏。
- 只有一个运动部件─浮球，避免了集中磨损、不需维修，延长了使用寿命。
- 内置大流通面积过滤网，保证无故障工作。
- 手动排污阀能在疏水阀运行时从阀体外对阀座进行清理，防止污垢积聚。
- 主要内部部件由不锈钢制成。
规格
| 型号 | JA3 | JAF3 |
|---|---|---|
| 连接方式 | 螺纹 | 法兰 |
| 口径 (mm) | 15, 20, 25 | 15, 20, 25 |
| 最大工作压力 (PMO) | 1.6 MPaG | 1.6 MPaG |
| 最大压差 (ΔPMX) | 1.6 MPa | 1.6 MPa |
| 最大工作温度 (TMO) | 100 °C | 100 °C |
| 适用流体 | 空气 | 空气 |
WARNING
为避免非正常运作、事故或人身伤害，请不要超越规格范围使用本产品。不适用于有毒、易燃或其它有害气体。
结构与材质
| 序号 | 名称 | 材质 | JIS | ASTM/AISI |
|---|---|---|---|---|
| 1 | 阀体 (JA3) | 球墨铸铁 | FCD450 | A536 |
| 1 | 阀体 (JAF3) | 铸铁 | FCV400 | A842 Gr.400 |
| 2 | 阀盖 | 球墨铸铁 | FCD450 | A536 |
| 3 | 浮球 | 不锈钢 | SUS316L | AISI316L |
| 4 | 固定螺母垫圈 | 聚四氟乙烯 | PTFE | PTFE |
| 5 | 阀座支撑O型圈 | 丁腈橡胶 | NBR | D2000BF |
| 6 | 阀座 | 丁腈橡胶 | NBR | D2000BF |
| 8 | 阀座固定螺母 | 不锈钢 | SUS420F | AISI420F |
| 12 | 过滤网 | 不锈钢 | SUS430 | AISI430 |
| 14 | 针阀 | 不锈钢 | SUS420F | AISI420F |
| 18 | 通塞揣子 | 不锈钢 | SUS420F | AISI420F |
| 20 | 阀座支撑 | 不锈钢 | SUS420F | AISI420F |
外形尺寸
JA3 螺纹
| 口径 | L (mm) | H (mm) | H1 (mm) | W (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15 | 120 | 130 | 75 | 80 | 2.7 |
| 20 | 120 | 130 | 72.5 | 80 | 2.8 |
| 25 | 137 | 130 | 75 | 80 | 3.0 |
INFO
为防止产生空气绑，需要在疏水阀顶部连接一根平衡管到空气管线中。注意连接到空气管线的位置应高于冷凝水可能积存的位置。

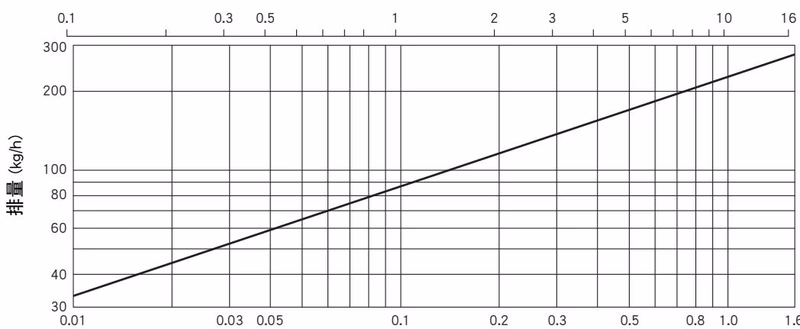

排量
- 压差是指疏水阀的入口端和出口端的压力差。
- 上图只适用于温度低于100℃的冷凝水。
- 排量只针对比重为1的液体。
- 推荐安全系数 : 不小于1.5。
正确安装
- 安装、检查、维护、维修、拆卸、调整和阀门开/关应仅由经过培训的维护人员进行。
- 请安装在不会发生冻结的条件下使用。
- 请安装在不会发生水锤现象的条件下使用。
- 安装前，请务必取下所有保护密封件。
- 安装疏水阀前，吹扫入口管路以清除所有污垢和油污。
- 安装旁通阀以排放冷凝水，并安装入口和出口阀门，以便在疏水阀发生故障或需要维护时隔离疏水阀。
- 将疏水阀安装在管路或设备的最低部分，使冷凝水通过重力自然向下流入疏水阀。入口管应尽可能短，弯头尽可能少。
- 在允许的倾斜度内安装疏水阀，如下所示。同时确保阀体上的箭头标记与流动方向一致。
管路布置
为确保冷凝水正常流入疏水阀，请拆下平衡管塞并安装压力平衡管。将管路的末端连接到空气系统中可能积聚冷凝水位置上方的地方。
运行检查
如果疏水阀向大气排放，可以进行目视检查以帮助决定是否需要立即进行维护或维修。
| 状态 | 描述 |
|---|---|
| 正常 | 冷凝水连续排放，可以听到类似浴缸排水的水流声。冷凝水很少时，几乎没有水流声。 |
| 堵塞 | 没有冷凝水排放。疏水阀很安静，没有噪音。疏水阀表面温度低。 |
| 泄漏 | 空气不断从出口流出，并有连续的强气流冲击表面的声音。 |
| 漏气 | 空气与冷凝水一起通过疏水阀出口排出，并伴有嘶嘶声。 |
如果疏水阀出现堵塞、泄漏或漏气的迹象，请用指尖多次按下通塞揣子进行手动排污，使污垢和油污通过孔口排出。
检查与维护
应至少每半年或根据使用情况定期进行运行检查。有故障的空气疏水阀可能会因漏气而造成损失。
DANGER
切勿对浮球直接加热。浮球可能会因内部压力增加而爆炸，导致严重的人身伤害或财产和设备损坏事故。
零件检查程序：
- 阀体、阀盖： 检查内部是否有污垢、油脂、油膜、铁锈或水垢。
- 垫圈： 检查是否翘曲或损坏。
- 过滤网： 检查是否堵塞、腐蚀或损坏。
- 浮球： 检查是否变形、损坏、有油膜或内部进水。
- 阀座： 检查是否有铁锈、水垢、油膜、磨损或损坏。
故障排除
| 症状 | 原因 | 对策 |
|---|---|---|
| 没有冷凝水排出（堵塞）或排放不良 | 浮球损坏或充满冷凝水 | 更换浮球 |
| 孔口、过滤网或管路被铁锈、水垢或污垢堵塞 | 清洗 | |
| 疏水阀工作压力超过规定的最大压力，或压差不足 | 比较规格和实际工作条件 | |
| 发生空气绑 | 检查并纠正平衡管和入口管布置 | |
| 空气从疏水阀出口排出或泄漏（漏气） | 孔口堵塞或浮球下方积聚了铁锈和水垢 | 清洗 |
| 孔口损坏 | 更换孔口 | |
| 浮球变形或结垢 | 清洗或更换浮球 | |
| 疏水阀安装超过最大允许倾斜角 | 纠正安装 |
