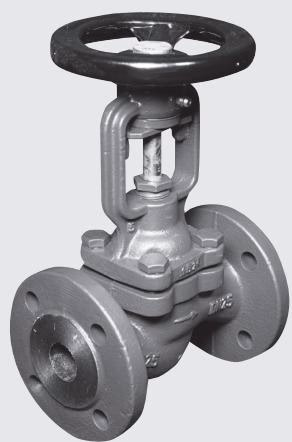

TLV BE8H-16 是一款波纹管密封截止阀，采用法兰连接，设计用于工业系统中的蒸汽、水和其他非危险流体。该系列阀门具备卓越的密封性能，通过波纹管和压盖的双重密封设计，确保了在严苛工作条件下的安全性。

由于采用非旋转阀杆和带有位置指示的免提升手轮，该阀门具有更长的使用寿命和维护便利性。其柱塞和密封环均采用不锈钢材质制造，满足各种管道系统可靠的流体切断需求。

特点

• 两通耐用波纹管密封截止阀，用于蒸汽、水和其他流体。
• 采用波纹管和压盖双重密封，阀杆使用寿命长。
• 具有位置指示的非旋转阀杆和免提升手轮。
• 柱塞和密封环由不锈钢制成。
• 不含石棉、PCB 和 CFC。

WARNING

不适用于有毒、易燃或其它有害气体。

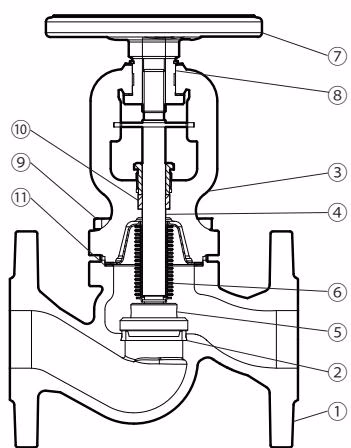

结构配置

阀门由阀体、密封圈、阀帽、阀杆、手轮、压盖、柱塞和柔性波纹管等部件组成。

规格

工厂设计人员有责任选择适合特定工作条件的阀门。

型号	BE8H-16	BE8H-25	BE8H-40 (铸钢)	BE8H-40 (铸不锈钢)
阀体材质	铸铁 EN-GJL-250	球墨铸铁 EN-GJS-400-18-LT	铸钢 GP240GH	铸不锈钢 G-X5CrNiMo19-11-2
连接方式	法兰 PN 16	法兰 PN 25	法兰 PN 40	法兰 PN 40
口径	DN 15 至 200	DN 15 至 200	DN 15 至 200	DN 15 至 200

最大工作压力 (MPaG)

温度 (°C)	-20	-10	50	100	150	200	250	300	350	400
BE8H-16	—	1.6	1.6	1.6	1.44	1.28	1.12	0.96	—	—
BE8H-25	—	2.5	2.5	2.5	2.43	2.3	2.18	2.0	1.75	—
BE8H-40 (铸钢)	3.0	4.0	4.0	3.71	3.52	3.33	3.04	2.76	2.57	2.38
BE8H-40 (不锈钢)	4.0	4.0	4.0	4.0	3.63	3.37	3.18	2.97	2.85	2.74

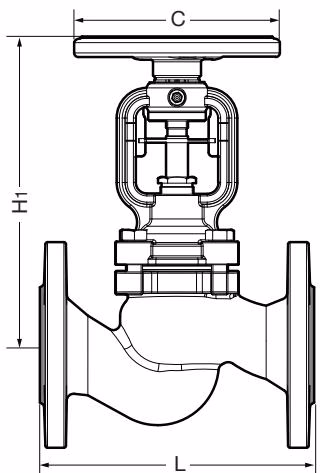

外形尺寸与流量系数

型号	参数	DN 15	DN 25	DN 40	DN 50	DN 80	DN 100	DN 150	DN 200
BE8H-16 / 25	Kvs (DIN)	5.9	13	30	41	115	181	364	725
BE8H-16 / 25	Cv (US)	6.9	15	35	48	134	211	425	846
BE8H-40	Kvs (DIN)	6.0	15.5	28.8	46.5	113	180	358	552
BE8H-40	Cv (US)	7.0	18	33.6	54.2	132	210	417	644

(注：为便于阅读，提取了关键尺寸。完整的 DN 范围请参考原始规格表。)

安装

TIP

阀门可以安装在任何位置，但建议手轮朝上安装。

• 蒸汽管道的安装方式应避免冷凝水积聚；为了避免水锤现象，应安装疏水阀。
• 注意介质流动方向，由阀体上的箭头标明。流动方向由以下规则确定：
  • PN16 – PN25 (BE8H-16 / BE8H-25)： DN15 – DN150 为阀瓣下方流入。DN200 为阀瓣上方流入。
  • PN40 (BE8H-40)： DN15 – DN100 为阀瓣下方流入。DN125 – DN150 为阀瓣上方流入。
• 在阀门前安装过滤器（金属丝网滤网）可提高正确运行的可靠性。

故障排除

故障	可能原因	解决办法
无流量	阀门关闭	打开阀门
	法兰防尘盖未拆除	拆除法兰上的防尘盖
流量不畅	阀门未完全打开	打开阀门
	过滤器脏污 / 管道堵塞	清洁或更换滤网 / 检查管道
操作手轮困难	阀杆干燥 / 压盖过紧	润滑阀杆 / 稍微拧松压盖螺母，注意保持压盖的密封性
阀杆泄漏	波纹管损坏	拧紧压盖直到泄漏停止，并尽快更换阀门的上半部分
阀座泄漏	未正确关闭	无需使用辅助工具即可拧紧手轮
	阀座或阀瓣损坏	更换阀门并联系供应商
