TLV A-COSR-10 是一款采用先进技术的自带减震球自动调节型减压阀，能对压缩空气系统进行准确的控制。与传统减压阀相比，它能提供更稳定的二次压力。A-COSR-10 设计使用寿命长，主要内件均由不锈钢制成，具有卓越的耐用性。

特点

1. 自动对中、吸收震动的球形活塞及技术领先的先导阀结构，即便在恶劣的工况中也能保证二次空气压力的精确度。
2. 主要内件均由不锈钢制成，使用寿命长。
3. 先导阀内部装有大流通面积过滤网，保证无故障工作。
4. 内置二次压力平衡管，无需外装压力平衡管。

规格

参数	数值
型号	A-COSR-10
阀体材质	铸铁 (球墨铸铁)
连接方式	法兰
口径 (mm)	15, 20, 25, 32, 40, 50
最大工作压力 (PMO)	0.9 MPaG
最大工作温度 (TMO)	100 °C
一次压力范围	0.1 - 0.9 MPaG
压力调整范围	0.05 - 0.7 MPaG
最小压差	0.05 MPa
最小可调整流量	额定流量的 10%
适用流体	空气

WARNING

不适用于有毒、易燃或其它有害的气体。请正确安装，切勿在推荐的工作压力、温度及其他规格范围之外使用本产品。仅在不会发生冻结的条件下使用。

结构

序号	名称	序号	名称
1	阀体	10	膜片
2	阀盖	11	先导阀滤网
3	主阀座	12	先导阀滤网支架
4	主阀	13	膜片支架
5	活塞	14	弹簧
6	气缸	15	弹簧罩
7	先导阀体	16	调节螺栓
8	先导阀	17	保护帽
9	先导阀座	18	堵头 – 压力感应孔

安装指南

直管段要求

为了确保稳定的空气流量，减压阀上游和下游的管道必须是直管段。如果减压阀直接安装在弯头或控制阀之前或之后，气流的不均匀可能会导致振动和压力不稳定。

• 进口（一次侧）： 当安装有手动阀、过滤器或弯头时，保持 10 d 或以上的直管段。当安装有自动阀（开关阀）时，保持 30 d 或以上。
• 出口（二次侧）： 当安装有手动阀、过滤器或弯头时，保持 15 d 或以上的直管段。当安装有安全阀、另一个减压阀或控制阀时，保持 30 d 或以上。 （注：d = 管道直径）

安装角度

垂直安装 A-COSR，使阀体上的箭头标记在水平方向上指向气流方向。允许的倾斜度在前后方向为 10 度，在垂直于气流线的平面内为 15 度。

吹扫

在安装 A-COSR 之前，务必彻底吹扫所有管道。对于新安装的管道或系统长时间停机后，吹扫尤为重要。

调节

1. 确保位于 A-COSR 上游和下游的切断阀和旁通阀完全关闭。
2. 取下保护帽，松开锁紧螺母，逆时针转动调节螺栓以减小弹簧的张力。
3. 缓慢、完全打开 A-COSR 进口处的切断阀。留出足够的时间排出残留在进口处的冷凝水。
4. 稍微打开 A-COSR 出口处的切断阀。
5. 转动调节螺栓，直到获得所需的出口压力。等待几分钟。
6. 缓慢、完全打开 A-COSR 出口处的切断阀。
7. 设置完成后，重新拧紧锁紧螺母并盖上保护帽。

维护与运行检查

为确保使用寿命，应定期进行以下检查和维护：

部件	检查和维护频率
先导阀滤网	每年拆卸并清洗。如果堵塞严重，请在 A-COSR 前安装一个过滤器（约 60 目）。
主阀、主阀座、先导阀和先导阀座	约 15,000 小时后更换。如果有振动或污垢，可能会导致过早磨损。
活塞环	约 8,000 小时后更换。如果有振动或结垢严重，可能会导致过早磨损。
活塞	约 30,000 小时后更换。如果发生波动或振动，可能会导致过早磨损。
膜片	约 30,000 小时后更换。如果发生波动或振动，可能会在短时间内产生裂纹或疲劳。

爆炸图

故障排除

问题	症状	原因	补救措施
二次压力不上升	压力不增加	没有空气供应或进口阀关闭	检查阀门和管道
		滤网或过滤器入口堵塞	清洗或吹扫
二次压力无法调节或异常升高	调节困难，设定压力变化	先导阀滤网堵塞	清洗
		空气流量不足	检查流量，必要时更换 A-COSR
		活塞被污垢堵塞	清洗。检查活塞环
		活塞环磨损	更换新的活塞环
		滑动表面有污垢堆积	清洗
		流量超过额定流量	检查流量，更换更大口径
		调节螺栓卡死	更换新的调节螺栓
		活塞上的小孔堵塞	清洗
		膜片变形或损坏	更换新的膜片
	关闭二次侧阀门后，二次压力突然上升	旁通阀泄漏	检查、清洗，必要时更换新阀门
		先导阀座或主阀座上有污垢堆积或损坏	清洗、对齐，必要时更换
发生波动或振动	在低空气需求时发生	在低于流量下限的情况下运行	检查供气量，更换较小口径的阀门
	波动不停	减压比过高	在规格范围内更改
	振动不停	含有冷凝水，或疏水阀堵塞	检查疏水阀，检查管道

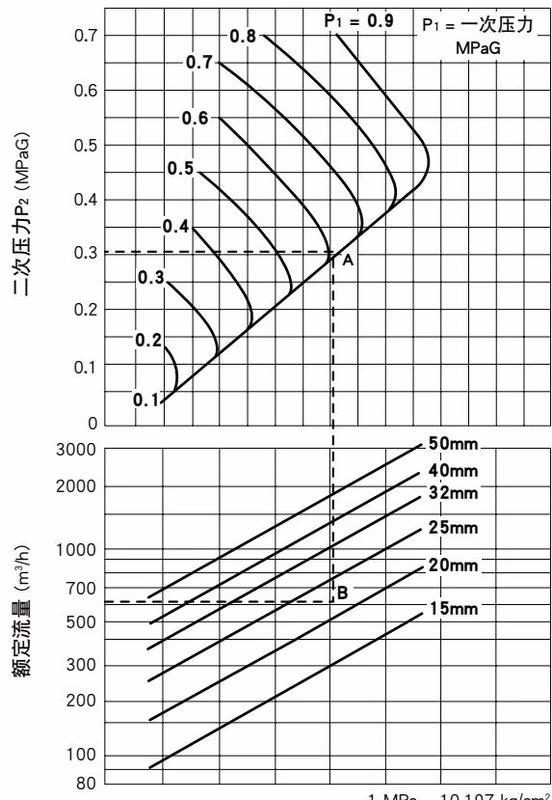

外形尺寸与选型

(排量指在标准大气压下，20℃的空气当量。1 MPa = 10.197 kg/cm²)
