宝德 BURKERT 783717（Type 8031）是一款带有叶轮和霍尔传感器的紧凑型低流量传感器，专为腐蚀性和无固体颗粒的液体而设计。其极具成本效益的测量原理基于局部流速测量。该传感器产生与流量成比例的频率信号，易于传输和处理。

特点

• 适用于低流量和无固体颗粒液体的经济型解决方案
• 接液部件由 ECTFE、蓝宝石、涂层不锈钢、FKM 或 EPDM 制成，适用于腐蚀性液体
• 带有叶轮和霍尔传感器的三线制系统，最高耐温 80 °C，耐压 10 bar
• 输出与流量成比例的频率信号，兼容 PLC

TIP

我们特别推荐将其与 Bürkert Type 8025 通用变送器连接使用。

通用技术数据

属性	值
接液部件
轴	涂层不锈钢或蓝宝石
轴承	POM 或 Rubin
叶轮	POM 或 ECTFE
磁体	ECTFE 封装或裸露
传感器外壳	POM 或 ECTFE
密封件	FKM、EPDM 或 FFKM
性能数据
测量原理	叶轮
测量范围	10...100 l/h (2.6...27 gph) / 20...250 l/h (5.3...66 gph)
标准 K 系数	10200 脉冲/升 (范围 10...100 l/h) / 3400 脉冲/升 (范围 20...250 l/h)
测量偏差	满量程的 ±2%
重复性	满量程的 ±0.8%
电气数据
工作电压	5...24 V DC
功耗	24 V DC 时最大 11 mA
输出	V+ 和信号之间或 GND 和信号之间的推挽（互补输出）。频率：0...300 Hz
介质数据
流体温度	0...80 °C (+32...+176 °F)
流体压力	20 °C (68 °F) 时最大 10 bar (145 PSI)
粘度	1...10 cSt.
产品连接
管道连接	G 1/4"、软管接头 8/6 mm、软管接头 9 mm
电气连接	电缆，长度 1 m (3 × 0.14 LiYY)
环境与安装
环境温度	运行：0...+80 °C (+32...+176 °F) / 储存：-10...+80 °C (+14...+176 °F)
防护等级	IP65

认证与符合性

压力设备指令 (PED) 在以下条件下，该设备符合压力设备指令 (PED) 2014/68/EU 第 4 条第 1 款的要求：

流体类型	条件
流体组 1，第 4 条，第 1.c.i 款	DN ≤ 25
流体组 2，第 4 条，第 1.c.i 款	DN ≤ 32 或 PS*DN ≤ 1000
流体组 1，第 4 条，第 1.c.ii 款	DN ≤ 25 或 PS*DN ≤ 2000
流体组 2，第 4 条，第 1.c.ii 款	DN ≤ 200 或 PS ≤ 10 或 PS*DN ≤ 5000

尺寸

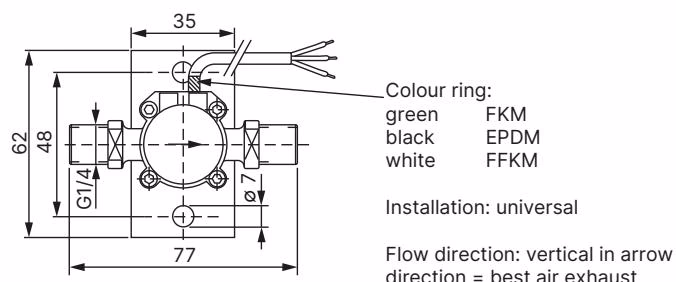

带有 G 1/4" 管道连接的叶轮传感器

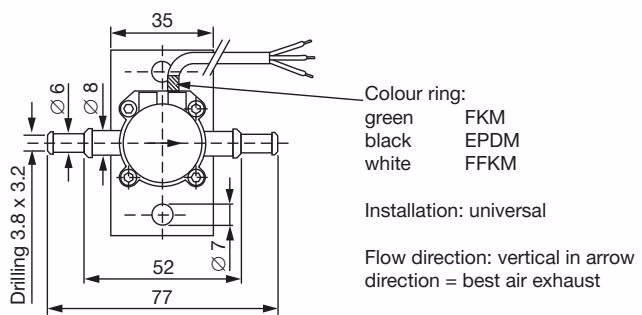

带有 8/6 mm 软管接头管道连接的叶轮传感器

带有 9 mm 软管接头管道连接的叶轮传感器

性能规格

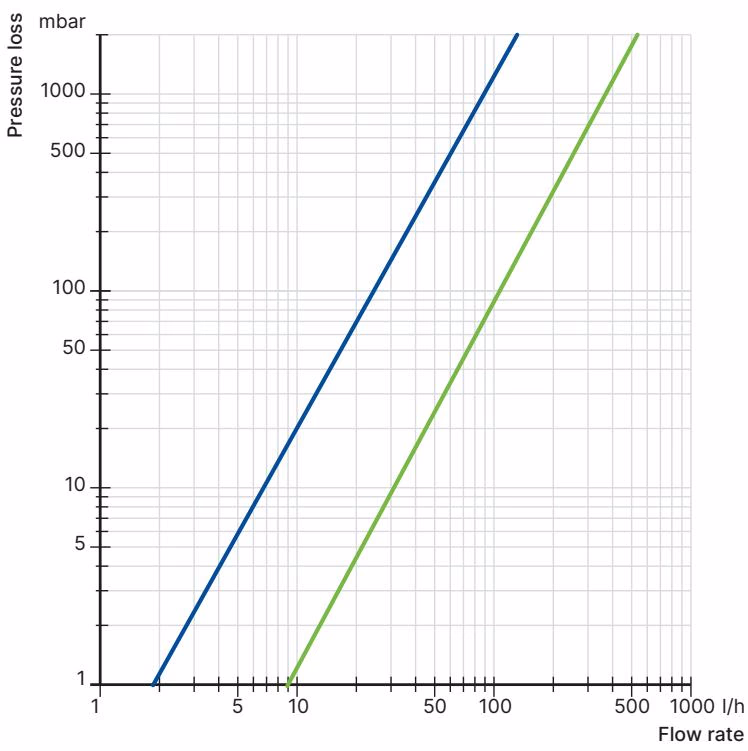

压力损失图

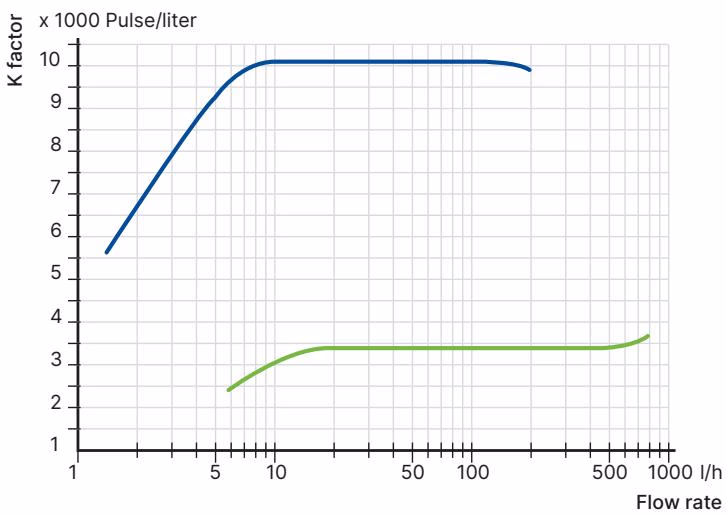

流量特性

订货表

测量范围	管道连接	输出	外壳、叶轮	轴	密封件	订货号
无安装板
10...100 l/h	软管接头 8/6 mm	频率推挽	POM	涂层不锈钢	FKM	783717
10...100 l/h	G 1/4"	频率推挽	POM	涂层不锈钢	FKM	783719
20...250 l/h	软管接头 9 mm	频率推挽	POM	涂层不锈钢	FKM	783718
20...250 l/h	G 1/4"	频率推挽	POM	涂层不锈钢	FKM	783720
带安装板
10...100 l/h	G 1/4"	频率推挽	ECTFE	蓝宝石	FKM	783721
10...100 l/h	G 1/4"	频率推挽	ECTFE	蓝宝石	EPDM	783722
10...100 l/h	G 1/4"	频率推挽	ECTFE	蓝宝石	FFKM	783723
10...100 l/h	G 1/4"	频率推挽	ECTFE	涂层不锈钢	FKM	437982
10...100 l/h	G 1/4"	频率推挽	ECTFE	涂层不锈钢	EPDM	438531
20...250 l/h	G 1/4"	频率推挽	ECTFE	蓝宝石	FKM	783724
20...250 l/h	G 1/4"	频率推挽	ECTFE	蓝宝石	EPDM	783725
20...250 l/h	G 1/4"	频率推挽	ECTFE	蓝宝石	FFKM	783726
20...250 l/h	G 1/4"	频率推挽	ECTFE	涂层不锈钢	FKM	438532
20...250 l/h	G 1/4"	频率推挽	ECTFE	涂层不锈钢	EPDM	437524
