宝德 BURKERT 48042 (0330型) 阀门是一种直动式介质隔离的枢轴电枢阀。作为具有回路功能 F 的二位三通版本，它用作分配阀，在常态下进气口 1 (P/IN) 与出气口 2 (B/NO) 相连，出气口 4 (A/NC) 关闭。电磁线圈采用高度耐化学性的环氧树脂压制而成。由于线圈系统与介质之间用隔膜隔开，所以该阀特别适用于酸和碱等腐蚀性介质。此特定型号配备聚丙烯 (PP) 阀体和 EPDM 密封件，使其对碱性洗涤液和漂白液具有极高的耐受性。
主要特征
- 直动式介质隔离阀，公称直径达 DN 5
- 免维护枢轴电枢技术
- 防振、模块化线圈系统
- 手动操作组件使用方便、坚固耐用
- 由于介质隔离，适用于腐蚀性介质
技术参数
| 属性 | 参数值 |
|---|---|
| 公称直径 | 4 mm |
| 回路功能 | F (二位三通分配阀) |
| 阀体材料 | PP (聚丙烯) |
| 密封材料 | EPDM |
| 管道接口 | G 1/4 (内螺纹) |
| 电压 | 24 V DC |
| 压力范围 | 0 至 4 bar |
| 介质温度 | -30 °C 至 +80 °C |
| 环境温度 | 最高 +55 °C |
| Kv 值 (水) | 0.3 m³/h |
| 负载周期 | 连续运行 100% ED (对于 5W 规格) |
| 防护等级 | IP65 (带电缆插头) |
回路功能 F
回路功能 F (WW F) 为二位三通分配阀 (电磁阀)，直动式。

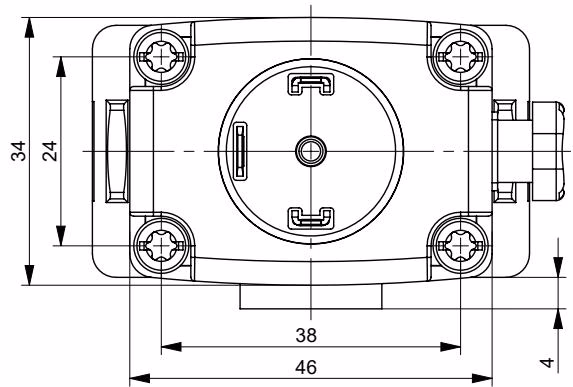

尺寸 (塑料阀体)
可通过底部现有的开孔固定设备。开孔图为 38x24。对于塑料阀体，需使用自攻螺钉或带公制螺纹插件的阀体。请注意拧入深度。
| D | L |
|---|---|
| G 1/4 | 12 mm |
| NPT 1/4 | 11 mm |
安装与安全
安全说明
系统/设备中高压可能导致受伤风险
- 在设备或装置上工作之前，请关闭压力并排空管路。
触电危险
- 在系统或设备上工作之前，请关闭电源并防止重新启动。
- 遵守适用的电气设备事故预防和安全法规。
安装位置： 任意，建议执行机构向上。 污物过滤器： 为了安全运行电磁阀，必须在阀门入口前安装一个污物过滤器 (≤ 500 µm)。
