宝德 BURKERT 364299 (6430型) 是一款伺服辅助式二位三通活塞电磁阀，专为控制、切断和计量中性介质而设计。该特定型号具备常开回路功能 (CF D)，采用 G 1 1/2 内螺纹连接、炮铜阀体和 NBR 密封件。其工作电压为 230V 50Hz，适用于 1 至 10 bar 的压力范围。

如果没有为阀门供应辅助先导空气，则需要最低压差才能工作。先导阀是一款免维护、介质隔离式的 0331 型二位三通枢轴电枢阀。

常规技术参数

属性	参数值
公称直径	DN 40
管道接口	G 1 1/2
阀体材料	炮铜
密封材料	NBR
工作电压	230 V / 50 Hz
压力范围	1 - 10 bar
Kv 值 (水)	22.8 m³/h
介质温度	0 °C 至 +80 °C
环境温度	0 °C 至 +55 °C
切换时间 (DN 40)	打开：80 ms，关闭：740 ms
防护等级	IP65 (带电气连接插头)

回路功能

作用方式 D (WW D)： 二位三通电磁阀，伺服辅助，带手动开关，在断电位置打开（常开）。

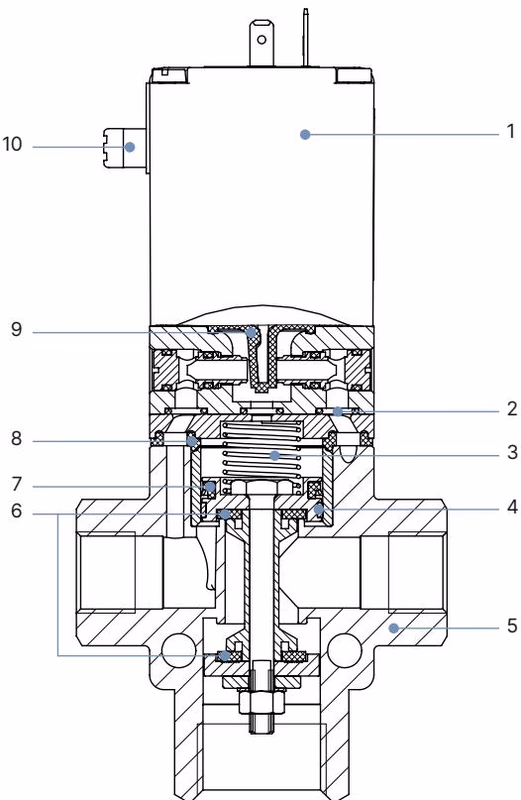

材料

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	NBR
3	弹簧	不锈钢 1.4310
4	活塞环	PTFE
5	阀体	炮铜
6	阀座密封件	NBR
7	活塞密封件	NBR
8	密封件	NBR
9	膜片	NBR
10	手动开关	PA

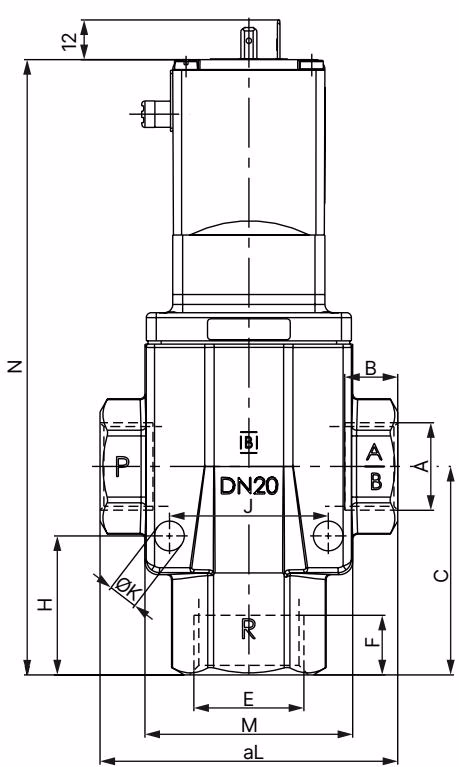

尺寸

INFO

尺寸单位为 mm。图示为阀门在作用方式 C 下。在作用方式 D 中，手动开关位于 A/B 接口上方。

DN	A1	B1	C	D	E1	F1	G	H	J	K	L	M	N	O
40	G 1 1/2	22.5	104	SW55	G 2	26.5	78	65	93	13	153	117	264	88

安装与安全

高压受伤危险

在松开管道和阀门之前，请切断压力！排气或排空管道。

触电受伤危险

在设备或系统上工作之前，请切断电源。防止重新启动。始终连接保护导体并检查电磁铁和阀体之间的电气连续性。

• 在阀门入口上游安装一个污物收集器 (≤ 500 µm)。
• 安装位置任意，建议执行机构朝上。
• 确保阀体安装时未扭曲。
• 请勿将电磁铁用作杠杆臂。使用开口扳手固定阀体上的设备并拧入管道。

故障排除

阀门不切换：

• 短路或线圈中断
• 电源供电不足
• 阀门内部脏污
• 介质压力超出允许的压力范围
• 手动开关被锁定
• 压差不足

阀门不关闭：

• 阀门内部脏污
• 手动开关被锁定
• 压差不足
