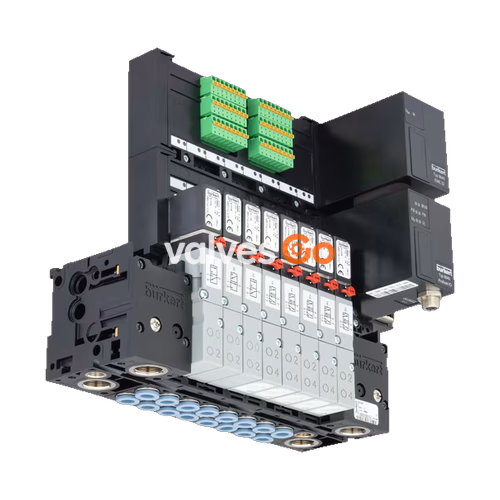

宝德（BURKERT）20084095 Type 8640 是一款模块化阀岛，凭借其系统的模块化结构以及气动与电气接口的组合，旨在解决各种复杂的控制问题。通过将不同阀门数量的气动模块组合在一起，可以在一个阀岛单元上实现多种阀门功能。此特定的 12 联配置具有 33mm 的附加尺寸、G 1/2 压力接口，并在 2 至 8 bar 的压力范围内运行。

阀体和连接模块由优质塑料（聚酰胺）制成，可通过内置的卡扣连接器轻松组装。该系统兼容 AirLINE Quick，提高了控制柜内的灵活性，并支持阀门的快速更换。

技术参数

特性	规格
型号	20084095 (Type 8640)
配置	12联，33 mm 附加尺寸
压力接口 (1)	G 1/2
工作接口 (2, 4)	G 1/4 (位于供气侧对面)
公称压力	2 bar 至 8 bar
介质温度	0 °C 至 +50 °C
环境温度	0 °C 至 +55 °C
安装方式	DIN 导轨安装
防护等级	IP20 (使用合适的连接器时的最大值)
工作介质	无油或含油的干燥压缩空气、中性气体（建议使用 5 μm 过滤器）

兼容的先导阀

Type 8640 模块化阀岛可根据应用需求与多种先导阀组合使用，包括 Type 6524、Type 6525、Type 0460、Type 6526、Type 6527 和 Type 5470。

安装说明

警告

高压和介质泄漏可能导致受伤风险。 在对设备或系统进行操作之前，请关闭压力。对管道进行排气或排液。

触电可能导致受伤风险。 在对设备或系统进行操作之前，请切断电源。采取措施防止意外重新启动。

阀块安装

标准导轨安装：

1. 将阀块上部的凹槽挂入标准导轨（35 x 15 或 35 x 7.5 EN 50022）。
2. 将下部的夹紧件卡入标准导轨。
3. 拧紧夹紧件上的螺钉。

墙面安装： 使用 M4 螺钉将阀块直接固定在墙上。

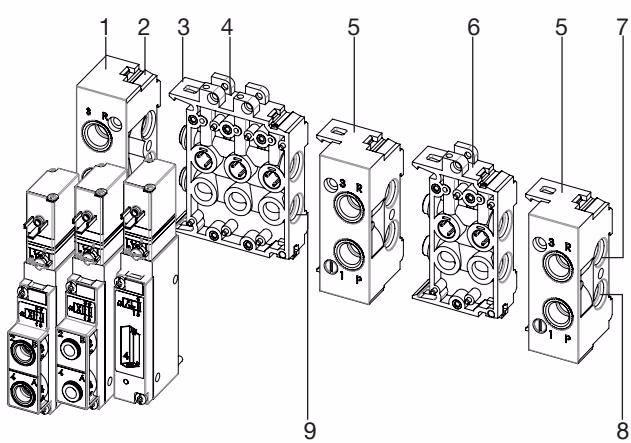

多模块安装

1. 从左侧的连接模块开始安装。
2. 检查模块是否完整安装，每个模块需配备 2 个 O 型圈。在接合前，在所有 O 型圈上涂抹少量润滑油或润滑脂。
3. 将待安装模块的下部锁扣挂入前一个模块的锁槽中。确保 O 型圈正确就位。
4. 将待锁定的模块略微向上推，并扣合上部锁扣。
5. 在阀门背面的凹槽中插入 3 个 O 型圈，并确保密封件正确安装。

WARNING

被压坏的 O 型圈和异形密封件会导致阀块泄漏。使用 2 颗螺钉将每个阀门固定在底座模块上。建议拧紧扭矩为 0.6 ±0.1 Nm。

气动连接

将软管推入电磁阀的快插接头，直到推不动为止。使用 PTFE 胶带或弹性体密封件密封螺纹连接。

快插接头操作建议

• 正确切割软管： 平直切割软管。斜切会降低保持力。
• 正确插入软管： 用足够的力将软管压入快插接头，使其被卡爪正确固定。
• 检查软管是否损坏： 确保没有可见的损坏，如裂纹、扭结或磨损。

维护与故障排除

故障	可能原因	排除方法
阀门不切换	无工作电压或工作电压过低	检查电气连接。确保工作电压符合铭牌要求。
	手动控制装置未处于零位	将手动控制装置恢复至零位。
	供气压力不足或无供气	建立大容量供气系统。最低工作压力 ≥ 2 bar。
阀门切换延迟或排气口漏气	在压力建立期间，阀门未处于初始位置（断电状态）	在切换阀门之前，先向阀块施加压力。
	消音器过小或脏污导致排气通道通风不良	使用尺寸合适的消音器或膨胀罐。清洁脏污的消音器。
阀块泄漏	模块之间缺失 O 型圈或 O 型圈被压坏	查找泄漏点或缺失的密封件。
	阀门与底板之间的平垫圈缺失或位置不正确	插入缺失的密封件或更换损坏的密封件。
