宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。
硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 外壳材质 | PA (聚酰胺) |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 压力范围 | 真空至 10 bar |
| 外部供气 (辅助先导空气) | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |
铝质快装底板 AirLINE Quick

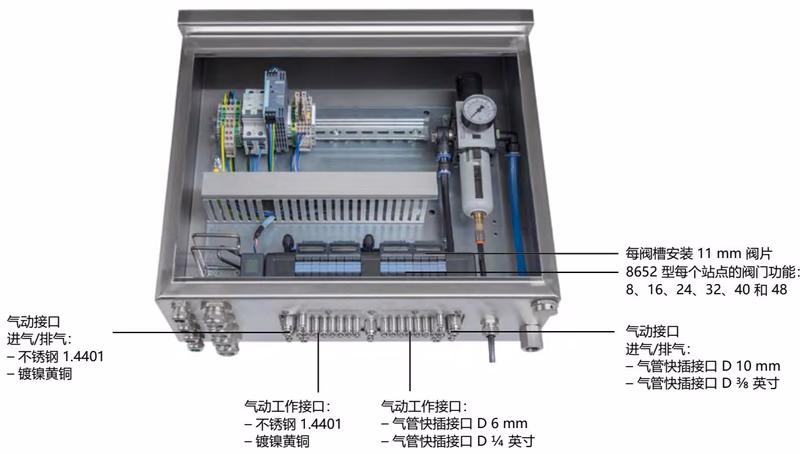

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 产品特征 | 说明 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 / 阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401 / 镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
阀岛支持多种标准回路功能，包括 C（二位三通，常闭）、D（二位三通，常开）、H（二位五通）、L（三位五通，中封式）、M（三位五通，中压式）、N（三位五通，中泄式）以及 Z（二位五通脉冲版本）。
SIA 版本（用于与安全相关的关闭）
用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。
认证和符合性
- 防爆： 可选作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
- 北美 (美国/加拿大)： 可选 UL 列名认证 (UL 61010-1) 及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
- CCC： 可选中国强制认证，适用于危险应用。
潜在爆炸区域中的安全提示
在爆炸危险区域中使用代码为 PU17 或 PX68 的设备时，必须将其安装在符合防爆保护型式“ec”（至少 IP54）或“tc”（至少 IP6X）的箱体中。在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入，连接端子只能在断电状态下插入或拔出。禁止在当前爆炸性环境中使用热插拔功能。
外形尺寸

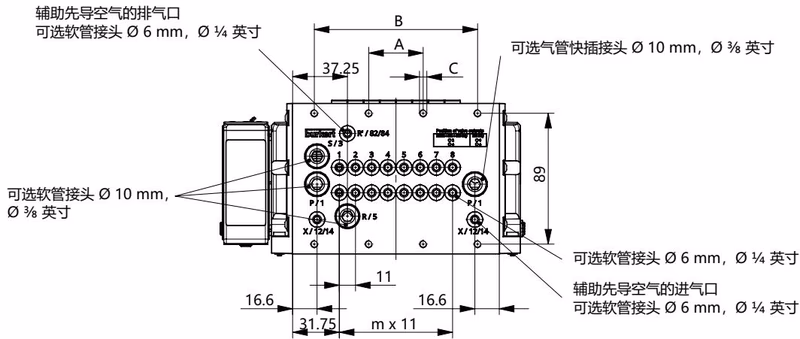

4 阀槽、8 阀槽和 12 阀槽版本
| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | - | 4×M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8×M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10×M5 | 11 | 3 |

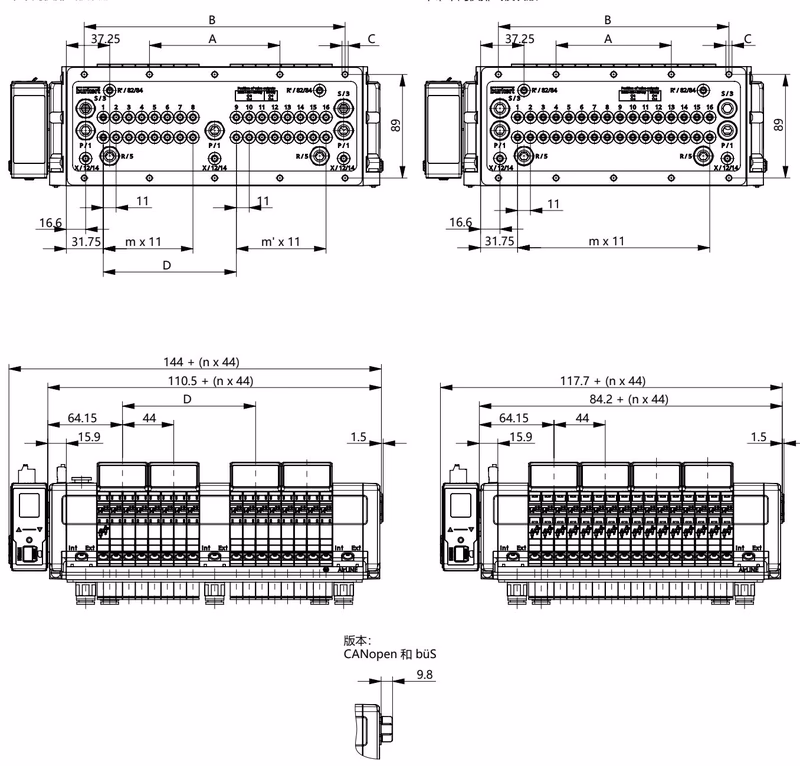

16 阀槽、20 阀槽和 24 阀槽版本
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款，带中间供排气模块 | 112 | 224 | 10×M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款，带中间供排气模块 | 134 | 268 | 10×M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款，带中间供排气模块 | 156 | 312 | 10×M5 | 158.3 | 11 | 11 | 6 |
产品安装

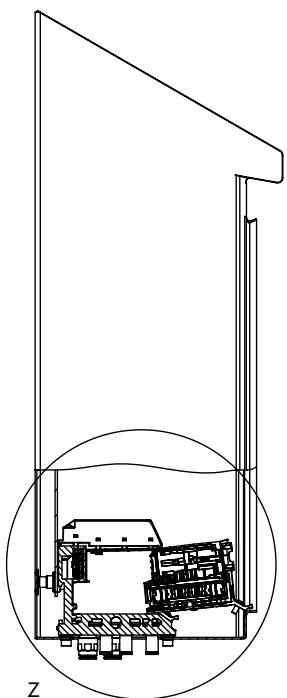

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
配置示例

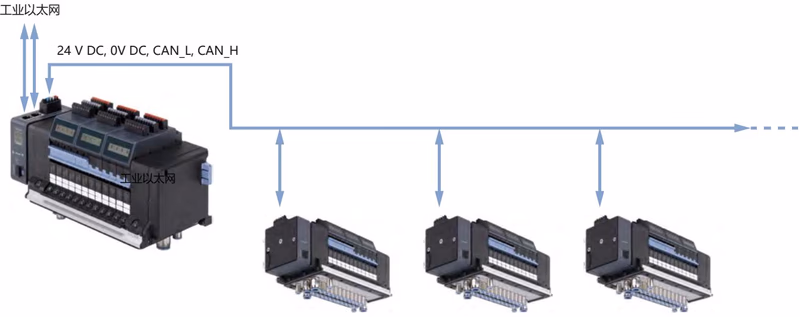

下图显示了一个网络示例，其中以带工业以太网版本（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
Bürkert Communicator 软件
Bürkert Communicator 软件是设备平台 EDIP（高效设备集成平台）最重要的软件工具。该通用工具的丰富功能简化了配有基于 CANopen 的数字接口的所有设备的配置和参数设置，为用户提供了关于所有循环过程值以及非循环诊断数据的完整概览。
