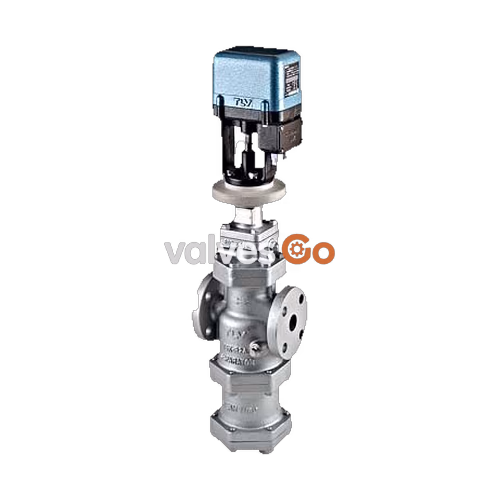

Высокоточные многофункциональные регулирующие клапаны ТЛВ (TLV) MC-COS-3 и MC-COS-16 для пара объединяют в себе редукционный клапан, встроенный циклонный сепаратор, конденсатоотводчик со свободным поплавком и электропривод (MC-GA2). В сочетании с алгоритмами управления контроллеров TLV SC-F70 или SC-F71 быстродействующий бесщеточный двигатель точно регулирует положение клапана, обеспечивая исключительно точное поддержание давления (и температуры для модели MC-COS-16) даже при неблагоприятных технологических условиях.

Ключевые особенности

• Высокоточное управление: Быстродействующий бесщеточный двигатель обеспечивает точную настройку.
• Встроенный циклонный сепаратор: Достигает эффективности отделения конденсата до 98%, обеспечивая подачу сухого пара высокого качества.
• Встроенный конденсатоотводчик: Саморегулирующийся конденсатоотводчик со свободным поплавком непрерывно отводит отделенный конденсат.
• Сетчатые фильтры большой площади: Встроенные фильтры для пилотного и главного клапанов продлевают срок безотказной службы.
• Внутренняя импульсная линия: Заводская стандартная внутренняя линия отбора вторичного давления делает внешнюю импульсную линию ненужной для большинства применений.
• Снижение шума: Модель MC-COS-16 диаметром 65 мм и более оснащена встроенным глушителем.

WARNING

Модель MC-COS-3 не может использоваться для регулирования температуры. Для процессов, требующих контроля температуры, используйте MC-COS-16.

Технические характеристики

Модель	MC-COS-3	MC-COS-16
Присоединение	Фланцевое	Фланцевое
Диаметр (DN)	20 - 50	15 - 100
Материал корпуса	Ковкий чугун / Серый чугун	Ковкий чугун / Серый чугун
Макс. рабочее давление (PMO)	0,3 МПа изб.	1,6 МПа изб.
Макс. рабочая температура (TMO)	220 °C	220 °C
Диапазон первичного давления	0,1 - 0,3 МПа изб.	0,2 - 1,6 МПа изб.
Диапазон настройки давления	0,01 - 0,05 МПа изб.	10 - 84% от первичного давления (мин. 0,03 МПа изб.)
Мин. регулируемый расход	5% от номинального расхода	5% от номинального расхода (10% для DN 65-100)

Характеристики привода (MC-GA2)

Параметр	Значение
Напряжение питания	100 - 240 В перем. тока (50/60 Гц)
Потребляемая мощность	Макс. 75 ВА (при работающем двигателе)
Входной сигнал (открытие клапана)	4 - 20 мА пост. тока (входное сопротивление: прибл. 250 Ом)
Система привода	Позиционное управление бесщеточным двигателем постоянного тока
Время полного открытия/закрытия	Прибл. 15 секунд
Аварийное действие	Клапан полностью закрывается при прерывании управляющего сигнала. При отключении питания: удерживается в положении непосредственно перед отключением.
Допустимая температура окружающей среды	от 0 до 50 °C
Влагозащита	Защита от дождя (эквивалент IP54)

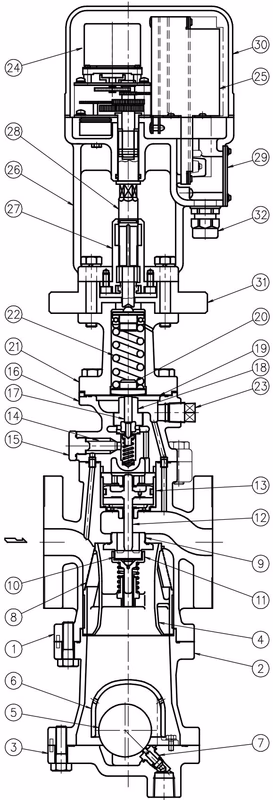

Конструкция и компоненты

15 – 50 мм (1/2 – 2 дюйма)

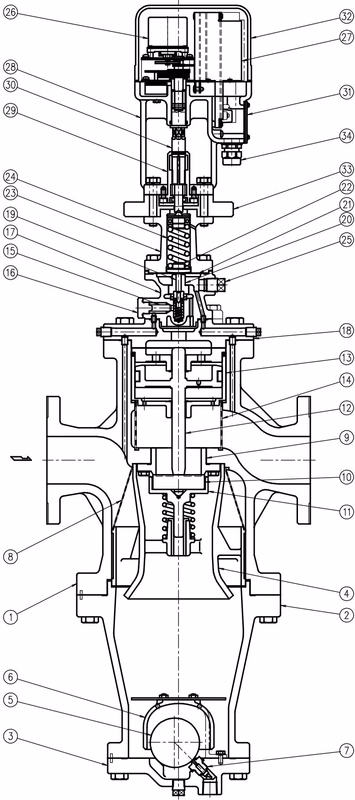

65 – 100 мм (21/2 – 4 дюйма)

Рекомендации по монтажу

DANGER

Используйте подъемное оборудование для тяжелых предметов (весом около 20 кг и более). Несоблюдение этого требования может привести к травме спины или другим повреждениям в случае падения предмета.

TIP

Перед установкой MC-COS обязательно тщательно продуйте все трубопроводы. Если это невозможно, выполните продувку с помощью байпасного клапана. Продувка особенно важна для новых трубопроводов или после длительного простоя системы.

Рекомендуемые прямые участки труб

Для обеспечения стабильного потока пара трубопроводы до и после MC-COS должны иметь прямые участки. Если MC-COS установлен непосредственно перед или после отвода или регулирующего клапана, неравномерность потока пара может привести к вибрации и нестабильному давлению.

• Вход (первичная сторона): Обеспечьте прямой участок трубопровода длиной 10 d (диаметров трубы) или более при установке ручного клапана, фильтра или отвода. Обеспечьте 30 d или более при установке автоматического запорного клапана или другого редукционного клапана.
• Выход (вторичная сторона): Обеспечьте прямой участок трубопровода длиной 15 d или более при установке ручного клапана, фильтра или отвода. Обеспечьте 30 d или более при установке предохранительного или регулирующего клапана.

Указания по электромонтажу

• Электропитание: Установите устройство защиты от перегрузки по току на линиях электропитания (оба полюса). Рекомендуемый номинал: 250 В/2 А, с задержкой срабатывания.
• Линии сигналов ввода/вывода: Используйте экранированные кабели для сигнальных линий. Прокладывайте сигнальные кабели отдельно от силовых кабелей, кабелей привода и оборудования, генерирующего электромагнитные помехи.
• Заземление: Обязательно заземлите MC-COS и контроллер с помощью гибкого медного провода сечением не менее 2 мм² (сопротивление заземления 100 Ом или менее).

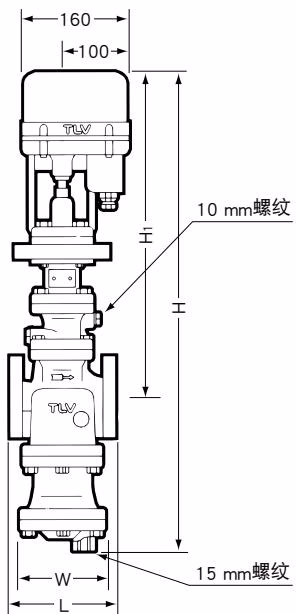

Размеры

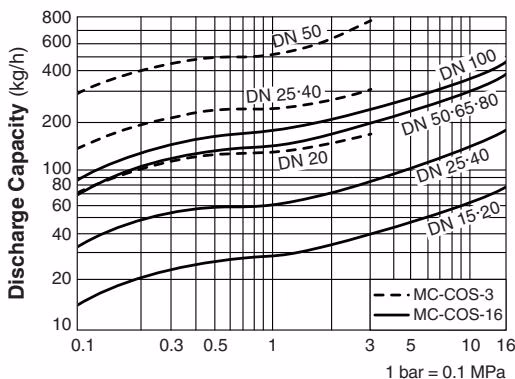

Пропускная способность конденсатоотводчика

WARNING

Пропускная способность представляет собой максимальный непрерывный отвод конденсата при температуре на 6 °C ниже температуры насыщенного пара. ЗАПРЕЩАЕТСЯ использовать данное изделие в условиях, превышающих максимальный перепад давления, так как это приведет к скоплению конденсата.

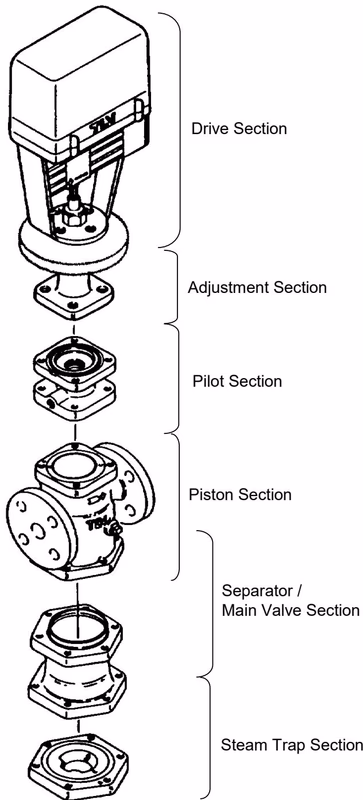

Техническое обслуживание и деталировка

Рекомендуется разбирать и осматривать MC-COS один раз в год в целях профилактического обслуживания.
