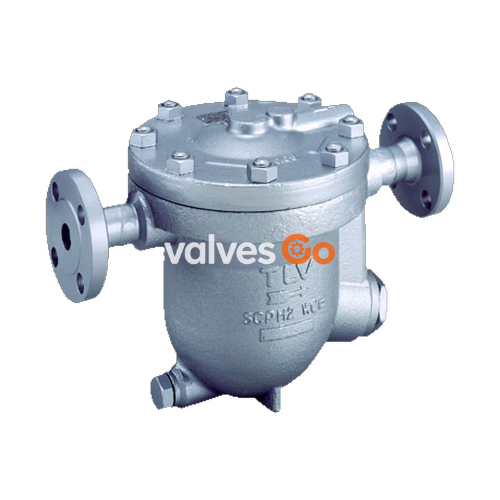

ТЛВ TLV (TLV) JH7RL-B — это ремонтируемый на линии поплавковый конденсатоотводчик со встроенным термостатическим биметаллическим воздухоотводчиком. Он подходит для широкого спектра применений со средней и большой пропускной способностью и рабочим давлением до 10 МПа (1500 фунтов на кв. дюйм), таких как различные теплообменники, технологические нагреватели и змеевики. Конденсатоотводчик непрерывно и автоматически отводит конденсат при температуре немного ниже температуры насыщения.

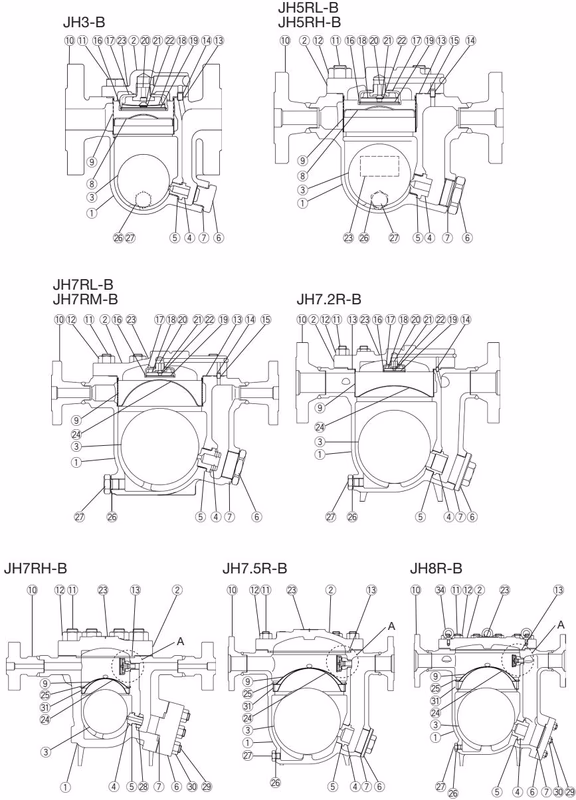

Конструкция (Configuration)
Конденсатоотводчик состоит из основных компонентов, включая корпус, поплавок для отвода конденсата, клапан и фильтры для защиты от окалины и ржавчины.
WARNING
НИКОГДА не подвергайте поплавок прямому нагреву. Из-за повышения внутреннего давления поплавок может взорваться, что приведет к серьезным травмам, а также повреждению оборудования.
Правильный монтаж
- Устанавливайте конденсатоотводчик в условиях, исключающих его замерзание.
- Устанавливайте устройство в местах, где исключен риск гидроудара.
- Перед монтажом обязательно снимите все защитные уплотнения и продуйте подводящий трубопровод от грязи и масла.
- Монтируйте конденсатоотводчик в пределах допустимого угла наклона, убедившись, что стрелка на корпусе совпадает с направлением потока.
- Устанавливайте конденсатоотводчик в самой нижней точке трубопровода, чтобы конденсат поступал в него самотеком.
- Обеспечьте надежную опору для труб на расстоянии не более 800 мм по обе стороны от конденсатоотводчика.
- Установите байпасный вентиль, а также запорные вентили на входе и выходе.
Осмотр и техническое обслуживание
Эксплуатационные проверки следует проводить не реже двух раз в год или в соответствии с условиями эксплуатации.
Процедура проверки деталей
| Деталь | Процедура проверки деталей |
|---|---|
| Корпус, крышка(и) | Проверьте внутри на наличие повреждений, грязи, смазки, масляной пленки, ржавчины или окалины |
| Прокладки | Проверьте на деформацию или повреждения |
| Биметаллическая пластина | Проверьте на наличие повреждений |
| Воздушный клапан (и седло) | Проверьте на наличие повреждений |
| Фильтр(ы) | Проверьте на засорение, коррозию или повреждения |
| Поплавок | Проверьте на деформацию, повреждения, масляную пленку или наличие воды внутри |
| Отверстие клапана | Проверьте на ржавчину, окалину, масляную пленку, износ или повреждения |
Поиск и устранение неисправностей
| Проблема | Причина | Способ устранения |
|---|---|---|
| Конденсат не отводится (блокировка) или отводится плохо | Поплавок поврежден или заполнен конденсатом | Замените поплавок |
| Клапан, фильтр или трубы забиты ржавчиной/окалиной | Очистите | |
| Биметаллическая пластина повреждена | Замените на новую биметаллическую пластину | |
| Рабочее давление превышает макс. допустимое, или недостаточный перепад давления | Сравните характеристики и реальные условия | |
| Образовалась паровая пробка | Продуйте через байпас или закройте входной вентиль и дайте остыть | |
| Выброс пара или утечка из выходного отверстия (пролет пара / утечка пара) | Ржавчина и окалина скопились вокруг седла клапана или под поплавком | Очистите |
| Клапан поврежден | Замените на новый клапан | |
| Поплавок деформирован или покрыт накипью | Очистите или замените поплавок | |
| Конденсатоотводчик установлен с превышением допустимого угла наклона | Исправьте установку | |
| Вибрация конденсатоотводчика | Удлините входную трубу и надежно закрепите | |
| На поверхности биметаллического клапана/седле образовался налет или царапины | Очистите или замените на новые | |
| Биметаллическая пластина повреждена | Замените на новую биметаллическую пластину |
