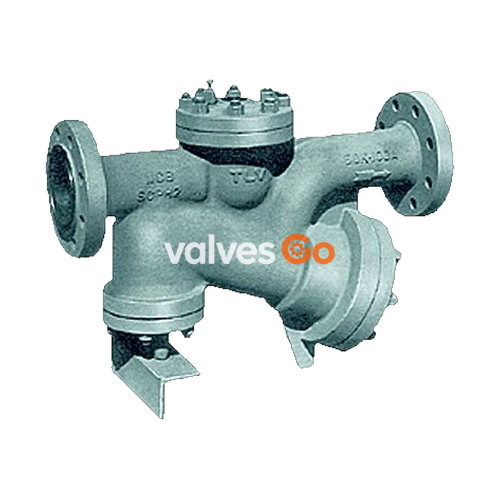

ТЛВ (TLV) JH15S-21 — это поплавковый конденсатоотводчик из литой стали высокой производительности, обслуживаемый на линии, с комбинацией свободного поплавка и поршня. Разработанный специально для отвода больших объемов конденсата, этот продукт идеально подходит для использования в крупных технологических теплообменниках, нагревателях, сушилках и другом паровом оборудовании. Самомодулирующийся пилотный механизм со свободным поплавком обеспечивает отвод конденсата при температуре, близкой к температуре пара, а проверенный поршневой клапан позволяет осуществлять «импульсный» отвод при высоких расходах и прерывистый отвод при низких расходах.

Особенности

• Самомодулирующийся пилотный механизм со свободным поплавком: Обеспечивает отвод конденсата при температуре, близкой к температуре пара.
• Проверенный поршневой клапан: Позволяет осуществлять «импульсный» отвод конденсата при высоких расходах и прерывистый отвод при низких расходах.
• Конструкция паровой камеры: Предотвращает повреждение клапана и седла клапана при закрытии.
• Обслуживание на линии: Все внутренние детали легко доступны без необходимости снятия конденсатоотводчика с трубопровода.
• Встроенные фильтры: Два встроенных фильтра с большой площадью поверхности обеспечивают бесперебойную работу.

WARNING

НИКОГДА не подвергайте поплавок прямому нагреву. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к несчастным случаям, серьезным травмам или повреждению имущества и оборудования.

Технические характеристики

Модель	JH15E-21, JH15M-21, JH15S-21
Присоединение	Фланцевое
Размер (DN)	100
Макс. рабочее давление (PMO)	21 бар изб.
Макс. перепад давления (ΔPMX)	21 бар
Мин. перепад давления	0,5 бар
Макс. рабочая температура (TMO)	400 / 425 °C
Максимально допустимое давление (PMA)	50 бар изб. (Расчетное условие корпуса под давлением)

Примечание: Минимальный перепад давления составляет 0,05 МПа (0,5 бар). Не используйте этот продукт при перепаде давления ниже этого значения.

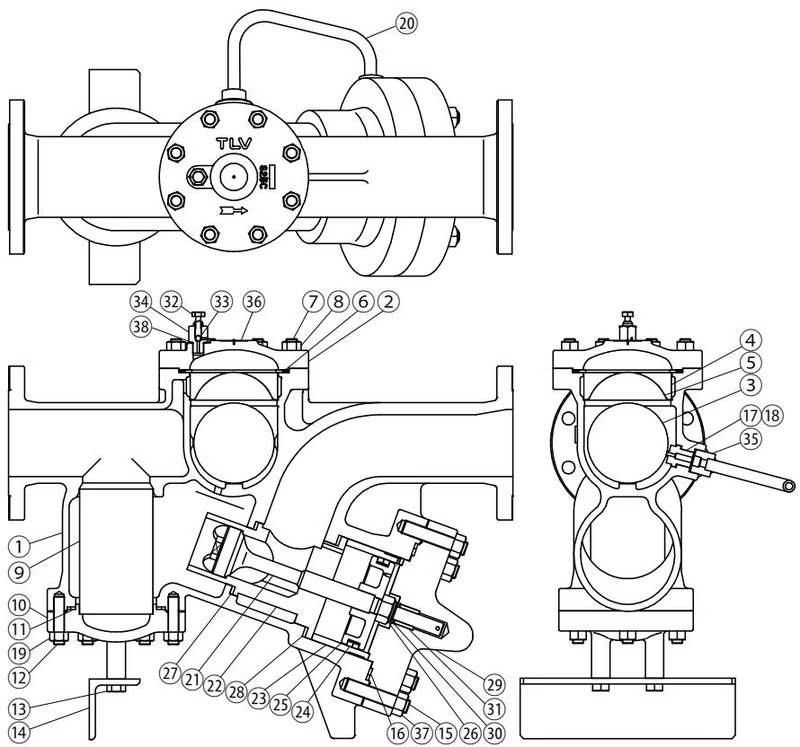

Конструкция и материалы

Основные материалы включают:

• Корпус: Литая сталь A216/A216M Gr.WCB (1.0619)
• Поплавок: Нержавеющая сталь SUS316L (1.4404)
• Фильтр поплавка: Нержавеющая сталь SUS430 (1.4016)
• Фильтр главного клапана: Нержавеющая сталь SUS304/430

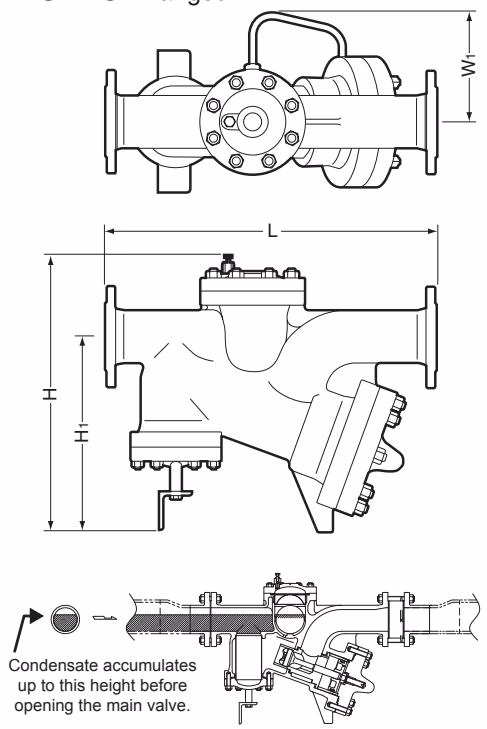

Размеры

Размер (DN)	L (DIN PN25/40)	L (ASME 150RF)	L (ASME 300RF)	H	H1	W1	Вес (кг)
100	750 мм	766 мм	792 мм	635 мм	440 мм	250 мм	171 (182)

(Вес указан для DIN PN 25/40. Значение в скобках — для ASME 300RF.)

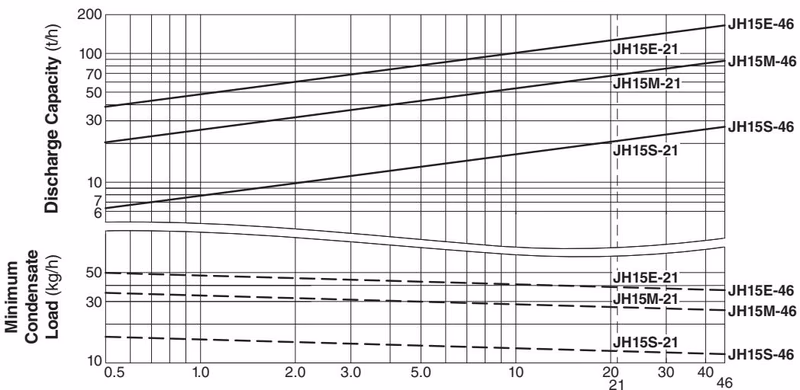

Пропускная способность

1. Перепад давления — это разница между давлением на входе и выходе конденсатоотводчика.
2. Пропускная способность основана на непрерывном отводе конденсата при температуре на 6 °C ниже температуры насыщенного пара.
3. Выберите ближайшую модель с пропускной способностью, превышающей фактическую нагрузку по конденсату, умноженную на коэффициент запаса 1,2.

DANGER

НЕ используйте этот продукт в условиях, превышающих максимальный перепад давления, так как это приведет к скоплению конденсата!

Принцип работы

Клапан открывается

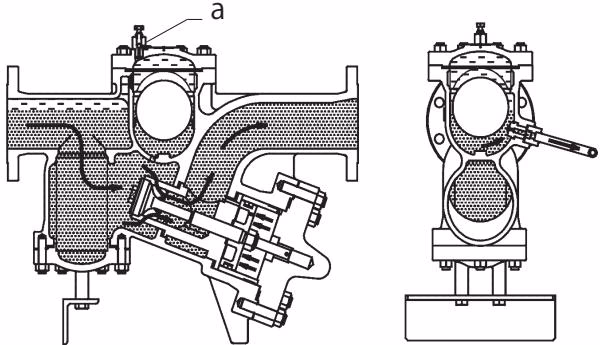

При запуске воздух отводится вручную путем управления клапаном отвода воздуха на верхней части крышки. Когда конденсат поступает в изделие, поплавок поднимается за счет выталкивающей силы, и конденсат течет через отверстие в цилиндр, создавая там вторичное давление. Это вторичное давление толкает поршень вверх, открывая главный клапан и отводя конденсат, находящийся внутри изделия.

Клапан закрывается

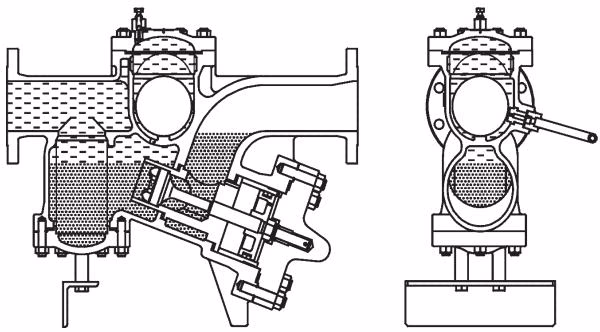

Когда отвод конденсата завершен, поплавок опускается, закрывая отверстие. Когда это происходит, вторичное давление в цилиндре выходит к выходу через крошечные отверстия в поршне, заставляя входное давление толкать главный клапан обратно вниз и закрывать его. Таким образом, конденсат отводится прерывисто.

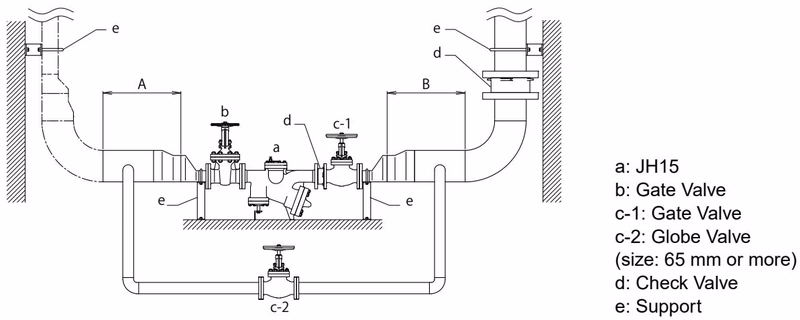

Монтаж трубопровода

Надежно закрепите трубопровод непосредственно перед и после изделия. Во время работы (открытие/закрытие главного клапана) отводящийся конденсат и обратный поток могут вызывать вибрацию (сильные удары), что может привести к сильному сотрясению трубопровода.

1. Горизонтальный трубопровод, размер которого соответствует нагрузке по конденсату, с номинальным размером до 300 мм, оснащенный эксцентрическим переходником, должен быть установлен на входе изделия с минимально возможным количеством изгибов.
2. Горизонтальный участок выходного трубопровода конденсатоотводчика должен быть оснащен эксцентрическим расширителем.
3. Для выходного трубопровода рекомендуется скорость пара вторичного вскипания прибл. от 30 до 35 м/с и скорость конденсата ≤ 2 м/с.
4. Для выходного трубопровода рекомендуется использовать трубы Schedule 160.
5. Изделие должно быть установлено горизонтально (наклон не более 5° по горизонтали и спереди назад).

Длина входного горизонтального трубопровода в зависимости от размера:

Длина (м)	Размер (мм)
1,0	300
1,25	250
1,5	200
2,5	150
3,5	125
5,0	100

INFO

Поскольку за один раз отводится большое количество конденсата, возникают вибрации, связанные с работой. Вибрацию во время работы можно уменьшить, обеспечив достаточный объем горизонтальной части выходной трубы для размещения нагрузки по конденсату.

Поиск и устранение неисправностей

Если изделие не работает должным образом, используйте следующую таблицу для определения причины и способа устранения.

Проблема	Причина	Способ устранения
Конденсат не отводится (заблокирован) или отвод плохой	Поплавок поврежден или заполнен конденсатом	Замените на новый поплавок
	Нет притока конденсата	Осмотрите и исправьте трубопровод
	Отверстие или трубопровод забиты ржавчиной и накипью	Очистите детали
	Рабочее давление конденсатоотводчика превышает максимальное указанное давление или недостаточный перепад давления	Сравните технические характеристики и фактические условия эксплуатации
	Произошло воздушное или паровое запирание	Задействуйте клапан сброса блокировки, выполните продувку байпаса или закройте входной клапан конденсатоотводчика и дайте ему остыть
Пар выходит или протекает из выхода (продувка/утечка пара)	Поршень или цилиндр повреждены или выпускные отверстия в штоке главного клапана увеличились	Замените на новый поршень, цилиндр или главный клапан
	На поршне или цилиндре образовалась липкая накипь	Очистите детали
	Цилиндр установлен в неправильной ориентации	Переустановите поршень в правильной ориентации
	Небольшие отверстия в поршне засорились	Очистите детали
	На главном клапане образовалась липкая накипь	Очистите
	Главный клапан, цилиндр или отверстие изношены	Замените на новые детали по мере необходимости
Пар протекает из места, отличного от выхода	Износ или повреждение прокладки	Замените на новую прокладку(и)
	Использовались неправильные моменты затяжки	Затяните с надлежащим моментом
Поплавок часто повреждается	Произошел гидравлический удар	Изучите и исправьте трубопровод
