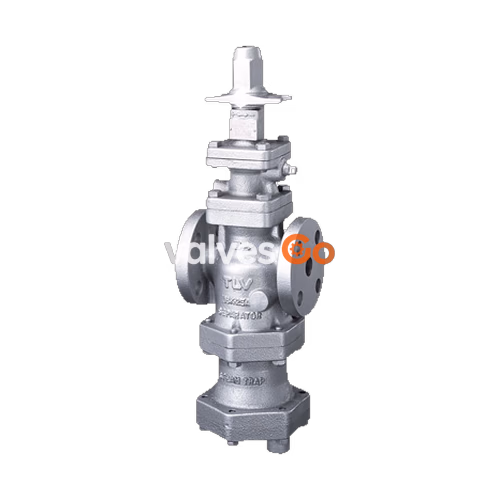

Редукционные клапаны прямого действия TLV COS-3, COS-16 и COS-21 (а также серия COSR) представляют собой высокотехнологичные устройства. Паропотребляющее оборудование может выполнять свои функции только при наличии сухого насыщенного пара. Пар, содержащий увлеченный конденсат, накипь или воздух, не только снижает производительность парового оборудования, но и сокращает срок службы редукционных клапанов. Серия COS/COSR помогает устранить эти проблемы, постоянно подавая сухой насыщенный пар при постоянном давлении. Они объединяют редукционный клапан со встроенным циклонным сепаратором конденсата и поплавковым конденсатоотводчиком для обеспечения точного управления и подготовки пара, максимизируя производительность технологической системы.

Особенности

1. Компактное устройство упрощает компоновку системы, обвязку и техническое обслуживание.
2. Самоцентрирующийся амортизирующий сферический поршень и передовая конструкция пилотного регулятора поддерживают точность вторичного давления пара даже в неблагоприятных технологических условиях.
3. Встроенный циклонный сепаратор с эффективностью отделения конденсата до 98% и самомодулирующийся поплавковый конденсатоотводчик обеспечивают подачу сухого высококачественного пара.
4. Основные внутренние компоненты изготовлены из нержавеющей стали для длительного срока службы.
5. Встроенные фильтры большой площади для пилотного и главного клапанов продлевают срок безотказной работы.
6. Внутренний канал измерения вторичного давления делает ненужной внешнюю импульсную линию.
7. COS-16, размеры DN 65 и больше имеют глушитель для снижения шума.

Технические характеристики

Модель	COS-3 / COSR-3	COS-16 / COSR-16 / COSR-16HT	COS-21 / COSR-21
Диапазон первичного давления	0.1 - 0.3 МПа (изб.) (1 - 3 бари)	0.2 - 1.6 МПа (изб.) (2 - 16 бари)	1.35 - 2.1 МПа (изб.) (13.5 - 21 бари)
Диапазон настройки вторичного давления	0.01 - 0.05 МПа (изб.) (0.1 - 0.5 бари)	В пределах 10 - 84% от первичного давления (Мин: 0.03 МПа (изб.) / 0.3 бари)	В пределах 10 - 84% от первичного давления (Мин: 0.55 МПа (изб.) / 5.5 бари)
Перепад давления	0.07 - 0.85 МПа (0.7 - 8.5 бар)	Макс. перепад давления 0.85 МПа (8.5 бар)	Макс. перепад давления 0.85 МПа (8.5 бар)
Минимальный регулируемый расход	5% от номинального расхода	5% от номинального расхода (10% для размеров 65 мм и более)	5% от номинального расхода (10% для размеров 65 мм и более)

WARNING

Во избежание неисправностей, повреждения изделия, несчастных случаев или серьезных травм устанавливайте изделие правильно и НЕ используйте его за пределами указанного диапазона характеристик. Местные нормы могут ограничивать использование данного изделия условиями ниже указанных.

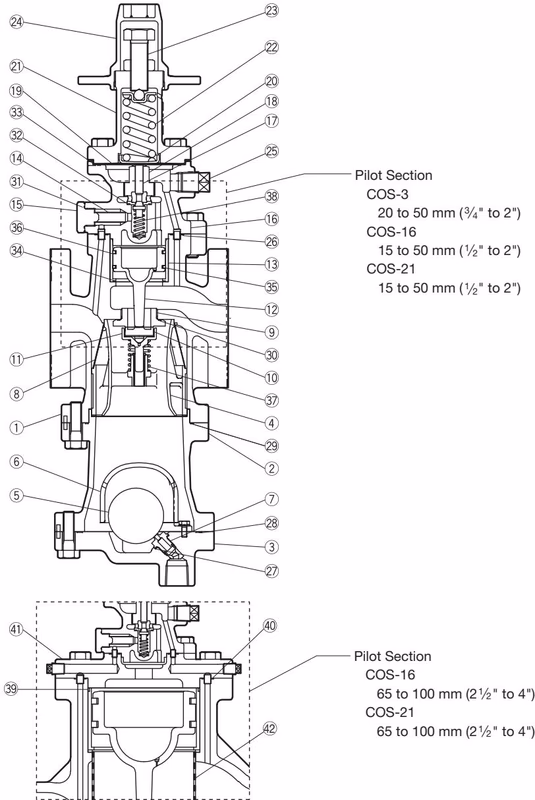

Конструкция

№	Описание	Материал
1	Главный корпус	Чугун / Высокопрочный чугун / Литая нержавеющая сталь
2	Корпус конденсатоотводчика	Тот же материал, что и у главного корпуса
3	Крышка конденсатоотводчика	Тот же материал, что и у главного корпуса
4	Сепаратор	Нержавеющая сталь
5	Поплавок	Нержавеющая сталь
6	Крышка поплавка	Тот же материал, что и у главного корпуса
7	Седло клапана конденсатоотводчика	Нержавеющая сталь
8	Сетка сепаратора	Нержавеющая сталь
9	Седло главного клапана	Нержавеющая сталь
10	Главный клапан	Нержавеющая сталь
11	Держатель главного клапана	Нержавеющая сталь
12	Поршень	Нержавеющая сталь
13	Цилиндр	Нержавеющая сталь
14	Сетка пилотного клапана	Нержавеющая сталь
16	Корпус пилотного клапана	Тот же материал, что и у главного корпуса
17	Пилотный клапан	Нержавеющая сталь
18	Седло пилотного клапана	Нержавеющая сталь
19	Мембрана	Нержавеющая сталь
22	Витая пружина	Углеродистая сталь
23	Регулировочный винт	Хромомолибденовая сталь

Трубопроводы и установка

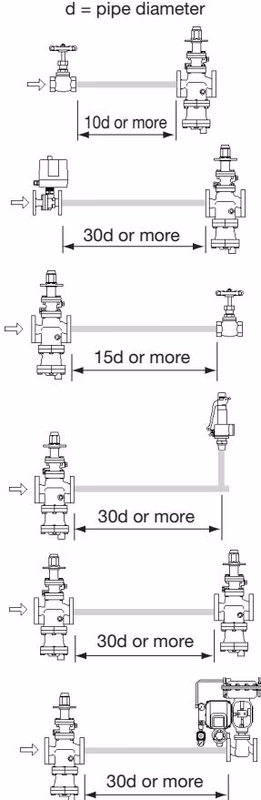

Рекомендуемые прямые участки трубопровода

Если COS/COSR установлен непосредственно перед или после колена или регулирующего клапана, неравномерность потока может привести к вибрации и нестабильному давлению. Для обеспечения стабильного потока пара рекомендуется устанавливать COS/COSR на прямых участках трубопровода.

Вход (первичная сторона) COS/COSR:

• Обеспечьте прямой участок трубопровода длиной 10d или более при установке ручного клапана, фильтра или колена.
• Обеспечьте прямой участок трубопровода длиной 30d или более при установке автоматического клапана (запорного клапана).

Выход (вторичная сторона) COS/COSR:

• Обеспечьте прямой участок трубопровода длиной 15d или более при установке ручного клапана, фильтра или колена.
• Обеспечьте прямой участок трубопровода длиной 30d или более при установке предохранительного клапана, другого редукционного клапана, регулирующего клапана или автоматического клапана.

Установка регулирующего клапана

Регулирующий клапан (например, для регулирования температуры), установленный между COS/COSR и паровым оборудованием, может повысить давление между COS/COSR и регулирующим клапаном, когда регулирующий клапан закрыт. Поэтому регулирующий клапан следует устанавливать близко к паропотребляющему оборудованию. Предохранительный клапан должен быть установлен после регулирующего клапана.

Отводящая труба конденсатоотводчика (COS)

Для удобства обслуживания рекомендуется устанавливать разъемное соединение на отводящей трубе конденсатоотводчика. Подключите отводящую трубу к линии возврата конденсата или выведите ее в дренажный канал. Убедитесь, что конец трубы находится выше уровня воды, чтобы предотвратить засасывание грязи и воды вакуумом, образующимся при закрытии конденсатоотводчика.

Установка фильтра (COSR)

Перед COSR следует установить фильтр. Фильтр должен иметь размер ячейки 60 меш или мельче, но не настолько мелкий, чтобы вызывать сужение проходного сечения. Фильтр следует устанавливать горизонтально и под углом 90° к его нормальной ориентации относительно трубопровода, чтобы предотвратить скопление конденсата в корпусе сетки.

Внешняя импульсная линия

Североамериканские модели подготовлены на заводе для внешнего измерения. Внешняя импульсная линия ДОЛЖНА быть установлена. НЕ ПОДАВАЙТЕ ПАР до тех пор, пока все трубопроводы и линия измерения вторичного давления диаметром 10 мм (3/8") с небольшим уклоном вниз не будут правильно установлены.

DANGER

Держите запорный клапан на импульсной линии открытым все время во время работы. Если запорный клапан закрыт, COS/COSR полностью откроется, и ПЕРВИЧНОЕ ДАВЛЕНИЕ БУДЕТ ПОДАВАТЬСЯ НА ОБОРУДОВАНИЕ.

Настройка

1. Тщательно продуйте все трубопроводы.
2. Убедитесь, что запорный клапан и байпасный клапан, расположенные до и после COS/COSR, полностью закрыты.
3. Снимите колпачок под ключ, ослабьте контргайку и поверните регулировочный винт против часовой стрелки, чтобы уменьшить натяжение витой пружины.
4. Медленно, полностью откройте запорный клапан на входе COS/COSR. Дайте достаточно времени для отвода конденсата, оставшегося на входе.
5. Слегка откройте запорный клапан на выходе COS/COSR.
6. Поворачивайте регулировочный винт до получения желаемого давления на выходе. Подождите несколько минут.
7. Медленно, полностью откройте запорный клапан на стороне выхода.
8. После настройки затяните контргайку и установите на место колпачок под ключ.
9. При остановке системы всегда сначала закрывайте выходной запорный клапан, а затем входной клапан.

Регулярный осмотр и техническое обслуживание

Для обеспечения длительного срока службы следует регулярно проводить следующий осмотр и техническое обслуживание:

• Сетка сепаратора (только COS), сетка пилотного клапана: Разбирать и чистить ежегодно.
• Главный клапан, седло главного клапана, пилотный клапан и седло пилотного клапана: Заменять через 15 000 часов.
• Поршневое кольцо: Заменять через 8 000 часов.
• Поршень: Заменять через 30 000 часов.
• Седло клапана конденсатоотводчика: Заменять через 40 000 часов.
• Мембрана: Заменять через 30 000 часов.

Размеры

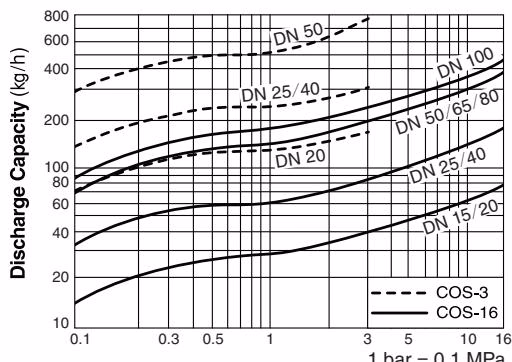

Пропускная способность конденсатоотводчика

WARNING

НЕ используйте данное изделие в условиях, превышающих максимальный перепад давления, так как произойдет подпор конденсата!
