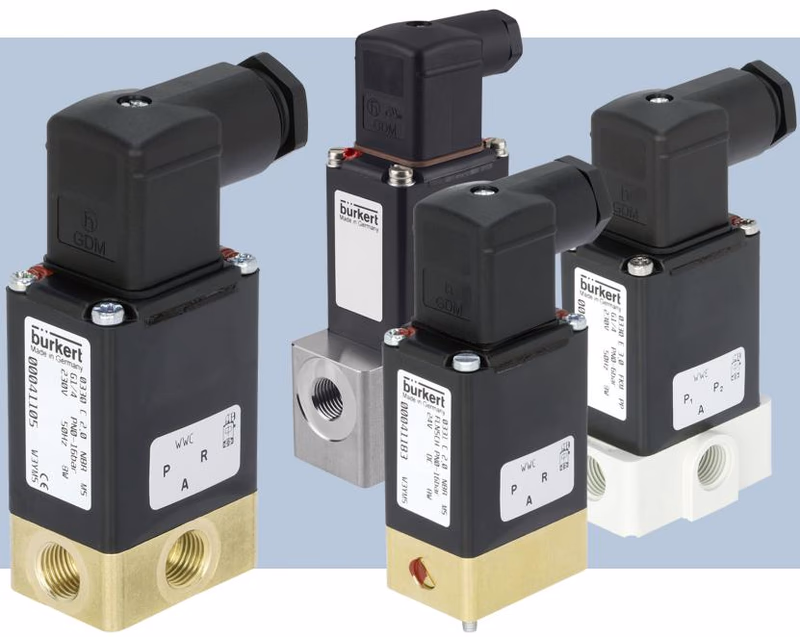

Бюркерт BURKERT (BURKERT) Тип 0331 (Артикул 63109) представляет собой электромагнитный клапан прямого действия с поворотным якорем и изолированной средой. Доступен в 2/2- и 3/2-ходовом исполнении. Электромагнитные катушки залиты химически стойкой эпоксидной смолой. Поскольку система катушки отделена от среды мембраной, клапан особенно подходит для критических сред, таких как агрессивные кислоты и щелочи. Тип 0331 оснащен ручным дублированием для ввода в эксплуатацию и тестирования. Конкретная конфигурация 63109 имеет проходное сечение 4,0 мм, латунный корпус, уплотнение FKM, фланцевое соединение и работает от 24 В постоянного тока.

Общие технические данные

Характеристика	Значение
Проходное сечение	DN 2...DN 4 (для 63109 — 4.0 мм)
Материал корпуса	Латунь, Нержавеющая сталь (1.4401), PP, PEEK
Материал уплотнения	EPDM, FKM, FFKM, NBR (для 63109 — FKM)
Класс изоляции катушки	Эпоксидная катушка класс H
Рабочий цикл	100% непрерывная работа (для латуни и нерж. стали)
Допуск по напряжению	±10%
Степень защиты	IP65 с кабельным штекером
Монтажное положение	Любое, предпочтительно приводом вверх
Температура окружающей среды	Макс. +55 °C

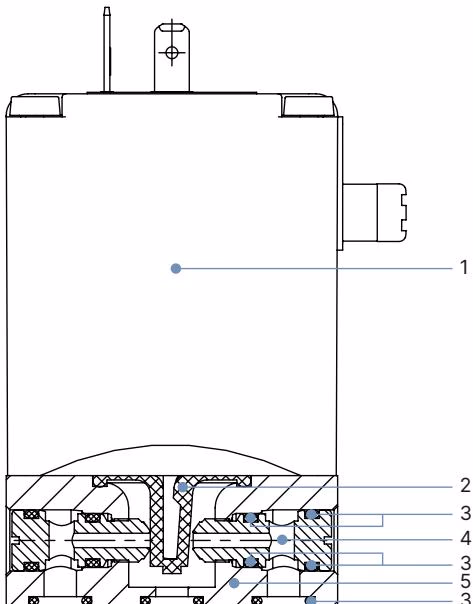

Спецификация материалов

№	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Мембрана	EDPM, FKM, FFKM, NBR
3	Уплотнительное кольцо	EDPM, FKM, FFKM, NBR
4	Седло	Латунь, Нержавеющая сталь (1.4401), PP, PEEK
5	Корпус клапана	Латунь, Нержавеющая сталь (1.4401), PP, PEEK

Функции контура

Клапан Тип 0331 доступен с различными функциями контура. Модель 63109 использует Функцию контура B (CF B).

• CF A: 2/2-ходовой электромагнитный клапан, прямого действия, нормально закрытый
• CF B: 2/2-ходовой электромагнитный клапан, прямого действия, нормально открытый (Модель 63109)
• CF C: 3/2-ходовой электромагнитный клапан, прямого действия, нормально закрытый
• CF D: 3/2-ходовой электромагнитный клапан, прямого действия, нормально открытый
• CF E: 3/2-ходовой смесительный клапан
• CF F: 3/2-ходовой распределительный клапан
• CF T: 3/2-ходовой электромагнитный клапан, направление потока произвольное, нормально закрытый

Описание заводской таблички

1. Тип
2. Функция контура
3. Проходное сечение
4. Материал уплотнения
5. Материал корпуса
6. Тип соединения
7. PN (Номинальное давление)
8. Мощность
9. Код производителя
10. Артикул
11. Напряжение

Монтаж и безопасность

ОПАСНОСТЬ!

Опасность травмирования из-за высокого давления в системе/устройстве ▶ Перед началом работ на оборудовании или устройстве отключите давление и сбросьте давление/опорожните трубопроводы.

Опасность поражения электрическим током ▶ Перед началом работ на системе или устройстве отключите электропитание и заблокируйте его от повторного включения. ▶ Соблюдайте действующие правила техники безопасности и предотвращения несчастных случаев для электрических устройств.

ВНИМАНИЕ!

Опасность травмирования из-за неправильного монтажа ▶ Монтаж должен выполняться только обученными специалистами с использованием соответствующих инструментов. ▶ Защитите систему от непреднамеренного включения. ▶ Обеспечьте контролируемый перезапуск после монтажа.

Перед монтажом

• Монтажное положение: Монтажное положение гибкое. Предпочтительно: приводом вверх.
• Грязеуловитель: Для безопасной работы электромагнитного клапана перед входом клапана необходимо установить грязеуловитель (≤ 500 мкм).

Ручное дублирование

Когда ручное дублирование заблокировано, клапан не может быть активирован электрически.

1. Нажмите и удерживайте ручное дублирование.
2. Поверните ручное дублирование по часовой стрелке для блокировки.

Электрическое подключение

ОПАСНОСТЬ!

Существует опасность поражения электрическим током, если защитный проводник не подключен. ▶ Подключите защитный проводник и проверьте электрическую целостность между катушкой и корпусом.

Подключение стандартного устройства:

1. Подключите L1/+ и N/– к клеммам 1 и 2 независимо от полярности.
2. Подключите защитный проводник.
3. Установите седло клапана и убедитесь, что оно правильно установлено.
4. Прикрутите кабельный штекер (Тип 2518 или 2509 в соответствии с DIN EN 175301-803, Исполнение A) на место, соблюдая максимальный крутящий момент 1 Нм.
5. Проверьте электрическую целостность между катушкой и корпусом (функция защитного проводника).
