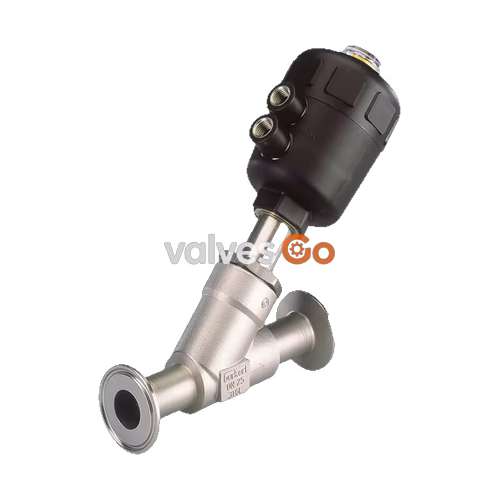

Бюркерт BURKERT 344633 (Тип 2000) представляет собой наклонный клапан с внешним пилотным управлением и поршневым приводом одностороннего действия. Привод изготовлен из полиамида (PA), подходящего для сложных температурных условий окружающей среды. Высокая пропускная способность достигается благодаря практически прямому пути потока в 2/2-ходовом корпусе из нержавеющей стали. Надежный саморегулирующийся сальник обеспечивает высокую герметичность. Этот не требующий технического обслуживания и прочный клапан оснащен кламповым соединением и седловым уплотнением из PTFE, что делает его идеальным для управления потоком жидких и газообразных сред в промышленных и гигиенических применениях.

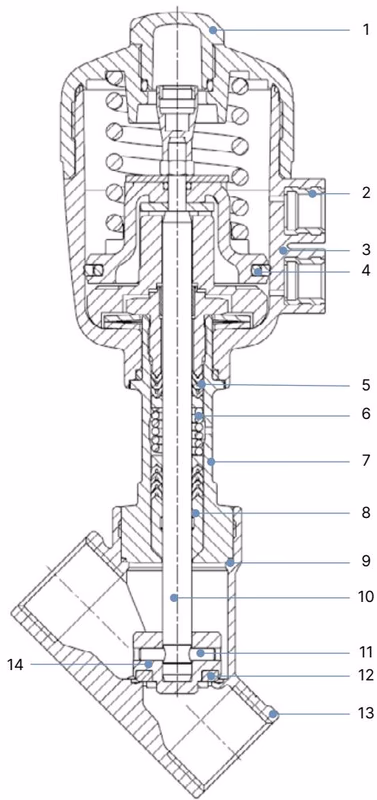

Конструкция и материалы

№	Элемент	Материал (Корпус из нержавеющей стали CF3M с приводом PA)
1	Прозрачная крышка	PC
2	Порты управляющего воздуха	Нержавеющая сталь 1.4305
3	Привод	PA
4	Уплотнение поршня	NBR
5	Сальник	V-образные кольца PTFE (наполненные), с пружинной компенсацией
6	Пружина	Нержавеющая сталь 1.4310
7	Трубка	Нержавеющая сталь CF3M
8	Грязесъемник	PTFE (наполненный)
9	Уплотнение корпуса	Графит, PTFE (опция)
10	Шпиндель	Нержавеющая сталь 1.4401 / 1.4404
11	Штифт	Нержавеющая сталь 1.4401 / 1.4404
12	Уплотнение седла	PTFE
13	Корпус клапана	Нержавеющая сталь CF3M
14	Поворотная пластина	Нержавеющая сталь CF3M / 1.4401 / 1.4404

Функции управления

Символ	Описание
Функция управления A (CF A)	Пневматический 2/2-ходовой отсечной клапан. Направление потока под седло. Нормально закрытый усилием пружины.
Функция управления B (CF B)	Пневматический 2/2-ходовой отсечной клапан. Направление потока под седло. Нормально открытый усилием пружины.

Опасность разрыва трубопровода

Опасность повреждения из-за разрыва труб и оборудования при направлении потока над седлом. В случае жидких сред может возникнуть гидравлический удар, что приведет к разрыву труб и устройства. Не используйте клапаны с направлением потока над седлом для жидких сред.

Технические данные

Характеристика	Значение
Рабочее давление	0 бар(изб)...25 бар(изб), вакуумные версии...-0.9 бар(изб) (опция)
Номинальное давление	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Управляющее давление	2...10 бар(изб)
Утечка в седле	Класс герметичности A (DIN EN 12266-1), уплотнение седла PTFE и PEEK, тестовая среда - воздух
Рабочая среда	Пар, вода, нейтральные газы, спирты, масла, топливо, гидравлические жидкости, растворы солей, щелочи, органические растворители, кислород и горючие газы
Температура среды	-40...+230 °C (в зависимости от версии)
Вязкость	Макс. 600 мм²/с
Управляющая среда	Воздух, нейтральные газы
Температура окружающей среды	-40...+60 °C (для привода PA)
Степень защиты	IP67
Монтажное положение	Любое, предпочтительно приводом вверх

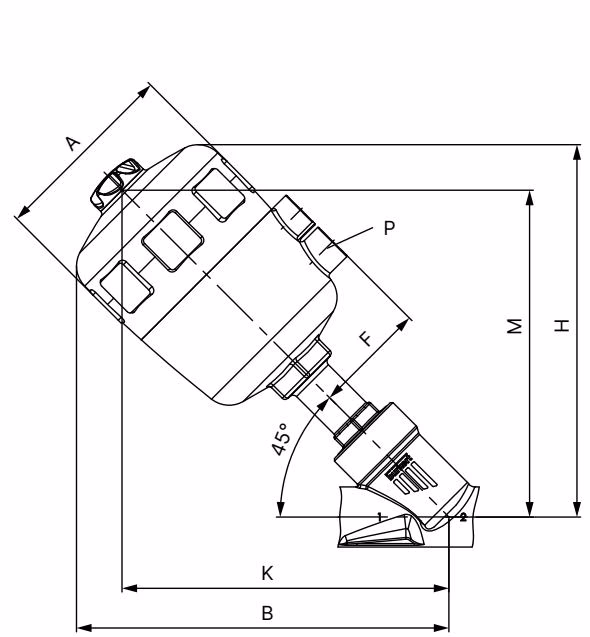

Размеры

Примечание: Размеры B, H, K, M, HS и BS являются максимальными и могут быть уменьшены до 6 мм в зависимости от номинального диаметра и стандарта.

Монтаж и техническое обслуживание

Рекомендации по установке

Наклонный клапан может быть установлен в любом положении, предпочтительно приводом вверх. Перед подключением клапана убедитесь, что трубопроводы выровнены и не имеют механических напряжений. Соблюдайте направление потока.

Опасность высокого давления

Опасность травмирования из-за высокого давления в системе! Перед отсоединением трубопроводов или клапанов сбросьте давление и удалите воздух из системы.

Техническое обслуживание: Привод наклонного клапана не требует технического обслуживания. К деталям, подверженным естественному износу, относятся поворотная пластина и графитовое уплотнение. При возникновении утечек замените соответствующую изнашиваемую деталь на подходящую оригинальную запасную часть.
