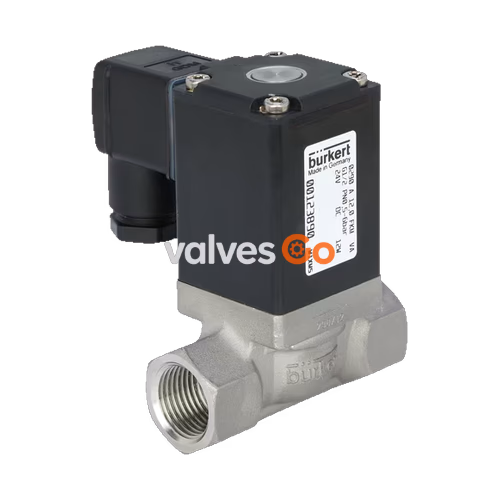

Бюркерт BURKERT 21155 (Тип 0290) — это сервоуправляемый 2/2-ходовой мембранный клапан. Клапан открывается без перепада давления. Процесс открытия облегчается жестким соединением мембраны с магнитным сердечником. Встроенная функция «soft-kick» обеспечивает плавное открытие. Электромагнитные катушки залиты эпоксидной смолой, обладающей высокой химической стойкостью. Для снижения энергопотребления в электромагнит встроена электроника Kick and Drop.

Функция контура

Функция контура A (CF A): 2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый.

Материалы

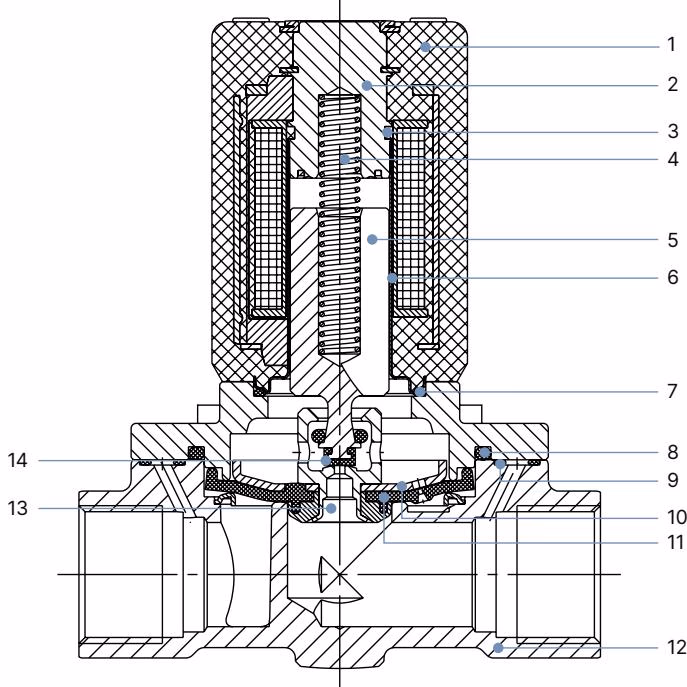

№	Элемент	Материал (Версия из нержавеющей стали)
1	Катушка	Эпоксидная смола
2	Стопор	Нержавеющая сталь 1.4105, 1.4113 или 1.4523 (опция)
3	Экранирующее кольцо	Серебро
4	Пружина	Нержавеющая сталь 1.4310
5	Магнитный сердечник	Нержавеющая сталь 1.4105 или 1.4113
6	Направляющая трубка сердечника	Нержавеющая сталь 1.4303
7-9	Уплотнительное кольцо	FKM
10	Тарелка мембраны	Нержавеющая сталь 1.4401
11	Мембрана	FKM
12	Корпус	Нержавеющая сталь 1.4581
13	Седло пилотного клапана	Нержавеющая сталь 1.4401
14	Уплотнение седла	FKM

Размеры

INFO

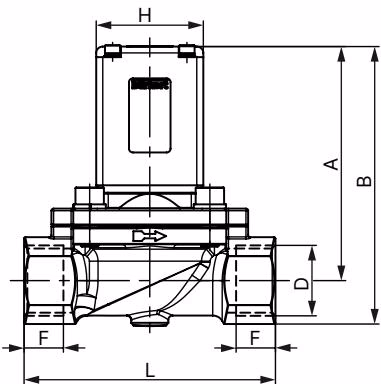

Размеры в мм. Размеры D1 и F1 относятся к резьбе G.

DN	A	B	G (D1)	G (F1)	E	L	SW	J	H
12	80	94	G 1/2	14	40	74.5	27	81	40

Рабочие характеристики

Потребляемая мощность

Условный проход	Значение Kv (вода) P→A	Присоединение	Пусковая мощность (AC/DC)	Мощность удержания (AC/DC)	Вес
12 мм	1.8 м³/ч	G 1/2	80 Вт	25 ВА / 10 Вт	1.0 кг

TIP

Катушка с электроникой Kick and Drop является катушкой универсального тока (кодировка частоты: UC), которая подходит для переменного (AC) и постоянного (DC) тока.

Монтаж и безопасность

ОПАСНОСТЬ

Опасность травмирования из-за высокого давления в системе Перед отсоединением трубопроводов или клапанов сбросьте давление и опорожните линии.

Опасность поражения электрическим током Перед доступом к устройству или системе отключите электропитание и заблокируйте его от повторного включения! Соблюдайте действующие правила техники безопасности и предотвращения несчастных случаев для электрических устройств.

Перед монтажом

Монтажное положение: Монтажное положение произвольное. Предпочтительно: приводом вверх.

Грязеуловитель: Для безопасной работы электромагнитного клапана перед входом клапана необходимо установить грязеуловитель (≤400 мкм).

WARNING

Если между катушкой и корпусом отсутствует функция защитного проводника, существует риск поражения электрическим током. Всегда подключайте защитный проводник. Проверьте функцию защитного проводника после установки катушки.

1. Уплотнение

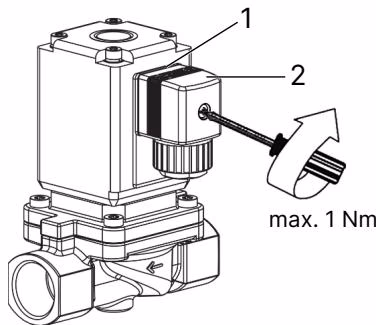

2. Одобренный кабельный штекер, например, Тип 2508 или другой подходящий кабельный штекер в соответствии с DIN EN 175301-803 Форма A

Плотно затяните кабельный штекер, обеспечив максимальный крутящий момент 1 Нм. Убедитесь, что уплотнение установлено правильно. Подключите защитный проводник и проверьте электрическую целостность между катушкой и корпусом.
