Бюркерт (BURKERT) 20122470 (Type 2961) представляет собой ручной двухходовой регулирующий вентиль, разработанный для обеспечения превосходной точности регулирования в сложных условиях эксплуатации. Он состоит из ручного привода и корпуса вентиля со сменными седлами из высококачественной нержавеющей стали. Точная направляющая шпинделя обеспечивает надежное управление, а мягкое уплотнение из PTFE гарантирует герметичное перекрытие. Привод изготовлен из высококачественного пластика, оснащен визуальным индикатором положения и может быть дополнительно оборудован ограничителем хода и блокировкой.

Особенности продукта

• Превосходная точность регулирования: Сменные седла клапана обеспечивают идеальную координацию в самых сложных условиях эксплуатации.
• Надежный привод: Оснащен опциональным ограничением хода и блокировкой.
• Высококачественные материалы: Корпус клапана из нержавеющей стали с фланцевым соединением (DN 80).
• Надежное уплотнение: В сальнике используются проверенные V-образные кольца с пружинной компенсацией, что устраняет необходимость ручной подтяжки.

Сертификаты и соответствие стандартам

• Директива по оборудованию под давлением: 2014/68/EU
• Взрывозащита (опционально): Устройство категории 2 ATEX / IECEx, подходящее для зон 1/21 и 2/22.
• Питьевая вода: Подходит для использования в системах питьевого водоснабжения (UBA).
• Пищевая промышленность и гигиена: FDA, USP, Регламент ЕС 1935/2004, Китайские пищевые стандарты GB.

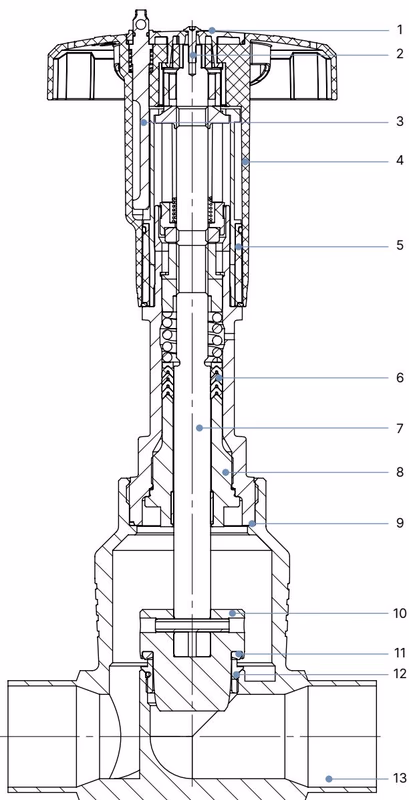

Материалы

№	Элемент	Материал
1	Крышка	Полиамид (PA)
2	Винт	Нержавеющая сталь 1.4301
3	Фиксирующее устройство	Нержавеющая сталь 1.4305
4	Маховик	Полифениленсульфид (PPS)
5	Визуальный индикатор положения со шкалой	Полиамид (PA)
6	Сальник	V-образные кольца из PTFE (наполненные), с пружинной компенсацией
7	Шток	Нержавеющая сталь 1.4401 или 1.4404
8	Направляющая шпинделя	Нержавеющая сталь 1.4404 (316L), наполненная PTFE
9	Уплотнение корпуса	Графит
10	Регулирующий конус	1.4571 (опционально закаленный)
11	Уплотнение седла	PTFE или PEEK
12	Седло клапана с уплотнительным кольцом	Нержавеющая сталь 1.4571, EPDM
13	Корпус клапана	Нержавеющая сталь 316L/CF3M

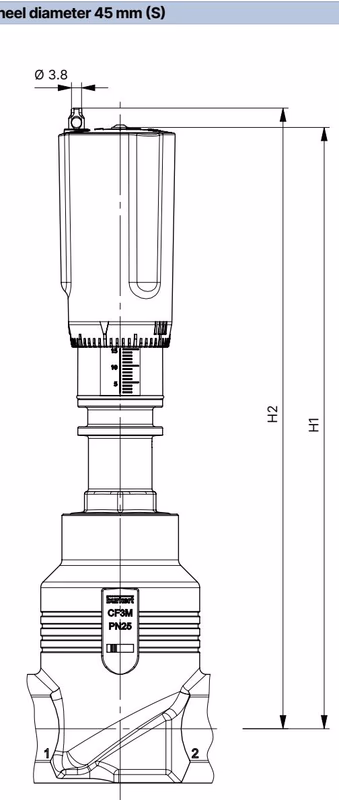

Размеры

Привод

Номинальный размер соединения (труба) DN	NPS	Диаметр маховика ∅ [мм]	H1 [мм]	H2 (блокировка) [мм]
15	1/2	45 (S)	217	224
20	3/4	45 (S)	224	230
25	1	45 (S)	228	234
32	1 1/4	110 (M)	296	303
40	1 1/2	110 (M)	301	307
50	2	110 (M)	307	313
65	2 1/2	160 (L)	361	368
80	3	160 (L)	369	375
100	4	160 (L)	379	385

Эксплуатационные ограничения

Ограничение давления и температуры (снижение характеристик) корпуса клапана (DIN EN 12516-1/PN25):

Температура [°C]	Рабочее давление [бар]
-10...+50	25
100	24.5
150	22.4
200	20.3
230	19

Монтаж и эксплуатация

Индикатор положения

При вращении маховика против часовой стрелки между индикатором положения и маховиком становится видна воспроизводимая шкала хода. Шкала на маховике определяет положение вращения маховика (50 положений).

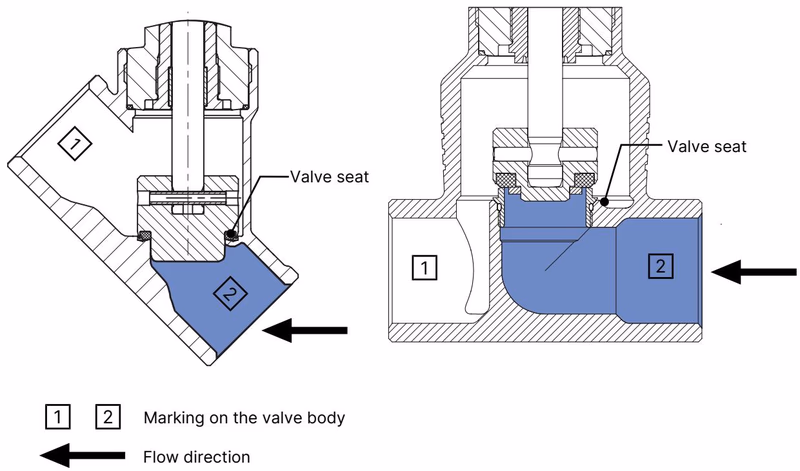

Направление потока

Седло клапана всегда закрывается против потока среды. Поэтому направление потока должно быть установлено таким образом, чтобы клапан достигал потока под седлом.

Установка ограничения хода (опционально)

Как минимальное, так и максимальное положение клапана можно отрегулировать с помощью регулировочной втулки. Для этого можно снять маховик.

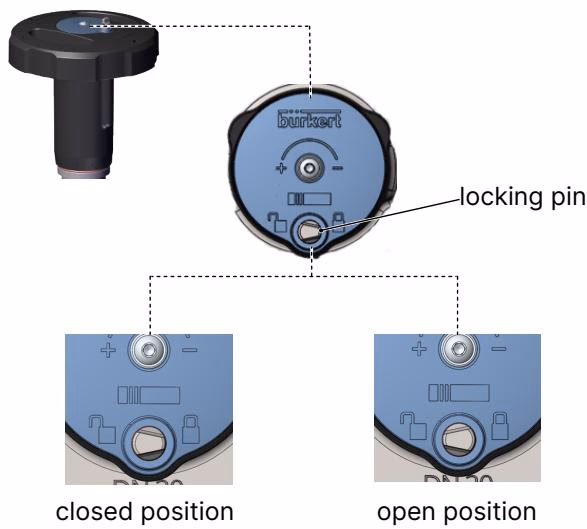

Блокировка маховика (опционально)

Клапан может быть защищен от непреднамеренного или несанкционированного управления. Фиксирующий штифт можно нажать и повернуть. Фиксирующий штифт имеет отверстие (∅ 3,8) и может быть закреплен навесным замком.

Инструкции по технике безопасности

Опасность взрыва! (Для взрывозащищенных исполнений)

• Монтаж, эксплуатация и техническое обслуживание должны выполняться только квалифицированными специалистами с использованием подходящих инструментов.
• Эксплуатируйте устройство только в полностью исправном состоянии и в соответствии с руководством по эксплуатации.
• Не подвергайте устройство механическим и/или термическим нагрузкам, превышающим установленные пределы.
• Примите соответствующие меры для предотвращения накопления статического электричества во взрывоопасной зоне.

Опасность травмирования из-за высокого давления и выхода среды

• Перед началом работ на устройстве или системе сбросьте давление. Проветрите или опорожните трубопроводы.
• Не превышайте максимальное давление среды. Соблюдайте спецификации на заводской табличке.

Опасность защемления механически приводимыми деталями

• Движение устройства вверх и вниз означает наличие опасности защемления.
• Не просовывайте руки в отверстия корпуса клапана.
