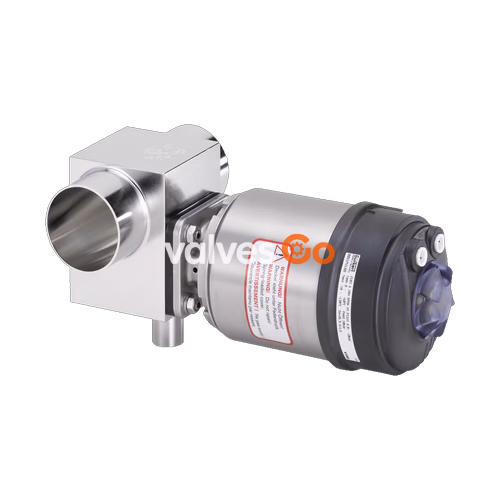

Бюркерт (BURKERT) Type 2104 — это мембранный Т-образный клапан с внешним управлением, состоящий из пневматического поршневого привода, мембраны и Т-образного корпуса клапана. Проверенный и надежный привод с корпусом из нержавеющей стали обеспечивает надежное использование в гигиенических или агрессивных условиях окружающей среды. Корпуса клапанов с оптимизированным потоком и минимальным мертвым объемом обеспечивают высокую пропускную способность и широкий спектр применения. Привод имеет компактную, автоклавируемую конструкцию с уплотнениями без зазоров, что делает его идеальным для децентрализованной автоматизации в пищевой, пивоваренной, биотехнологической и фармацевтической промышленности.

Это высокоинтегрированная система, состоящая из клапана и блока автоматизации со встроенными каналами управляющего воздуха (без всасывания окружающего воздуха). Интеграция блоков автоматизации Type ELEMENT возможна на всех уровнях конфигурации, также может быть интегрирован интерфейс полевой шины. Клапан имеет степень защиты IP65/67 и NEMA Type 4X, а также обладает высокой химической стойкостью.

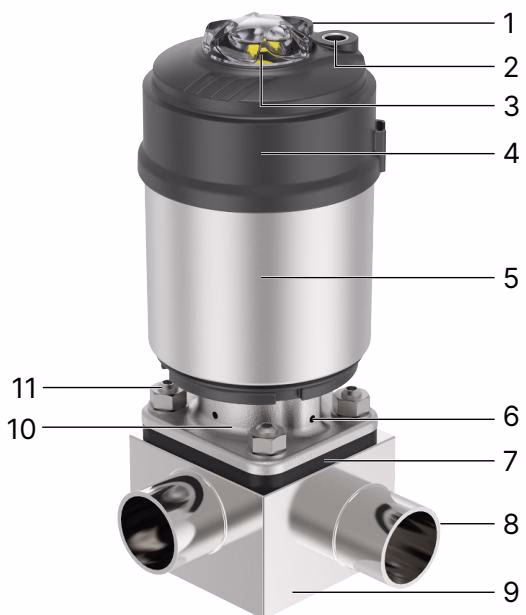

Обзор продукта

Компонент	Описание
1	Порт управляющего воздуха 1 для CF A, CF B и CF I
2	Порт управляющего воздуха 2 для CF I, выхлопной порт для CF A и CF B
3	Прозрачная крышка с индикацией положения
4	Крышка привода
5	Корпус привода
6	Разгрузочное отверстие
7	Мембрана
8	Присоединение
9	Корпус клапана
10	Крышка мембраны
11	Винт корпуса

Сертификаты и соответствие

• 3-A Sanitary Standards: Продукция соответствует стандартам 3-A Sanitary Standards Inc (3-A SSI) согласно сертификату.
• FDA: Мембраны из EPDM, PTFE/EPDM, улучшенного PTFE/EPDM и ламината GYLON® и EPDM соответствуют Своду федеральных правил, опубликованному FDA.
• USP: Мембраны протестированы в соответствии с USP Class VI.
• Регламент ЕС 1935/2004: Подходит для использования с продуктами питания и напитками.
• Взрывозащита: Доступны варианты с сертификатами ATEX (II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db) и IECEx.

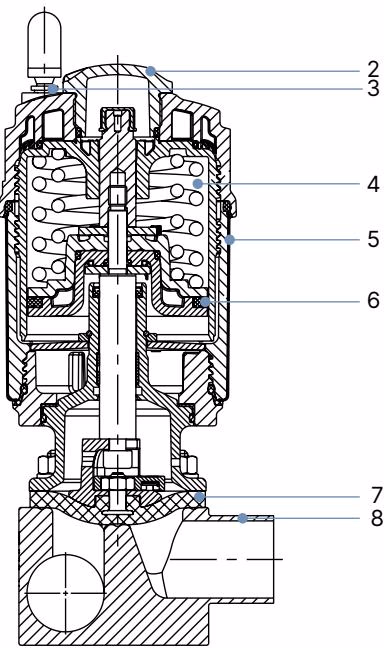

Спецификация материалов

№	Элемент	Материал
1	Клемма заземления	Нержавеющая сталь 1.4301/1.4305 (только для варианта ATEX/IECEx)
2	Прозрачная крышка	Полисульфон PSU
3	Порты управляющего воздуха	Цанговое соединение PP (стандарт), резьба G 1/8" нержавеющая сталь 1.4305
4	Привод	Полифениленсульфид PPS
5	Крышка	Нержавеющая сталь 1.4561 (316Ti)
6	Уплотнение поршня	FKM
7	Мембрана	EPDM (AD), PTFE/EPDM (EA), улучшенный PTFE/EPDM (EU), ламинат GYLON® и EPDM (ER)
8	Корпус клапана	Нержавеющая сталь 1.4435 или 316L

Технические данные

Общие условия эксплуатации

Свойство	Значение
Максимальное управляющее давление	10 бар (7 бар для размера привода 130, 225)
Порт управляющего воздуха	Цанговое соединение для наружного диаметра ∅ 6 мм или 1/4" (стандарт), резьба G 1/8"
Рабочая среда	Нейтральные газы и жидкости, высокоочищенные, стерильные, агрессивные или абразивные среды
Управляющая среда	Нейтральные газы, воздух
Температура окружающей среды	от -10 °C до +60 °C (автоклавируемый)

Температура среды для мембран

Материал мембраны	Температура среды [°C]	Примечания
EPDM (AD)	-10...+143	Стерилизация паром макс. +150°C в течение 60 мин
FKM (FF)	0...+130	Без пара, сухой жар макс. +150°C в течение 60 мин
PTFE (EA)	-10...+130	Стерилизация паром макс. +140°C в течение 60 мин
Улучшенный PTFE (EU)	-5...+143	Стерилизация паром макс. +150°C в течение 60 мин
GYLON® (ER)	-5...+130	Стерилизация паром макс. +140°C в течение 60 мин

WARNING

Указанные температуры среды относятся только к средам, которые не разрушают материалы мембраны и не вызывают ее набухания. Не используйте мембраны в качестве запорного элемента для пара.

Определение размера привода

∅ A [мм]	Соответствует размеру привода
64.5	50 (D)
91	70 (M)
120	90 (N)
159	130 (P)
245	225 (L)

Функции управления

• Функция управления A (CF A): Пневматический Т-образный клапан. Нормально закрытый усилием пружины.
• Функция управления B (CF B): Пневматический Т-образный клапан. Нормально открытый усилием пружины.
• Функция управления I (CF I): Пневматический Т-образный клапан двустороннего действия. Положение переключения зависит от внешнего управления.

Указания по установке

TIP

Для трубопроводов рекомендуются углы наклона, указанные в действующем стандарте ASME BPE. Устройство и разгрузочное отверстие должны быть доступны для осмотра и обслуживания. Одно из разгрузочных отверстий в крышке мембраны для контроля утечек должно находиться в самом нижнем положении.

DANGER

Повреждение мембраны или привода при сварке: Мембрана и привод могут быть повреждены при приварке корпуса клапана к трубопроводу. В случае устройств с приварным соединением снимите привод и мембрану с корпуса клапана перед установкой.

Моменты затяжки для соединения корпуса

Размер мембраны	EPDM, FKM [Нм]	PTFE, улучшенный PTFE, GYLON® [Нм]
8	2	2.5
15	3.5	4
20	4	4.5
25	5	6
40	8	10
50	12	15
65	20	30
80	30	40
100	40	50

(Допуск: +10 %)

Техническое обслуживание и осмотр

Привод устройства не требует технического обслуживания при соблюдении указаний в руководстве по эксплуатации. Компонентами, подверженными естественному износу, являются уплотнения и мембрана.

Интервалы осмотра:

• После первой стерилизации паром и при необходимости: Затяните винты корпуса крест-накрест.
• Не позднее чем через 10^5 циклов переключения: Проверьте мембрану на износ.
• Для загрязненных и абразивных сред требуются сокращенные интервалы осмотра.
