Гигиеническое исполнение

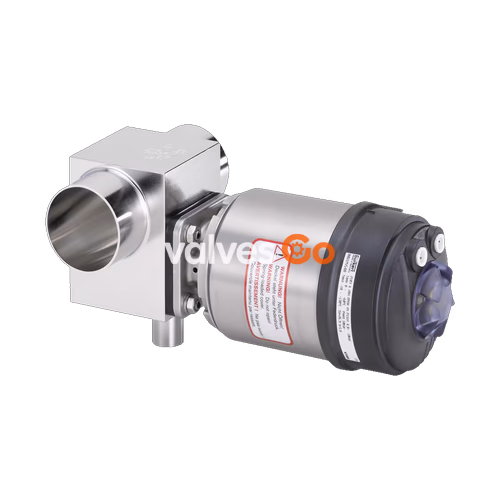

Бюркерт (BURKERT) Type 2104 мембранный Т-образный клапан с внешним управлением состоит из пневматического поршневого привода, мембраны и Т-образного корпуса клапана. Проверенный и надежный привод с корпусом из нержавеющей стали обеспечивает использование в гигиеничных или агрессивных условиях окружающей среды. Корпуса клапанов с оптимизированным потоком и малым мертвым объемом обеспечивают высокую пропускную способность и широкий спектр применения. Корпус клапана и мембрана доступны во всех распространенных материалах и вариантах исполнения. Привод имеет компактную, автоклавируемую конструкцию с большим корпусом из нержавеющей стали и уплотнениями без зазоров. Интеграция блоков автоматизации типа ELEMENT возможна на всех уровнях конфигурации (может быть дооснащена); также может быть интегрирован интерфейс полевой шины. Доступен взрывозащищенный вариант устройства ATEX/IECEx.
Это компактная, гладкая и высокоинтегрированная система, состоящая из клапана и блока автоматизации со встроенными каналами управляющего воздуха (без забора окружающего воздуха). Дополнительный корпус может быть выполнен из пластика или нержавеющей стали (может вращаться на 360°). Клапан имеет степень защиты IP65/67 и NEMA Type 4X и обладает высокой химической стойкостью.
Обзор продукта

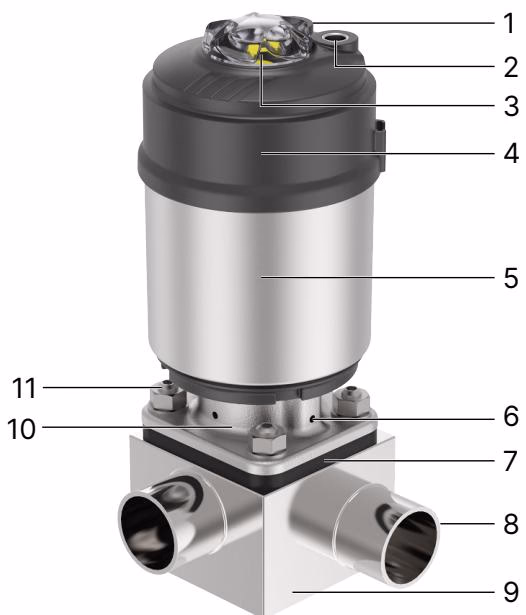

Рис. 1: Обзор Т-образного клапана Type 2104
| 1 Порт управляющего воздуха 1 для CF A, CF B и CF I | 2 Порт управляющего воздуха 2 для CF I, выхлопной порт для CF A и CF B |
| 3 Прозрачная крышка с индикацией положения | 4 Крышка привода |
| 5 Корпус привода | 6 Дренажное отверстие |
| 7 Мембрана | 8 Присоединение |
| 9 Корпус клапана | 10 Крышка мембраны |
| 11 Винт корпуса |

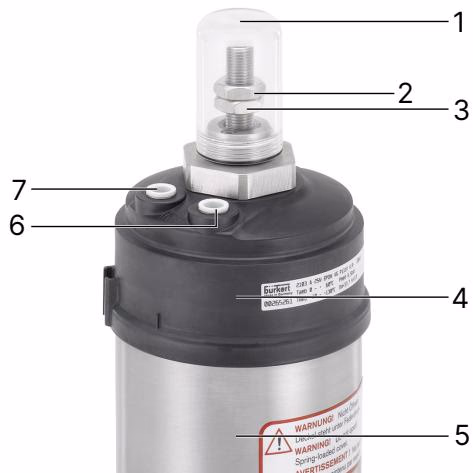

Рис. 2: Обзор 3-позиционного привода
| 1 Прозрачная крышка | 2 Контргайка |
| 3 Гайка для установки среднего положения | 4 Крышка привода |
| 5 Корпус привода | 6 Порт управляющего воздуха 1 для CF A (открытие клапана) |
| 7 Порт управляющего воздуха 2 для CF A (среднее положение) |

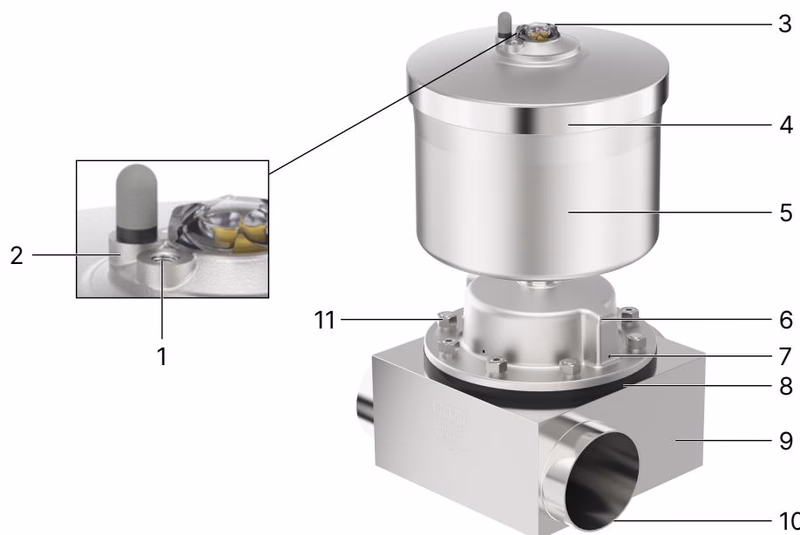

Рис. 3: Обзор Т-образного клапана Type 2104 с приводом из нержавеющей стали 225
| 1 Порт управляющего воздуха 1 для CF A, CF B и CF I | 2 Порт управляющего воздуха 2 для CF I, выхлопной порт для CF A и CF B |
| 3 Прозрачная крышка с индикацией положения | 4 Крышка привода |
| 5 Корпус привода | 6 Крышка мембраны |
| 7 Дренажное отверстие | 8 Мембрана |
| 9 Присоединение | 10 Корпус клапана |
| 11 Винт корпуса |
Общие технические данные
| Свойства продукта | |
|---|---|
| Материал | |
| Блочный корпус (VH) | Блочный материал из нержавеющей стали 1.4435 согласно DIN EN 10088 и 316L согласно ASTM A479 / A479M |
| Блочный корпус (VI) | Блочный материал из нержавеющей стали 1.4435 согласно DIN EN 10088 и 316L согласно ASME BPE. BN2 доступен по запросу |
| Мембрана | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), ламинат GYLON® и EPDM (ER) |
| Привод | DN 08...65, PPS DN 65...100, нержавеющая сталь 1.4308 |
| Корпус привода | DN 08...65, нержавеющая сталь 1.4561 (316Ti) DN 65...100, нержавеющая сталь 1.4308 |
| Размер мембраны | 8...100 |
| Стандартное качество поверхности | |
| Блочный корпус (VH/VI) | Внутренняя электрополировка: Ra ≤ 0.38 мкм (NO17) (ASME BPE SF4 / DIN HE4) (снаружи Ra ≤ 1.6 мкм) Внутренняя механическая полировка: Ra ≤ 0.5 мкм (NO14) (ASME BPE SF1) (снаружи Ra ≤ 1.6 мкм) |
| Рабочие характеристики | |
| Максимальное давление управления (SF A) | 10 бар 7 бар для размера привода 130, 225 |
| Порт управляющего воздуха | Цанговое соединение для наружного диаметра ∅ 6 мм или 1⁄4" (стандарт), резьба G 1⁄8" |
| Данные среды | |
| Рабочая среда | Нейтральные газы и жидкости, высокоочищенные, стерильные, агрессивные или абразивные среды |
| Температура среды | |
| EPDM (AD) | -10 °C...+ 143 °C (стерилизация паром макс. + 150 °C в течение 60 мин) |
| PTFE/EPDM (EA) | -10 °C...+ 130 °C (стерилизация паром макс. + 140 °C в течение 60 мин) |
| Advanced PTFE/EPDM (EU) | -5 °C...+ 143 °C (стерилизация паром макс. + 150 °C в течение 60 мин) |
| Ламинат GYLON® и EPDM (ER) | -5 °C...+ 130 °C (стерилизация паром макс. + 140 °C в течение 60 мин) |
| Управляющая среда | Нейтральные газы, воздух |
| Присоединения продукта | |
| Номинальный диаметр | DN 06...DN 100 (1⁄8"...4") |
| Корпус из нержавеющей стали | |
| Приварное соединение | DIN EN ISO 1127 / ISO 4200 / DIN 11866 серия B DIN 11850 - 2 / DIN 11866 серия A / DIN EN 10357 серия A ASME BPE / DIN 11866 серия C |
| Кламповое соединение | DIN 32676 серия A (труба DIN) DIN 32676 серия B (труба ISO) ASME BPE |
| Окружающая среда и монтаж | |
| Монтажное положение | Любое монтажное положение, предпочтительно приводом вверх |
| Температура окружающей среды | -10 °C...+ 60 °C, автоклавируемый |
WARNING
Диапазон температур окружающей среды и среды может быть ограничен спецификациями, не относящимися к взрывозащите. Соблюдайте руководство по эксплуатации.
Функции управления
| Описание |
|---|
| Функция управления A (CF A) Пневматический Т-образный клапан Нормально закрытый усилием пружины |
| Функция управления B (CF B) Пневматический Т-образный клапан Нормально открытый усилием пружины |
| Функция управления I (CF I) Пневматический Т-образный клапан двустороннего действия Положение переключения зависит от внешнего управления |
| 3-позиционный привод |
| Функция управления A (CF A) Пневматический 2/3-ходовой позиционный клапан Двунаправленный Нормально закрытый усилием пружины |
Сертификаты и соответствие
- ATEX/IECEx: EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb II 2D Ex h IIIC T135 °C…T300 °C Db / IECEx EPS 18.0007X Ex h IIC T4…T2 Gb Ex h IIIC T135 °C…T300 °C Db
- 3-A Sanitary Standards Inc.: Продукция соответствует санитарным стандартам 3-A (3-A SSI) согласно сертификату.
- FDA: Мембраны из EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU) и ламината GYLON® и EPDM (ER) соответствуют Своду федеральных правил, опубликованному FDA.
- USP: Мембраны протестированы в соответствии с USP Class VI.
- Регламент ЕС 1935/2004: Мембраны подходят для использования с продуктами питания и напитками.

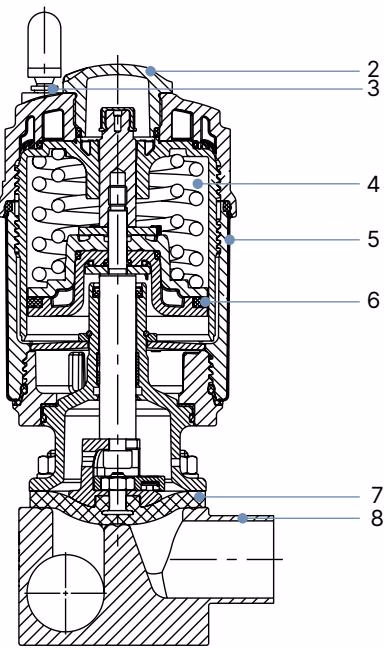

Материалы
| № | Элемент | Материал |
|---|---|---|
| 1 | Клемма заземления | Нержавеющая сталь 1.4301/1.4305 (только для варианта ATEX/IECEx) |
| 2 | Прозрачная крышка | Полисульфон PSU |
| 3 | Порты управляющего воздуха | Цанговое соединение PP (стандарт), резьба G 1/8" нержавеющая сталь 1.4305 |
| 4 | Привод | Полифениленсульфид PPS |
| 5 | Крышка | Нержавеющая сталь 1.4561 (316Ti) |
| 6 | Уплотнение поршня | FKM |
| 7 | Мембрана | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), ламинат GYLON® и EPDM (ER) |
| 8 | Корпус клапана | Нержавеющая сталь |
Размеры
Привод
| Размер мембраны | Размер привода ∅ | ∅ A | HS с 8691 / 8695 | HS с 8690 / 8697 | H+M (MT86) |
|---|---|---|---|---|---|
| 8 | 50 (D) | 65 | 232 | 219 | 138 |
| 15 | 50 (D) | 65 | 240 | 226 | 146 |
| 15 | 70 (M) | 92 | 262 | 229 | 166 |
| 20 | 70 (M) | 92 | 262 | 229 | 166 |
| 25 | 70 (M) | 92 | 268 | 235 | 172 |
| 25 | 90 (N) | 120 | 301 | 269 | 205 |
| 32 | 90 (N) | 120 | 313 | 280 | 217 |
| 40 | 90 (N) | 120 | 317 | 285 | 221 |
| 40 | 130 (P) | 160 | 370 | 337 | 274 |
| 50 | 130 (P) | 160 | 379 | 346 | 282 |
| 65 | 130 (P) | 160 | 383 | 350 | 287 |
| 65 | 225 (L) | 245 | 427 | 395 | 330 |
| 80 | 225 (L) | 245 | 433 | 401 | 336 |
| 100 | 225 (L) | 245 | 429 | 397 | 332 |
Т-образный корпус с приварным соединением
(Размеры доступны для DIN EN ISO 1127 / ISO 4200 / DIN 11866 серия B, DIN 11850 - 2 / DIN 11866 серия A / DIN EN 10357 серия A, ASME BPE / DIN 11866 серия C, SMS 3008, DIN 11850-0)
Т-образный корпус с кламповым соединением
(Размеры клампа должны быть добавлены к размерам приварного соединения. Доступно для DIN 32676 серия A, DIN 32676 серия B, ASME BPE)
Рабочие характеристики
Давление среды (Функция управления A)
INFO
Для низких рабочих давлений рекомендуются опциональные варианты с уменьшенным усилием пружины (EC04). Данные о давлении [бар]: Избыточное давление по отношению к атмосферному. Статическое: В закрытом состоянии клапан находится под давлением с одной стороны с максимальным рабочим давлением.
| Размер мембраны [мм] | Размер привода ∅ | Давление управления [бар] | Максимальное статическое рабочее давление EPDM, FKM [бар] | Максимальное статическое рабочее давление PTFE/EPDM, Advanced PTFE/EPDM, GYLON® [бар] |
|---|---|---|---|---|
| 8 | 50 (D) | 3.7...10 | 10 | 10 |
| 15 | 50 (D) | 5.0...10 | 10 | - |
| 15 | 70 (M) | 4.8...10 | 10 | 10 |
| 20 | 70 (M) | 4.8...10 | 10 | 10 |
| 25 | 70 (M) | 5.5...10 | 10 | 6 |
| 25 | 90 (N) | 5.0...10 | 10 | 10 |
| 40 | 90 (N) | 5.5...10 | 7.5 | 6 |
| 40 | 130 (P) | 5.0...7 | 10 | 10 |
| 50 | 130 (P) | 5.0...7 | 10 | 10 |
| 65 | 130 (P) | 5.0...7 | 7.5 | 5 |
| 65 | 225 (L) | 2.7...7 | 10 | 10 |
| 80 | 225 (L) | 5.4...7 | 10 | 10 |
| 100 | 225 (L) | 5.6...7 | 10 | 10 |
Совместимые блоки автоматизации
Type 2104 может комбинироваться с различными управляющими головками и позиционерами Burkert для децентрализованной автоматизации:
- Type 8691 / 8695: Управляющая головка для децентрализованной автоматизации технологических клапанов ELEMENT.
- Type 8690 / 8697: Пневматический блок управления / обратная связь по положению.
- Type 8692 / 8694 / 8696: Цифровой электропневматический позиционер для интегрированного монтажа.
- Type 8693: Цифровой электропневматический технологический контроллер для интегрированного монтажа.
- Type 8792 / 8793: Позиционер и технологический контроллер SideControl Remote.
