耀希达凯（Yoshitake）TSF-10CF 是一款浮球式疏水阀，其特点是易于维护。由于主要零部件安装在阀盖上，无需从管道上拆卸阀体即可拆卸阀盖，从而轻松实现检查和更换零部件。该系列包含 TSF-10CF-5（0.01~0.5 MPa）和 TSF-10CF-10（0.01~1.0 MPa）两种工作压力范围的型号。

规格与特点

型号	使用压力范围
TSF-10CF-5	0.01~0.5 MPa
TSF-10CF-10	0.01~1.0 MPa

尺寸和重量

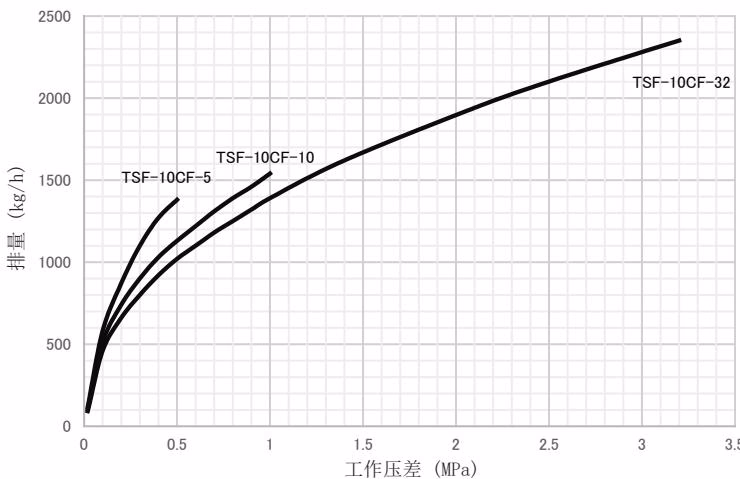

排放能力

图表显示的是最大连续排放流量。

TIP

在设计系统时，请考虑充分的安全系数，选定具备要求排量 2 倍以上排放能力的疏水阀。

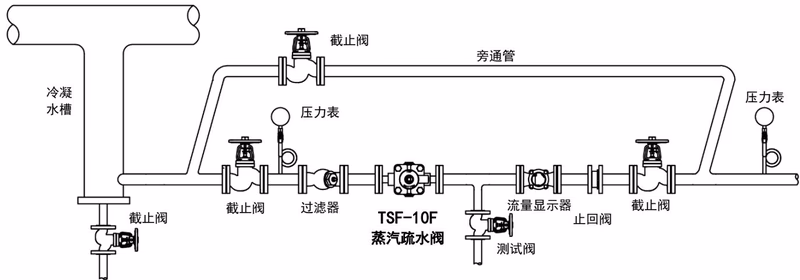

安装与配管

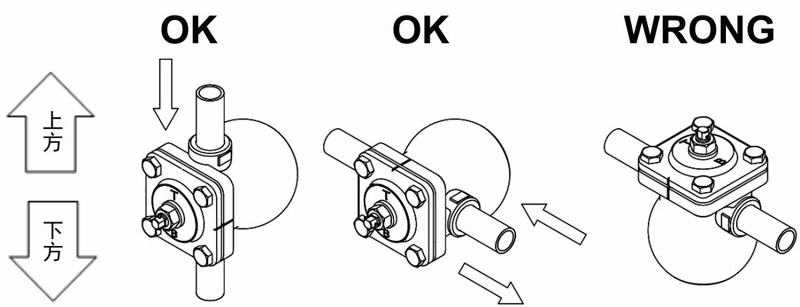

为确保排气阀及疏水阀的正常作动，需保持正确的安装方向。安装时请将产品的倾斜度控制在 ±10° 以内。

WARNING

安装产品后，请在配管与产品内无压力的状态下调节铭牌的方向。请对配管实施切实的支撑和固定，避免施加过大的应力。

维护与拆卸

为维持长期稳定工作，建议进行日常检查（1次/天）和定期检查（1次/年）。除了废弃时以外，请勿将阀塞从阀盖取下。

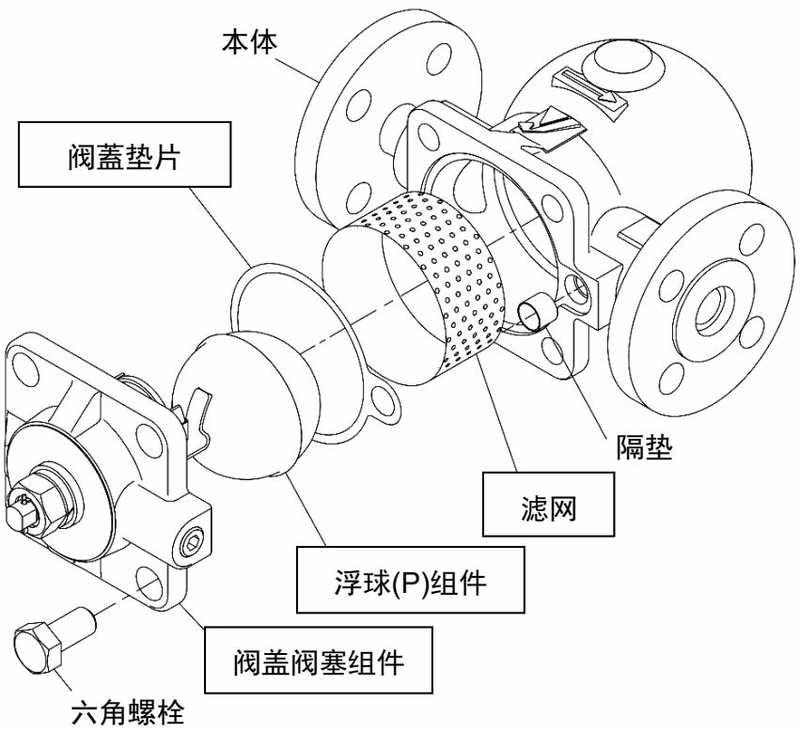

分解图

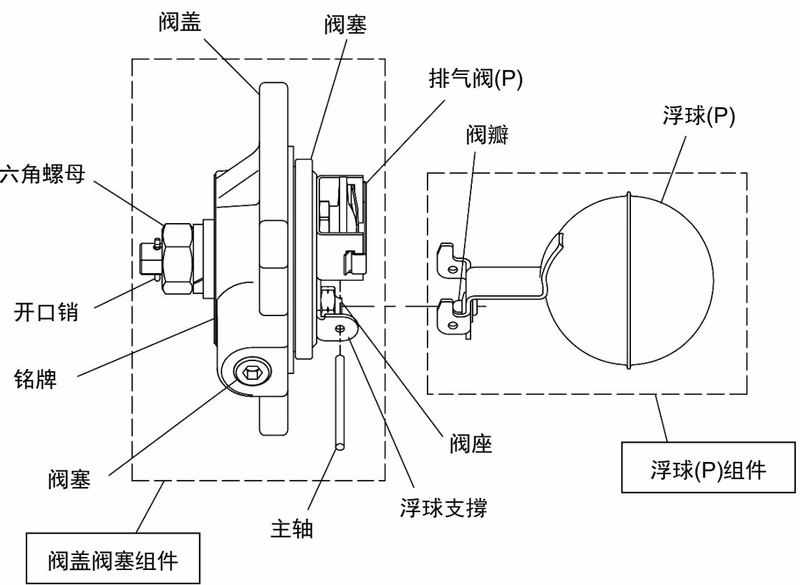

拆卸方法

使用梅花扳手松开并拆下固定阀盖的螺栓（对边宽度：19mm），卸下阀盖和垫片，然后取出滤网。从浮球支撑处拉出主轴，卸下浮球 (P) 组件。

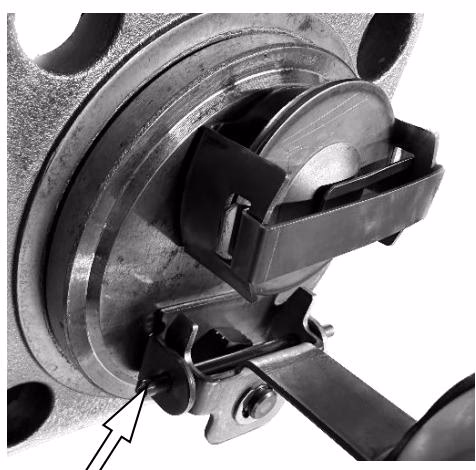

组装方法

将浮球支撑处和浮球 (P) 组件与阀轴连接。检查浮球 (P) 组件是否顺畅作动，阀瓣的座面是否与阀座的座面接触。请确保使用新的阀盖垫片，并在垫片上涂抹固体润滑剂。

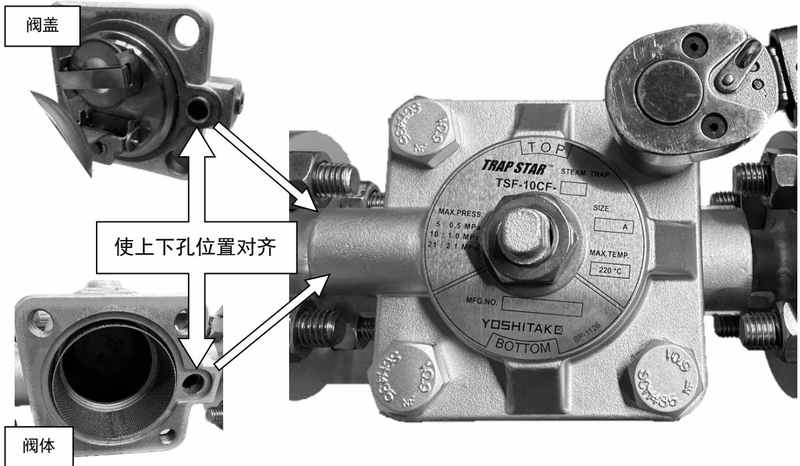

用扭矩扳手按照规定扭力拧紧螺栓。
