耀希达凯（Yoshitake）PD-3 是一款适合广泛工况及用途的空气操作式 ON-OFF 开关阀。该气动调节阀设计精巧且耐久性强，采用不锈钢铸造阀体和金属执行器，可广泛适用于蒸汽、空气、冷水和热水、油及其他非危险性流体（600 cSt 以下），适用温度范围为 -30°C 至 200°C。PD-3 为常闭型（加压开），其小型执行器可应用于低先导压力，从而有效减少成本。

特点

• 设计精巧，耐久性强。
• 不锈钢阀体和执行器，可广泛适用于各种媒介、流体及环境条件。
• 可应用于低先导压力的执行器，小型执行器可减少成本。

规格

规格参数	参数值
适用流体	蒸汽、空气、冷水和热水、油、其他非危险性流体(600 cSt 以下)
公称直径	15A~50A
使用温度范围	-30至200°C(无冷冻条件)
环境温度	-15至60°C
安装姿势	允许任意方向
连接方式	JIS Rc 螺纹型
作动方式	常闭(加压开) 也可提供常开作动型

工作压力与先导压力

• 15A: 工作压力 0-2.2 MPa (蒸汽最高 1.5 MPa) / 先导压力 0.35-1.0 MPa
• 20A: 工作压力 0-1.3 MPa / 先导压力 0.45-1.0 MPa
• 25A: 工作压力 0-0.9 MPa / 先导压力 0.57-1.0 MPa 或 工作压力 0-2.2 MPa / 先导压力 0.35-1.0 MPa
• 32A: 工作压力 0-1.2 MPa / 先导压力 0.35-1.0 MPa
• 40A: 工作压力 0-1.0 MPa / 先导压力 0.44-1.0 MPa
• 50A: 工作压力 0-0.75 MPa / 先导压力 0.56-1.0 MPa

尺寸及重量

公称直径	d	L (mm)	A (mm)	H (mm)	B (mm)	D (mm)	G	重量 (kg)
15A	Rc 1/2	65	135	130	34.5	62	G 1/8"	1.1
20A	Rc 3/4	75	140	135	34.5	62	G 1/8"	1.2
25A	Rc 1	90	150	140	34.5	62	G 1/8"	1.4
25A (高压型)	Rc 1	90	190	185	55	96	G 1/4"	3.0
32A	Rc 1-1/4	110	205	200	55	96	G 1/4"	3.3
40A	Rc 1-1/2	120	210	205	55	96	G 1/4"	3.6
50A	Rc 2	150	225	215	55	96	G 1/4"	4.2

结构与材质

No.	部件名	材质
1	阀体	铸造不锈钢 (SCS14A 相当)
2	垫片箱	铸造不锈钢 (SCS14A 相当)
3	垫片	石墨 (Graphite)
5	阀瓣	PTFE
20	弹簧箱	黄铜 (C3771 相当) + 镀铬
22	C形挡圈	镀镍钢
23	气缸	黄铜 (C3603 相当)
24	外部唇式密封	FKM
26	弹簧	弹簧钢
27	位置指示器	PA6

运作说明

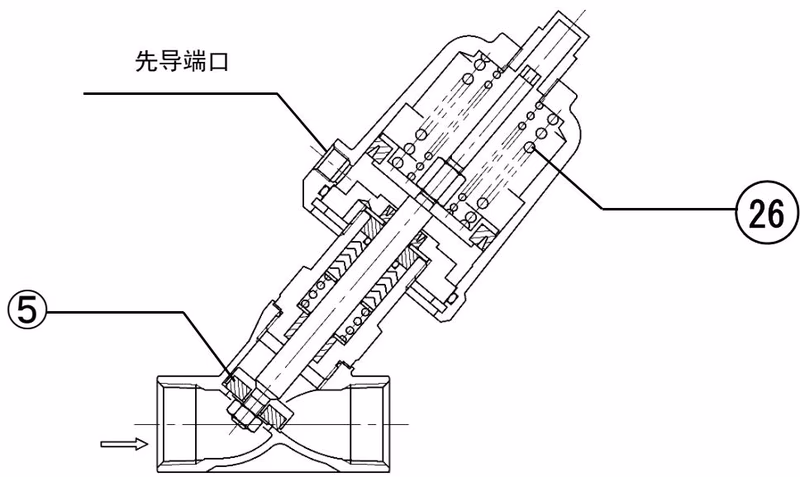

1. 关闭运作（平时） 在不施加操作空气压力时，由于弹簧 [26] 力作用阀瓣 [5] 处于关闭状态。

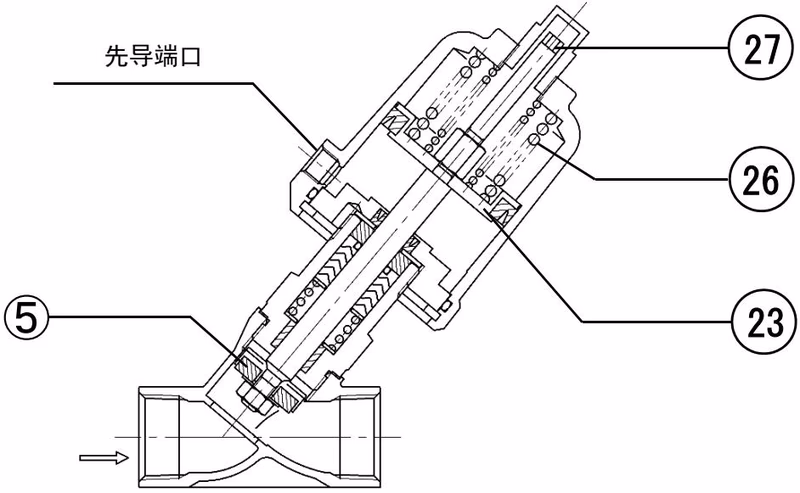

2. 开启运作 在先导端口施加操作空气压力后，气缸 [23] 下部承压受力，大于弹簧 [26] 负重向上顶起气缸 [23]，阀瓣 [5] 打开。另外，固定在气缸 [23] 上的位置指示器 [27] 也会同时被顶起，可以确认阀门处于开启状态。

安装与配管

安装注意事项

• 安装产品之前，请充分清洗配管内部，清除异物等。
• 请确认产品的进出口方向后进行安装（产品的阀体侧面有标记，请根据流体的流向安装）。
• 产品安装时，请确认无流体泄漏情况下，切实地进行与配管的连接。如管道连接处使用密封材料时，请注意防止进入产品内。
• 连接配管时请不要在产品上施加过分的负重、弯曲和振动等。
• 产品安装在管道时，请使用工具转动进出口的六角处配管进行安装。安装时，请不要扭转执行器带动阀门旋转进行配管安装。

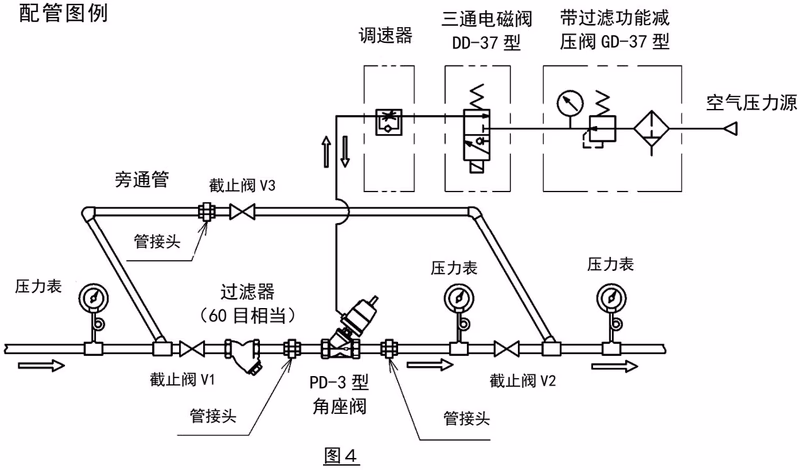

配管建议

• 请在产品的入口侧安装过滤器（60 目相当）。
• 请在产品周围安装截止阀及旁通管，以便进行产品的维修和检查。
• 请注意在供给执行器的压缩空气中不要混入水、油及异物等，使用清洁干燥空气。

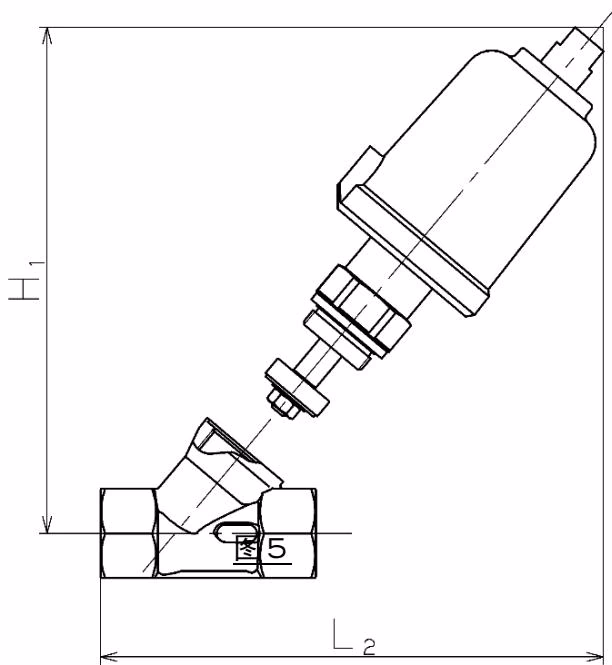

最小维修空间

公称直径	H1 (mm)	L2 (mm)
15A	200	200
20A	210	210
25A	220	220
32A	280	280
40A	290	290
50A	310	310

维护与故障排除

运转与维护警告

• 流体为高温时，请不要空手直接触摸产品，否则有烫伤的危险。
• 在定期检查或者拆卸时，请务必完全排放掉产品和配管内的压力，并在将产品本体冷却至可用手直接触摸。直到产品冷却为止，请不要用手直接触摸。

定期检查

• 进行开关动作确认有无泄漏(目视): 年1回以上
• 从泄漏检测口确认有无泄漏(目视): 年1回以上
• 从位置指示器确认有无泄漏(目视): 年1回以上
• 消耗部件: 垫片 [3] 的参考交换时期为 3 年。

故障及对策

故障状况	故障原因	对策及处置
流体不流动(阀门关闭打不开)	无操作空气压力的供给或压力低。	请确认空气配管并提供规格要求的操作空气压力。
	外部唇式密封 [24] 的密封不良。	请交换执行器一式。
流体一直在流动(阀门一直处于开启状态,关不上)或阀门泄漏	旁通管截止阀泄漏。	关闭截止阀或交换截止阀。
	操作空气压力一直处于供给状态。	请从先导端口停止供给操作空气压力。
	阀瓣 [5] 和阀体 [1] 的密封部咬合异物。	请清扫密封部。
	阀瓣 [5] 或阀体 [1] 的密封部有伤痕。	阀瓣有伤痕时交换执行器一式；阀体有伤痕时交换产品。
	执行器内的弹簧 [26] 故障。	请交换执行器一式。
垫片箱 [2] 和阀体 [1] 的接口处有流体泄漏	垫片箱 [2] 没拧紧或垫片 [3] 老化。	请按指定的扭力拧紧垫片箱 [2] 或交换垫片 [3]。
泄漏检测端口流体泄漏或位置指示器部漏气	执行器内部的O型圈、垫片等老化造成的泄漏。	请交换执行器一式。

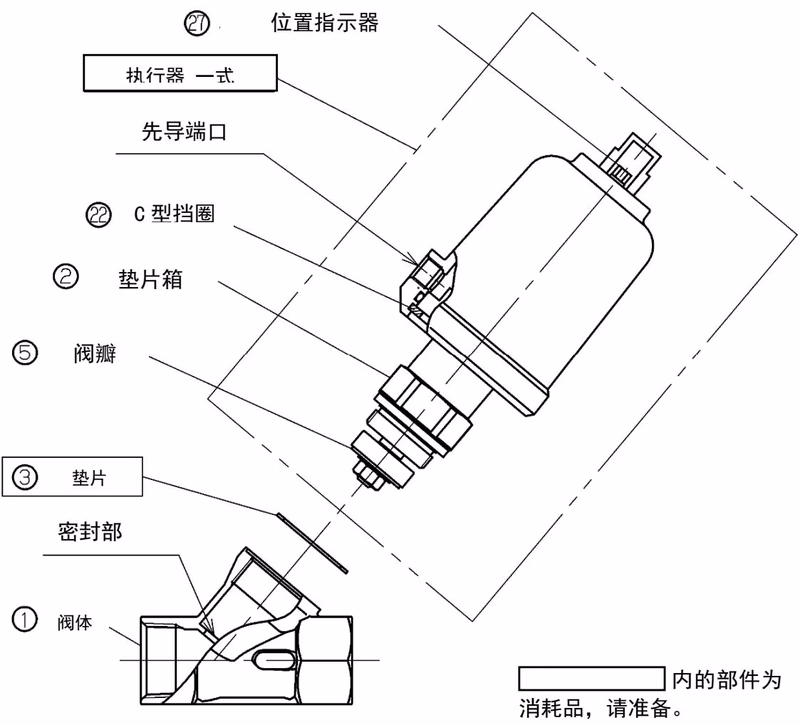

拆解与组装

拆解警告

不要拆卸 C 型挡圈 [22]。内部的弹簧 [26] 弹出，有受伤的危险。 从阀体 [1] 拆卸或组装执行器一式时，首先通过先导端口供给操作空气压力，使阀瓣 [5] 上升。然后转动垫片箱 [2] 的六角部进行拆卸或拧紧。到工作结束为止请绝对不要停止操作空气压力的供给。

执行器一式推荐扭力

把执行器一式安装到阀体时，请使用扭力扳手施加适当的压力于垫片 [3]。

公称直径	紧固扭力
15A	60 Nm
20A	90 Nm
25A	120 Nm
32A	150 Nm
40A	190 Nm
50A	230 Nm
