耀希达凯 Yoshitake GD-43-20 减压阀

耀希达凯(Yoshitake)GD-43-20 直动式减压阀,专为冷热水及灭菌蒸汽设计。采用 JIS 20K RF 法兰连接和不锈钢材质,一次压力范围 0.07-2.0 MPa,防漏性能优异。

耀希达凯 Yoshitake GD-43-20 减压阀

耀希达凯(Yoshitake)GD-43-20 是一款直动式减压阀,专为冷水、热水以及清洗或灭菌用蒸汽系统设计。该阀门采用铸造不锈钢 (SCS14A) 阀体和专用接液部件,提高了耐腐蚀性。其压力平衡结构可保持二次压力恒定,不受一次压力波动的影响。膜片的接触表面覆有 PTFE,有效防止膜片变质并大幅提高耐用性,同时密闭式结构可防止流体泄漏。

特点

  • 实现空间和资源的节约,所用材料在阀体和下部阀帽上标示,便于分类回收。
  • 接液部件采用不锈钢 (SCS14A 和 SUS316),提高了耐腐蚀性。
  • 膜片的接触表面覆有 PTFE,防止膜片变质,提高耐用性。
  • 专用的含氟橡胶 (FKM) 密封件可防止腐蚀。
  • 压力平衡结构可保持二次压力恒定,不受一次压力的影响。
  • 采用密闭式结构,即使膜片损坏,也能防止流体溢出阀外。
  • 适用于管道清洗、系统清洗、灭菌清洗和灭菌蒸汽。

耀希达凯 (Yoshitake) GD-43-20 减压阀

规格参数

参数说明
适用流体冷水和热水 / 清洗或灭菌用蒸汽
一次压力0.07-2.0 MPa(清洗或灭菌用蒸汽为 0.2 MPa 以下)
二次压力(A) 黄色弹簧:0.02-0.1 MPa
(B) 红色弹簧:0.1-0.25 MPa
(C) 黑色弹簧:0.25-0.5 MPa
最小差压0.05 MPa
最大减压比冷水和热水:10:1
流体温度5-90°C(清洗或灭菌用蒸汽的最高温度为 130°C。两次蒸汽流之间允许有至少 4 小时的间隔。)
阀体材质铸造不锈钢 (SCS14A)
阀瓣材质专用合成橡胶 (专用 FKM)
膜片材质耐热合成橡胶和 PTFE(PTFE 涂在接液部件表面)
连接方式JIS 20K RF 法兰盘型

WARNING

  • 如果用于清洗蒸汽或灭菌蒸汽,最高温度不得超过 130°C,连续使用时间不得超过 30 分钟。
  • 可提供带压力表产品(压力表的接口口径为 JIS Rc 1/8)。

尺寸与重量

单位为毫米 (mm)。

公称直径DCgtfn-h重量 (kg)
15A9570511414-152.8
20A10075561614-153.0
25A12590671614-194.0

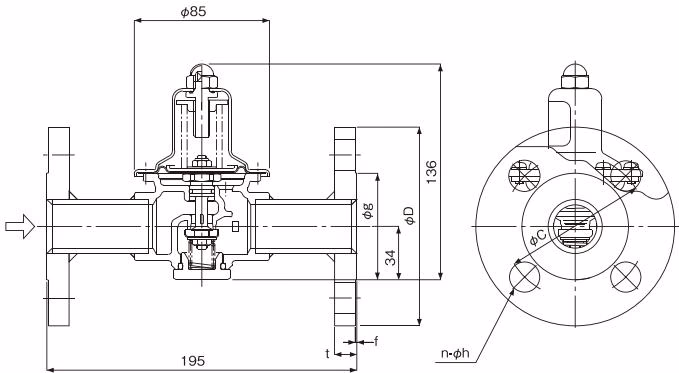

耀希达凯 (Yoshitake) GD-43-20 尺寸图

性能特性

流量特性图表

设定压力压力落差
0.2 MPa 以下0.05 MPa 以内
大于 0.2 MPa0.08 MPa 以内

耀希达凯 (Yoshitake) GD-43-20 流量特性图表

压力特性图表

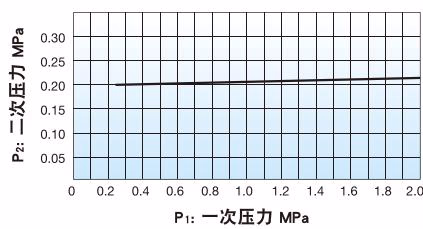

本图表显示的是:当一次压力为 0.25 MPa,二次压力设定为 0.20 MPa 时,一次压力变为 2.0 MPa 时的二次压力变动情况。

耀希达凯 (Yoshitake) GD-43-20 压力特性图表

公称直径选择(适用于冷水和热水)

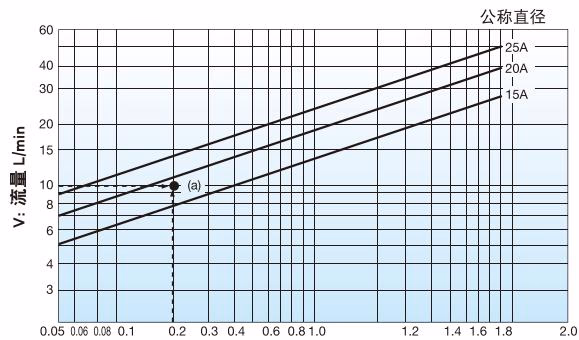

耀希达凯 (Yoshitake) GD-43-20 公称直径选择图表

示例: 在选择一次压力 (P1)、二次压力 (P2) 和流量分别为 0.5 MPa、0.3 MPa 和 10 L/min 的减压阀公称直径时,从阀门前后的差压为 0.2 MPa 的那一点垂直向上延伸,找到与流量 10 L/min 的交点 (a)。由于交点 (a) 介于公称直径 15A 与 20A 之间,故选择较大的直径 20A。

安装与操作

注意事项

  • 在减压阀出口侧安装安全阀时,请将排气管连接到安全阀的出口,以便将可能排出的流体引至安全位置。
  • 在将减压阀连接到管道之前,请清除管道中的杂质。务必在减压阀的入口侧安装 60 目或以上的过滤器。
  • 务必在减压阀的入口和出口处安装压力表。
  • 安装快速开关装置(例如电磁阀)时,其与减压阀之间的距离必须至少为 3 米。
  • 有高温流体流过时,切勿用裸手触摸减压阀。
