耀希达凯 (Yoshitake) DBFV-1S 是一款采用不锈钢阀体和双偏心结构设计的电动蝶阀，具有优异的密封性能和较长的使用寿命，并能有效减少阀座磨损。其集成的电动执行器内置热保护器和扭矩保护器，确保在各种工业应用中安全可靠地运行。

产品特点

• 不锈钢阀体：坚固耐用，适用于蒸汽、空气、水、油及其他非危险流体。
• 双偏心结构：提供卓越的密封性能，最大程度减少阀座磨损，延长使用寿命。
• 高级电动执行器：内置热保护器和扭矩保护器，有效保护电机。
• 防结露措施：内置防凝露加热器，防止内部产生冷凝水。
• 手动操作：所有规格的执行器均支持手动操作功能。

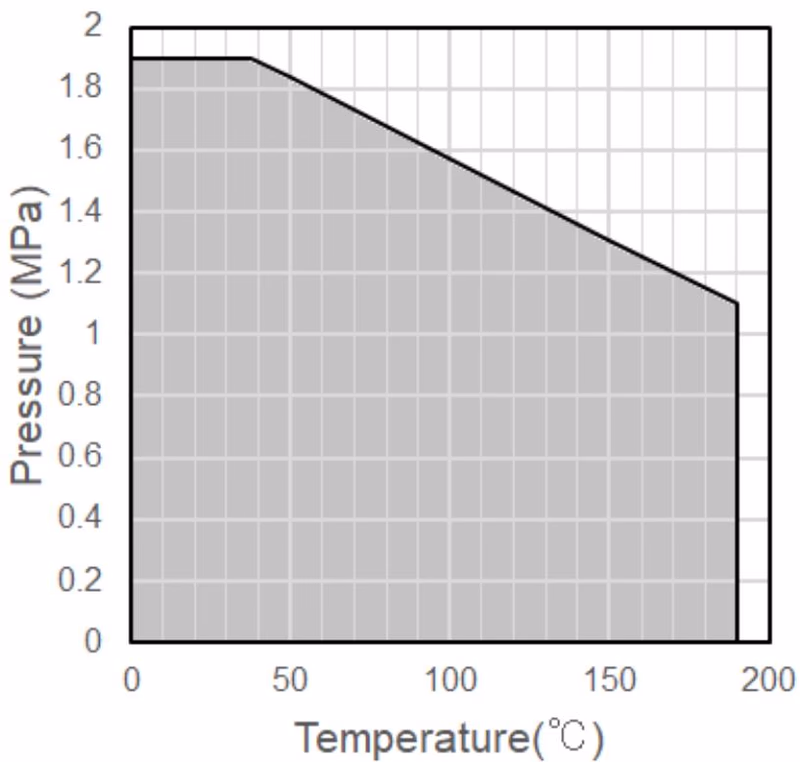

性能与规格

阀门规格

特性	规格
型号	DBFV-1S
口径	50-150A
适用流体	蒸汽、空气、水、油及其他非危险流体
阀体、阀盖材质	不锈钢
阀瓣材质	不锈钢
阀座材质	PTFE
连接方式	对夹式 (JIS 10K, ANSI 150lb, EN PN16 共用)
安装方向	可水平或垂直安装 (不允许倒置水平安装)
执行器型号	50A, 65A, 80A: DA50 100A: DA80 125A, 150A: DA200

电动执行器规格

特性	DA50	DA80	DA200
电压	AC100V, AC200V, AC220V
频率	50/60Hz
环境温度	-25 至 70°C
动作方式	开/关型，90°双向回转
控制信号	完全打开/关闭 (触点开关量: AC250V时5A)
连续作动时间	15分钟
绝缘等级	F级
防护等级	IP67
执行器外壳	铝合金
适用电缆直径	6 至 12mm	6 至 12mm	10 至 14mm
电缆接头接口	PG13.5	PG13.5	PG16
安装标准	ISO5211 (F03/F05/F07)	ISO5211 (F07/F10)	ISO5211 (F07/F10)
扭矩 (N·m)	50	80	200
动作时间 (50Hz / 60Hz)	15秒 / 13秒	22秒 / 18秒	39秒 / 33秒
功率消耗 (W)	10	10	40

尺寸与重量

口径	L	L1	H	重量 (kg)
50A	43	18	375	7
65A	49	22	390	8
80A	49	22	400	8.5
100A	54	23	442	11
125A	56	24	536	20.5
150A	56	24	558	23.5

安装注意事项

WARNING

• 本产品不得用作紧急切断阀。如用于此类系统，请确保另设可靠的安全装置。
• 禁止在可能积聚爆炸性气体的场所或环境中使用。本产品不具备防爆功能。
• 在进行任何接线操作前，请务必切断电源，否则有触电危险。

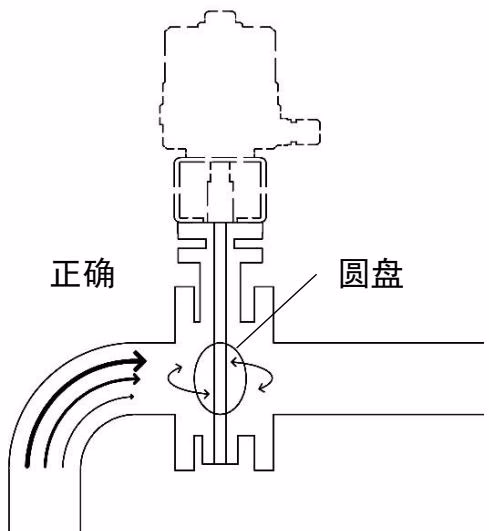

安装方向

安装方向可为水平或垂直，但严禁将执行器倒置安装。否则可能导致故障。

配管注意事项：

1. 在对产品进行配管时，请使用非金属垫片（如橡胶或聚四氟乙烯垫片）。使用金属垫片或缠绕垫片可能导致液体泄漏。
2. 请务必在产品入口侧安装过滤器（80–100目），以防止异物或水垢进入。
3. 避免将产品安装在流量不平衡的地方，如泵的出水口附近、弯头的二次侧、减速器的下游和控制阀的二次侧。如果不可避免，请保证大约五倍于公称直径的直管段距离。

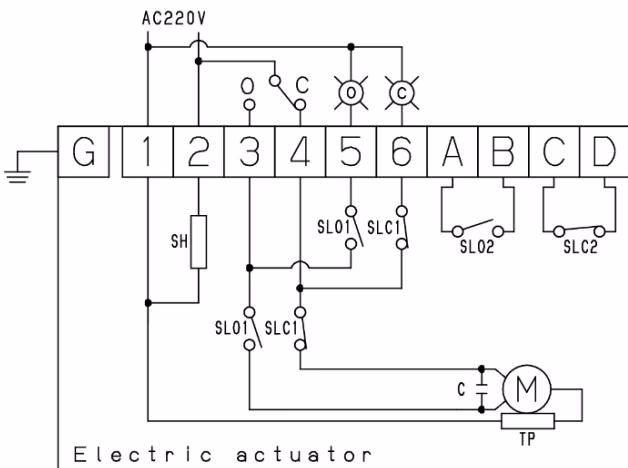

电气接线

1. 使用对边为 4mm 的内六角扳手松开保护罩螺栓，并拆下保护罩。
2. 松开电缆接头的螺母，取出橡胶塞。将电缆穿过电缆接头，并按照接线图连接至端子排。
3. 请连接接地端子。（接地端子位于端子排的远端位置）。
4. 接线完成后，请拧紧电缆接头的螺母。
5. 执行器通电后，请进行试运行，确认动作方向、限位开关等功能是否正常。

维护与故障排除

为确保产品的功能与性能，请每年进行一次定期检查。检查是否有异常声音、外部泄漏，并核实控制与反馈信号是否准确。

手动操作

对于 DA50，可使用扳手通过执行器底部的操作轴进行手动操作。对于 DA80 和 DA200，可通过手柄进行手动操作。

故障与对策

故障现象	可能原因	对策
从填料处泄漏	螺母松动	请拧紧螺母。即使这样也无法停止泄漏时，请更换新品。
阀座泄漏	密封圈或阀座损伤；有异物嵌入	请更换产品；请清除异物。
执行器不动作	无电源；无输入信号；接线脱落；电机过热保护动作	检查电源/输入信号；重新正确连接导线；等待电机冷却。
停在中间位置	异物造成阀门扭矩增大，触发保护电路	手动操作；如扭矩未恢复，请清洁阀门。
无反馈信号	导线断路或接触不良	检查接线是否按接线图正确连接。
