耀希达凯（Yoshitake）CT-100 是一款气动控制阀，设计用于蒸汽、空气、冷热水、油及其他非危险流体的多种应用场景。它具备等百分比流量特性和 50:1 的可调比，确保在广泛的工况下实现精确控制。该阀门采用不锈钢阀内件，提供卓越的密封性能，符合 ANSI Class IV 阀座泄漏等级标准。

CT-100 采用球墨铸铁（FCD450）阀体，公称通径范围为 15A 至 65A，适用工作温度介于 -5°C 至 250°C（非结冻状态）。气动单作用隔膜式执行器可配置为正作用（气开常开）或反作用（气开常闭）模式，操作空气压力要求为 0.1-0.3MPa。

产品特点

1. 采用等百分比流量特性，可调比达 50:1，适用于多种工况。
2. 不锈钢阀内件，密封性能优异（ANSI Class IV 阀座泄漏等级）。
3. 维护方便。

规格

规格参数	详情
型号	CT-100
公称直径	15-65A
适用控制流体	蒸汽、空气、水、油以及其他非危险性流体
驱动流体	压缩空气
连接方式	JIS 10KRF/20KRF, EN PN16/25, ASMEclass150/300法兰盘型
最大工作压差	标准型：2.5MPa (15-32A)，1.0MPa (40-65A) 高压型：2.5MPa (15-65A)
适用温度范围	-5 to 250°C (非结冻状态) *1
阀门流量特性	等百分比
调节比	50:1
密封形式	金属密封
阀座泄漏等级	Cv x 0.01%或低于(ANSI Class IV) *2
执行器类型	单作用隔膜式驱动
作动方式	正作用(气开常开)或反作用(气开常闭)
空气压力	0.1-0.3MPa *3
环境温度范围	-20 to 60°C
阀体材质	球墨铸铁(FCD450)
阀瓣/阀座材质	不锈钢

INFO

*1 最高工作压力与最高使用温度的对应关系，请参阅下表。 *2 额定 Cv 值请参阅下表。 *3 为确保阀门全行程动作，请向阀门定位器（选配空气减压阀）供给 0.4～0.7 MPa 的空气压力。

最高工作压力

EN 法兰

法兰	-5 至 120°C	150°C	200°C	250°C
PN16	1.60MPa	1.55MPa	1.47MPa	1.39MPa
PN25	2.50MPa	2.43MPa	2.30MPa	2.18MPa

ASME 法兰

法兰	-5 至 120°C	150°C	200°C	250°C
Class 150	2.00MPa	1.95MPa	1.87MPa	1.79MPa
Class 300	2.50MPa	2.43MPa	2.30MPa	2.18MPa

JIS 法兰

法兰	-5 至 120°C	150°C	200°C	250°C
10K	1.00MPa	0.97MPa	0.92MPa	0.87MPa
20K	2.00MPa	1.95MPa	1.87MPa	1.79MPa

额定 Cv 值

压力等级	最大压差	15A	20A	25A	32A	40A	50A	65A
PN16 / JIS10KRF / ASME Class 150	1.0MPa	4.6	8.6	13.3	18.5	28.9	41.6	73.0
	1.6MPa (PN16) 2.0MPa (JIS/ASME)					24.8	36.2
PN25 / JIS20KRF / ASME Class 300	1.0MPa	4.6	8.6	13.3	18.5	28.9	41.6	73.0
	1.6MPa (PN25) 2.0MPa (JIS) 2.5MPa					24.8	36.2

尺寸（mm）与重量（kg）

无附件

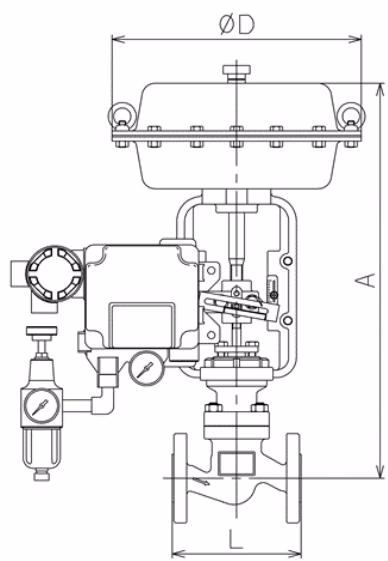

配 E/P 电气阀门定位器

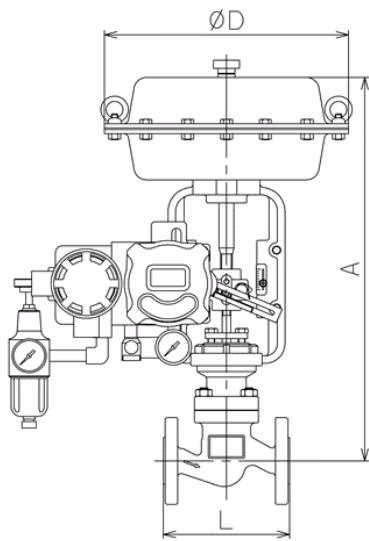

配 S/P智能电气阀门定位器

EN PN16/25 法兰尺寸

公称直径	L	H	A	行程	重量 (无附件)	重量 (配 E/P)	重量 (配 S/P 智能)	重量 (配 IP)
15A	130	464	290	25	19	23	24	22
20A	150	464	290	25	20	24	25	23
25A	160	464	290	25	21	25	26	24
32A	180	465	290	25	23	27	28	26
40A	200	468	290	25	25	29	30	28
50A	230	576	360	40	38	42	43	41
65A	290	621	360	40	53	57	58	56
