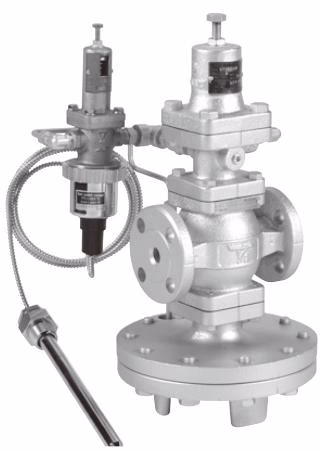

耀希达凯（Yoshitake）CP-2005 是一款复合阀，将减压阀与温度调节阀的功能集成于一体。其设计旨在节省安装空间并降低成本，同时为加热系统提供精确控制。该阀适用于以蒸汽作为加热流体、水或油等液体作为被加热流体的应用场合，最高一次压力可达 2.0 MPa。

规格

适用流体	加热用流体：蒸汽 被加热流体：水、油、液体
一次压力	0.1 - 2.0 MPa
二次压力	0.02 - 0.15 MPa / 0.1 - 1.4 MPa
最高温度	220°C
感热筒最高压力	1.0 MPa
温度调节范围	-8~15、10~36、30~62、55~94、8~127、115~183°C
连接方式	JIS Rc 螺纹型，JIS 10K/20K 法兰盘型
材质	主阀体：球墨铸铁 主阀瓣、主阀座：不锈钢 膜片：不锈钢
公称直径	螺纹型：15A - 50A 法兰盘型：15A - 100A

INFO

标准感热筒长度为 2M。有关其它规格，请与本公司联系。

尺寸和重量

螺纹型 (15A - 50A)

主要部件列表

序号	部件名称	材质	数量
1	亲弁 (主阀) GPM-2000	球墨铸铁 (FCD 450)	1
2	子弁 (导阀) GP-2000BP	球墨铸铁 (FCD 450)	1
3	子弁 (导阀) OB-2000P	青铜 (CAC 406)	1
4	螺纹接头 1/8	碳钢 (S25C)	1
5	套筒 1/8 × 1/4	碳钢 (S25C)	1
6	弯头 1/4	碳钢 (S25C)	1
7	螺纹接头 1/4	碳钢 (S25C)	2
8	弯头 1/4	黄铜 (C3771BE)	1
9	导管 A	铜 (C1220T)	1
10	导管 B	铜 (C1220T)	1
11	导管 C	铜 (C1220T)	1
12	三通	黄铜 (C3771BE)	1
13	弯头	黄铜 (C3771BE)	1
14	探测管接头	黄铜 (C3604B)	2
15	探测管	铜 (C1220)	1
16	接头	黄铜 (C3604B)	1

尺寸 (mm) 与重量

尺寸	d	L	H1	H	A	重量 (kg)
15A	Rc 1/2	150	170	398	200	16.3
20A	Rc 3/4	150	170	398	200	16.3
25A	Rc 1	160	175	404	226	20.6
32A	Rc 1 1/4	180	192	434	226	23.8
40A	Rc 1 1/2	180	192	434	226	23.8
50A	Rc 2	230	216	498	276	35.3

法兰盘型 (15A - 50A)

(部件列表与螺纹型相同)。

尺寸 (mm) 与重量 (JIS 10K FF)

尺寸	d	L	H1	H	A	D	C	t	n-h	重量 (kg)
15A	15	142	170	398	200	95	70	12	4-15	17.6
20A	20	142	170	398	200	100	75	14	4-15	18.1
25A	25	152	175	404	226	125	90	14	4-19	23.0
32A	32	172	192	434	226	135	100	16	4-19	25.9
40A	40	192	192	434	226	140	105	16	4-19	26.4
50A	50	218	216	498	276	155	120	16	4-19	37.9

法兰盘型 (65A - 100A)

主要部件列表

序号	部件名称	材质	数量
1	亲弁 (主阀) GPM-2000	球墨铸铁 (FCD 450)	1
2	子弁 (导阀) GP-2000BP	球墨铸铁 (FCD 450)	1
3	子弁 (导阀) OB-2000P	青铜 (CAC 406)	1
4	螺纹接头 1/8	碳钢 (S25C)	1
5	套筒 1/8 × 1/4	碳钢 (S25C)	1
6	加长螺纹接头 1/4	碳钢 (STPG)	1
7	弯头 1/4	黄铜 (C3771BE)	1
8	导管 A	铜 (C1220T)	1
9	导管 B	铜 (C1220T)	1
10	导管 C	铜 (C1220T)	1
11	三通	黄铜 (C3771BE)	1
12	弯头	黄铜 (C3771BE)	1
13	探测管接头	黄铜 (C3604B)	2
14	探测管	铜 (C1220)	1
15	接头	黄铜 (C3604B)	1

尺寸 (mm) 与重量 (JIS 10K FF)

尺寸	d	L	H1	H	A	D	C	t	n-h	重量 (kg)
65A	65	278	251	552	352	175	140	18	4-19	66.1
80A	80	294	264	575	352	185	150	18	8-19	71.2
100A	100	330	321	658	401	210	175	18	8-19	109.3
