TLV A-COS-10 是一款采用先进技术的空气减压阀，将减压阀、汽水分离器和空气疏水阀三合为一。该一体化设计能对压缩空气进行准确的控制和调节，从而提高系统运行表现，确保提供干燥、高品质的空气。
使用夹带冷凝水、水垢或油类的空气不仅会导致用气设备出现问题并降低生产率，还会缩短减压阀的使用寿命并导致故障。A-COS-10 减压阀消除了这些问题，使提供恒定压力的高品质空气成为可能。
特点
- 减少占用空间： 配管容易、便于维护。
- 自动对中、吸收震动的球形活塞： 技术领先的先导阀结构，即便在恶劣的工况中也能保证二次空气压力的精确度。
- 内置式汽水分离器： 汽水分离效果可高达 98%，结合自动调节型的自由浮球式空气疏水阀，确保提供干燥、高品质的空气。
- 不锈钢内件： 主要内件均由不锈钢制成，使用寿命长。
- 大流通面积过滤网： 先导阀和主阀内部装有大流通面积过滤网，保证无故障工作。
- 内置二次压力平衡管： 无需外装压力平衡管。
规格
| 型号 | ACOS-10 |
|---|---|
| 阀体材质 | 铸铁 |
| 连接方式 | 法兰 |
| 口径 | 15, 20, 25, 32, 40, 50 mm |
| 最大工作压力 (PMO) | 0.9 MPaG |
| 最大工作温度 (TMO) | 100 °C |
| 一次压力范围 | 0.1 - 0.9 MPaG |
| 压力调整范围 | 0.05 - 0.7 MPaG |
| 最小压差 | 0.05 MPa |
| 最小可调整流量 | 额定流量的10% |
| 适用流体 | 空气 |
WARNING
不适用于有毒、易燃或其它有害的气体。本产品的使用条件不能超过疏水阀的最大压差，否则将导致冷凝水积存。

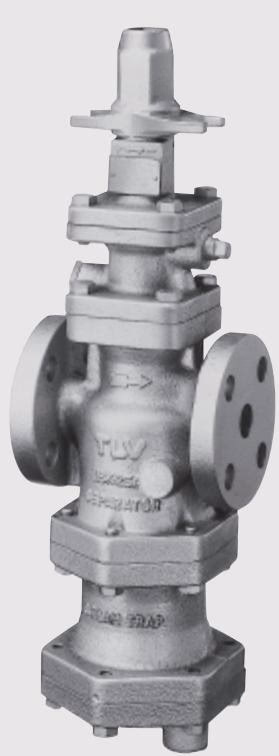

结构
| 序号 | 部件名称 | 序号 | 部件名称 |
|---|---|---|---|
| 1 | 主阀体 | 14 | 先导阀滤网支架 |
| 2 | 分离器阀体 | 15 | 先导阀体 |
| 3 | 疏水阀盖 | 16 | 先导阀 |
| 4 | 分离器 | 17 | 先导阀座 |
| 5 | 浮球 | 18 | 膜片 |
| 6 | 浮球盖 | 19 | 膜片支架 |
| 7 | 疏水阀座 | 20 | 弹簧罩 |
| 8 | 分离器滤网 | 21 | 螺旋弹簧 |
| 9 | 主阀座 | 22 | 调节螺钉 |
| 10 | 主阀 | 23 | 扳手帽 |
| 11 | 活塞 | 24 | 堵头 – 传感管接口 |
| 12 | 气缸 | 25 | 堵头 (选配) |
| 13 | 先导阀滤网 |
安装指南
正确使用
- 开关阀： 如果需要安装开关阀（如电动阀），请将其安装在产品的入口侧。如果在产品出口处安装电磁阀，其开启和关闭会引起剧烈振动，并可能导致活塞和主阀损坏。
- 安全阀： 安装安全阀以保护用气设备时，请务必将其安装在用气设备上或直接安装在用气设备入口前。如果安全阀安装在产品和控制阀之间的出口侧，最终的压力上升可能会激活安全阀。
直管段要求
为了确保稳定的空气流动，产品上游和下游的管道必须是直管段。如果产品直接安装在弯头或控制阀之前或之后，气流的不均匀可能会导致振动和压力不稳定。
入口（一次侧）：
- 安装手动阀、过滤器或弯头时，保持 10 d 或以上的直管段。
- 安装自动阀（开关阀）或另一个减压阀时，保持 30 d 或以上的直管段。
出口（二次侧）：
- 安装手动阀、过滤器或弯头时，保持 15 d 或以上的直管段。
- 安装安全阀、控制阀或自动阀时，保持 30 d 或以上的直管段。
（注：d = 管道直径）
安装角度与吹扫
确保产品安装在水平管道上，使阀体上的箭头标记与气流方向一致，并且调节部分朝上。允许的倾斜度为前后方向 10 度，垂直于气流线平面 15 度。
在安装产品之前，请务必彻底吹扫所有管道。对于新安装的管道或系统长时间停机后，吹扫尤为重要。
调整
- 彻底吹扫所有管道。
- 确保产品上游和下游的截止阀和旁通阀完全关闭。
- 取下扳手帽，拧松锁紧螺母，逆时针转动调节螺钉以减小螺旋弹簧的张力。
- 缓慢、完全打开产品入口处的截止阀。留出足够的时间排出产品入口处残留的冷凝水。
- 稍微打开产品出口处的截止阀。
- 转动调节螺钉，直到获得所需的出口压力。等待几分钟。（拧紧增加压力，拧松降低压力）。
- 缓慢、完全打开产品出口处的截止阀。
- 设置完成后，重新拧紧锁紧螺母并盖上扳手帽。
维护与运行检查
为确保较长的使用寿命，建议定期进行以下检查和维护：
| 部件 | 检查和维护频率 |
|---|---|
| 滤网 (分离器和先导阀) | 每年拆卸和清洁。如果堵塞严重，请在产品前安装一个过滤器 (约 60 目)。 |
| 主阀、主阀座、先导阀、先导阀座 | 约 15,000 小时后更换。如果有振动或污垢，可能会导致过早磨损。 |
| 活塞环 | 约 8,000 小时后更换。如果有振动或水垢堆积严重，可能会导致过早磨损。 |
| 活塞 | 约 30,000 小时后更换。如果发生波动或振动，可能会导致过早磨损。 |
| 疏水阀座 | 约 40,000 小时后更换。如果水垢堆积严重，可能会在短时间内发生堵塞。 |
| 膜片 | 约 30,000 小时后更换。如果发生波动或振动，可能会在短时间内产生裂纹或疲劳。 |
拆卸与重新组装
建议每年拆卸和检查产品一次，以进行预防性维护。
- 调节部分： 完全拧松调节螺钉并拆下六角螺栓。拆下弹簧罩、膜片支架和螺旋弹簧。
- 先导阀部分： 拆下膜片。拧松先导阀座并将其拆下。用镊子将先导阀弹簧向上提起并取出。拧松并拆下滤网支架以拆下滤网。
- 活塞部分： 拆下先导阀体。从阀体上拆下活塞和气缸。从活塞上拆下活塞环和张力环。
- 分离器和主阀部分： 将产品倒置。拧松六角螺栓并拆下分离器阀体。拆下主阀弹簧、主阀和滤网。拧松阀座并将其拆下。
- 空气疏水阀部分： 拧松疏水阀盖螺栓并拆下疏水阀盖。拆下浮球盖螺栓以露出浮球。拆下浮球和疏水阀座。
按照与拆卸相同的步骤，以相反的顺序组装设备。在螺钉和螺栓的螺纹部分涂抹防卡剂。以交替的对角线模式一次拧紧一个螺栓，以提供均匀的密封。
故障排除
| 问题 | 症状 | 原因 | 补救措施 |
|---|---|---|---|
| 二次压力不上升 | 压力不增加 | 没有空气供应或入口阀关闭 | 检查一次侧的阀门和管道 |
| 滤网或过滤器入口堵塞 | 清洁或吹扫 | ||
| 二次压力无法调整或异常增加 | 调整困难，设定压力变化 | 先导阀滤网堵塞 | 清洁 |
| 空气流量不足 | 检查流量，必要时更换产品 | ||
| 活塞被污垢堵塞 | 清洁，检查活塞环 | ||
| 活塞环磨损 | 更换新的活塞环 | ||
| 滑动表面有污垢堆积 | 清洁 | ||
| 调节螺钉卡死 | 更换新的调节螺钉 | ||
| 活塞上的小孔堵塞 | 清洁 | ||
| 膜片变形或损坏 | 更换新的膜片 | ||
| 关闭二次侧阀门后，二次压力突然上升 | 旁通阀泄漏 | 检查、清洁，必要时更换新阀门 | |
| 先导阀座或主阀座上有污垢堆积或损坏 | 清洁、对齐，必要时更换 | ||
| 发生波动或振动 | 在空气需求量低时发生 | 在低于流量下限的情况下运行 | 检查空气供应量，更换较小口径的阀门 |
| 波动不停 | 减压比过高 | 更改为可接受的运行范围 | |
| 振动不停 | 含有冷凝水，或疏水阀堵塞 | 检查疏水阀，检查管道 | |
| 异常噪音 | 发出高音调噪音 | 减压比过高 / 流量过大 | 使用两级减压，检查流量并使用较大尺寸的阀门 |
| 空气疏水阀故障 | 空气吹出 | 疏水阀座或浮球底部有污垢堆积 | 清洁 |
| 浮球变形 | 检查水锤，更换新的浮球 | ||
| 没有冷凝水排出 | 一次压力超过疏水阀座最大工作压力 | 调整一次压力 | |
| 浮球内部进水 | 更换新的浮球 | ||
| 疏水阀座堵塞 | 清洁，更换新的疏水阀座 |

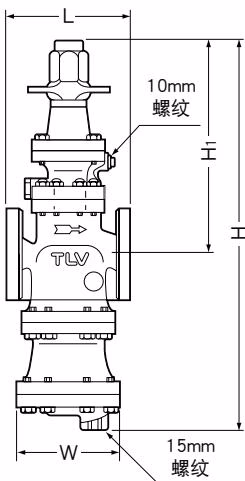

外形尺寸
ACOS-10 法兰 (ASME级)
| 口径 | L (125FF) | L (150RF) | L (250RF) | L (300RF) | H (mm) | H1 (mm) | W (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 15 | — | 170 | — | 170 | 495 | 285 | 105 | 15 |
| 20 | — | 182 | — | 182 | 495 | 285 | 105 | 16 |
| 25 | 176 | 188 | 188 | 192 | 522 | 282 | 150 | 21 |
| 32 | 206 | 220 | 220 | 220 | 572 | 302 | 165 | 25 |
| 40 | 209 | 220 | 222 | 224 | 572 | 302 | 165 | 27 |
| 50 | 255 | 255 | 260 | 261 | 635 | 315 | 195 | 43 |
(注：ASME标准中没有与之对应的铸铁材料；只能与钢制法兰相配对。125FF可以与150RF相连接，250RF可以与300RF相连接。)
选型表与排量

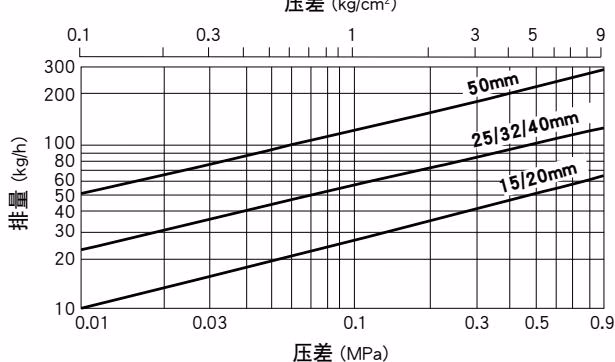

排量指在标准大气压下，20℃的空气当量。
- 压差是指减压阀的入口端与内置空气疏水阀出口端的压力差。
- 表中的排量值是指比重为1、温度低于100℃的冷凝水连续排量。

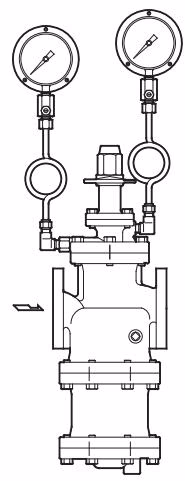

安装示例
| 序号 | 部件名称 | 序号 | 部件名称 |
|---|---|---|---|
| 1 | 阀体 | 5 | 虹吸管* |
| 2 | 支架堵头 | 6 | 减震器* |
| 3 | 支撑堵头垫圈 | 7 | 减震器垫片* |
| 4 | 弯头 (male/female)* | 8 | 压力表* |
(注：带 * 号的部件需单独购买。可选配压力表组件以替换标准的滤网支架堵头。)
